长虹液晶电视机直流供电电路的检修方法

2023-06-18 理论教育版权反馈

【摘要】：长虹液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的直流供电电路也不完全相同。在本节中，主要以一些具有代表性的机型为例，分析介绍常见的DC/DC直流电压变换电路的原理及故障检修，以求起到触类旁通的作用。但在第一小节的TCL王牌机型中已经介绍的直流电压变换电路就不再重复介绍。

长虹液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的直流供电电路也不完全相同。在本节中，主要以一些具有代表性的机型为例，分析介绍常见的DC/DC直流电压变换电路的原理及故障检修，以求起到触类旁通的作用。但在第一小节的TCL王牌机型中已经介绍的直流电压变换电路就不再重复介绍。

1.AOZ10411.2V直流电压变换电路

由AOZ1041组成的1.2V直流电压变换电路主要是将12V或5V直流电压变换为1.2V低压直流电压，为超大规模集成电路供电。AOZ1041是一种内置场效应开关管的低电压稳压控制电路。其内部组成如图3-14所示，电路原理及故障检修如图3-15所示。

图3-12 IRU3037和SP8K1直流电压变换电路原理及故障检修

注：该图为TCL王牌LCDMS88机芯电路原理图，仅供参考。

2.IRF7314+5V直流电压输出电路

由IRF7314组成的+5V直流电压输出电路，在长虹LT3212机型中主要为液晶屏电路供电。IRF7314是一种内置双N沟道场效应晶体管的开关器件，其电路原理及故障检修如图3-16所示。

图3-13 IRU3037典型应用电路原理图

注：该图仅供参考。

图3-14 AOZ1041内部组成示意图

注：该图仅供参考。

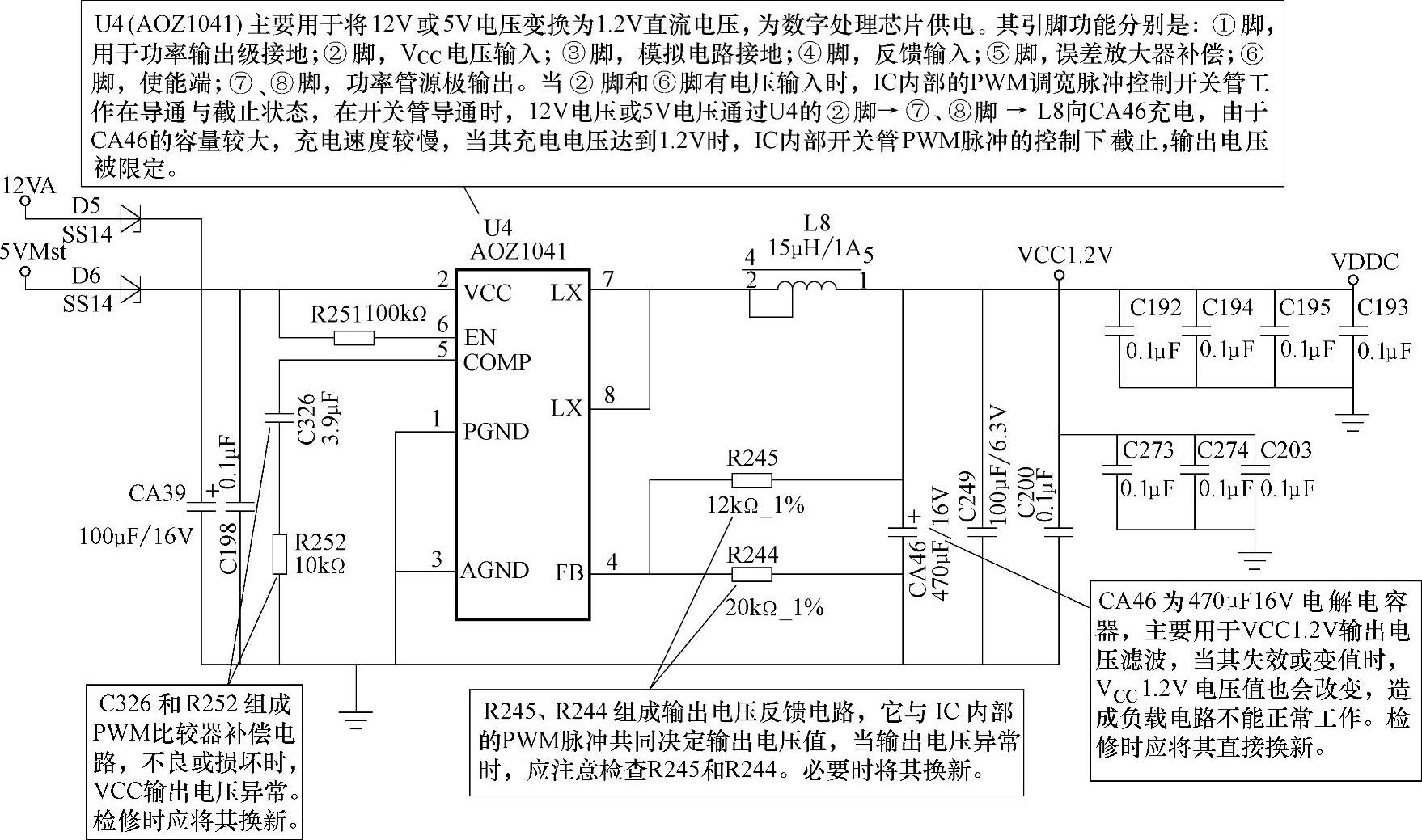

图3-15 AOZ10411.2V直流电压变换电路原理及故障检修

注：该图为长虹LS23型机芯液晶电视电路原理图，仅供参考。

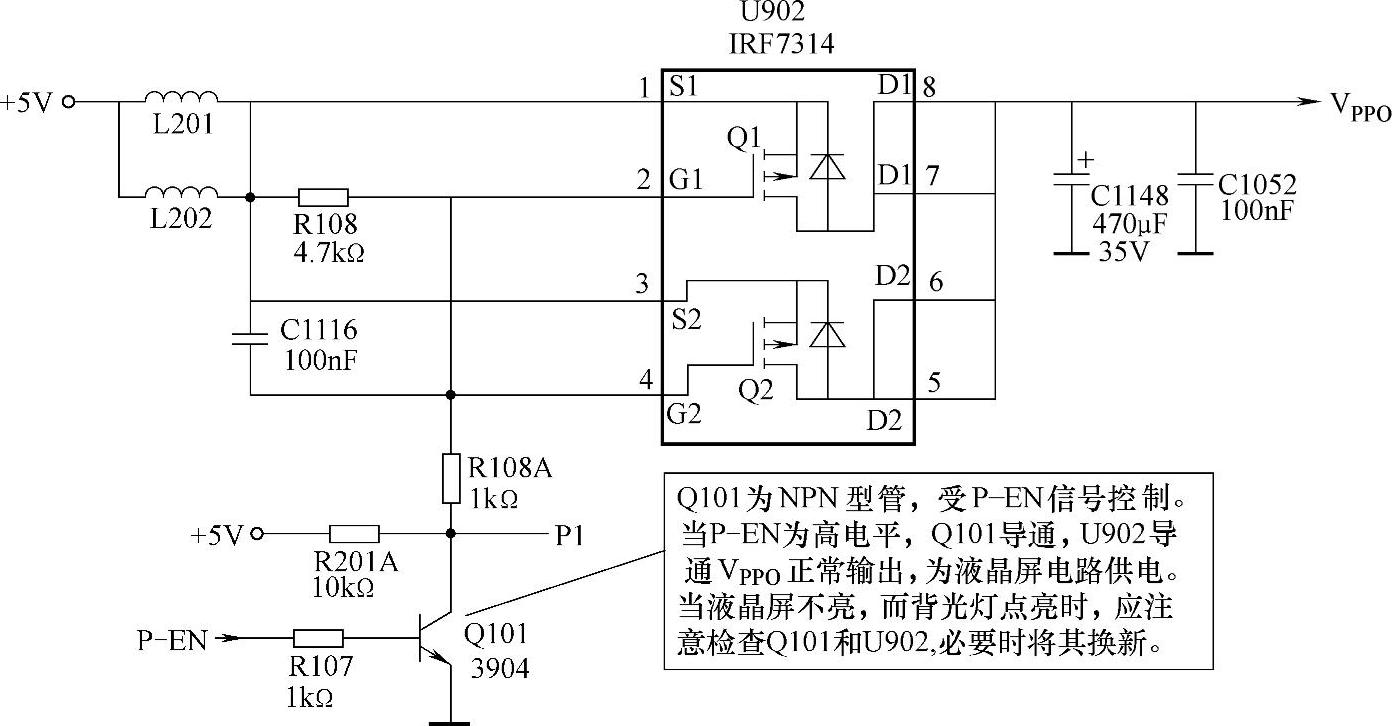

图3-16 IRF7314+5V直流电压输出电路原理及故障检修

注：该图为长虹LT3212机型中屏供电原理图，仅供参考。

3.LM2596直流电压变换输出电路

由LM2596组成的直流电压变换输出电路，在长虹PT32600机型中主要为音频功放电路和高频调谐器的调谐端供电。LM2596是一种输出电压可调的直流电压控制器，其内部组成如图3-17所示，电路原理及故障检修如图3-18所示。

图3-17 LM2596内部组成示意图

图3-18 LM2596-ADJ直流电压变换电路原理及故障检修

注：该图为长虹PT32600机型中的电路原理图，仅供参考。

4.MP2357直流电压变换输出电路

由MP2357组成的直流电压变换输出电路，在长虹LS29机芯中主要用于将5V直流电压变换为1.26V低压直流电压。其电路原理及故障检修如图3-19所示。

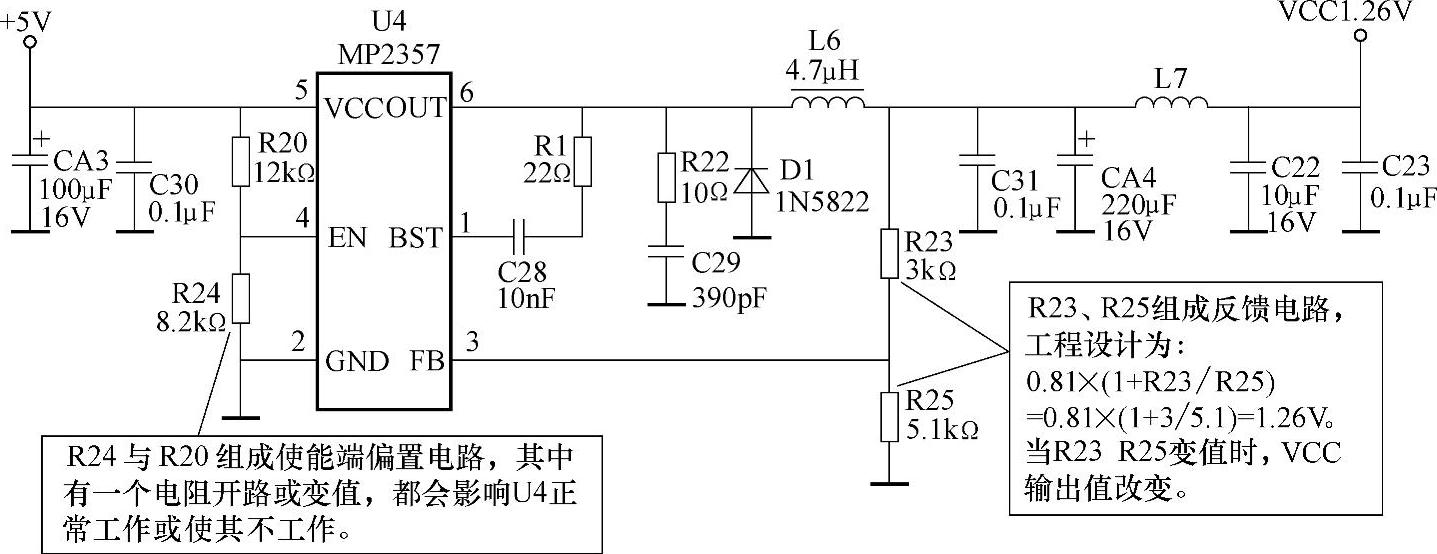

图3-19 由MP2357组成的直流电压变换输出电路原理及故障检修

注：该图为长虹LS29机芯中的原理图，仅供参考。

5.33V振荡式升压输出电路

由分立元器件组成的33V振荡式升压输出电路，在长虹LS29机芯中主要是为高频调谐器提供调谐电压。其电路原理及故障检修如图3-20所示。

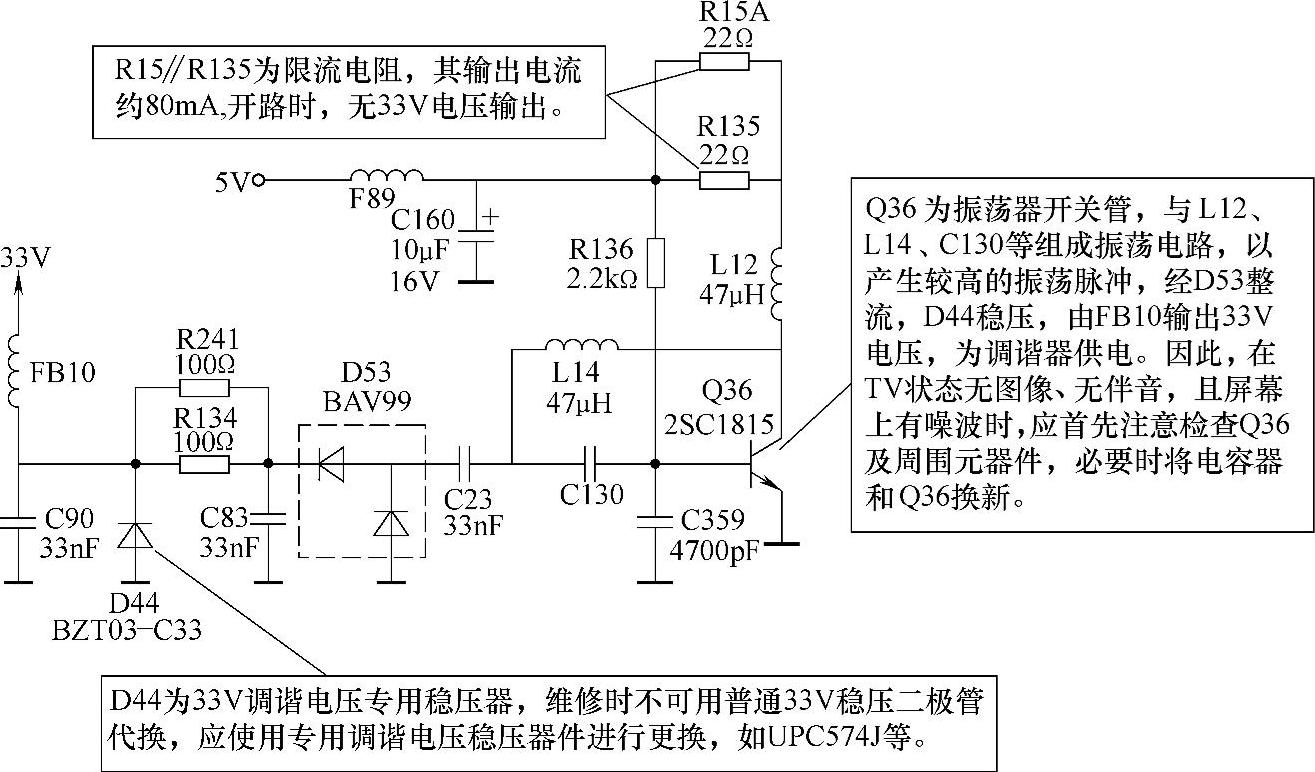

图3-20 33V振荡式升压输出电路原理及故障检修

注：该图为长虹LS29机芯中的原理图，仅供参考。

6.AO4083A+5V直流电压控制输出电路

由AO4083A组成的+5V直流电压控制输出电路，在长虹LS29机芯中主要是为屏供电控制接口电路等供电。其电路原理及故障检修如图3-21所示。
