TCL王牌液晶电视机直流供电电路检修方法
【摘要】：TCL王牌液晶电视机的型号较多，其机芯技术不完全一致，因此，其整机中的直流供电电路也不完全相同。图3-3 AO440312V直流电压开关电路原理及故障检修注：该图为TCL王牌LCD37K72机型中的电路原理图，仅供参考。在TCL王牌LCD32B65机型中，主要为U6多标准音频处理器脚供电，同时也为U9、U11三端稳压器供电，以产生5V1和5V3。
TCL王牌液晶电视机的型号较多，其机芯技术不完全一致，因此，其整机中的直流供电电路也不完全相同。在本节中，主要以一些具有代表性的机型为例，分析介绍常见DC/DC直流电压变换电路原理及故障检修，以求起到触类旁通的作用。
1.MC34063+32V直流电压变换电路
由MC34063组成的+32V直流电压变换电路主要是为高频调谐器提供调谐电压。MC34063是一种单片双极型线性集成电路，专用于直流—直流变换电路的控制部分，其主要特点如下：
1）能在3.0～40V的输入电压下工作；
2）内含一个占空周期控制振荡器，其振荡频率为100Hz～100kHz；
3）内置驱动器和大电流输出开关，其输出电流可达1.5A；
4）内设温度补偿带隙基准源，具有较低的静态电流，且输出电压可调，并有短路电流限制；
5）可使用极少的外接元器件构成开关式升压变换器。
MC34063的内部结构如图3-1所示，主要电参数见表3-1，引脚功能见表3-2所示，电路原理及故障检修如图3-2所示。

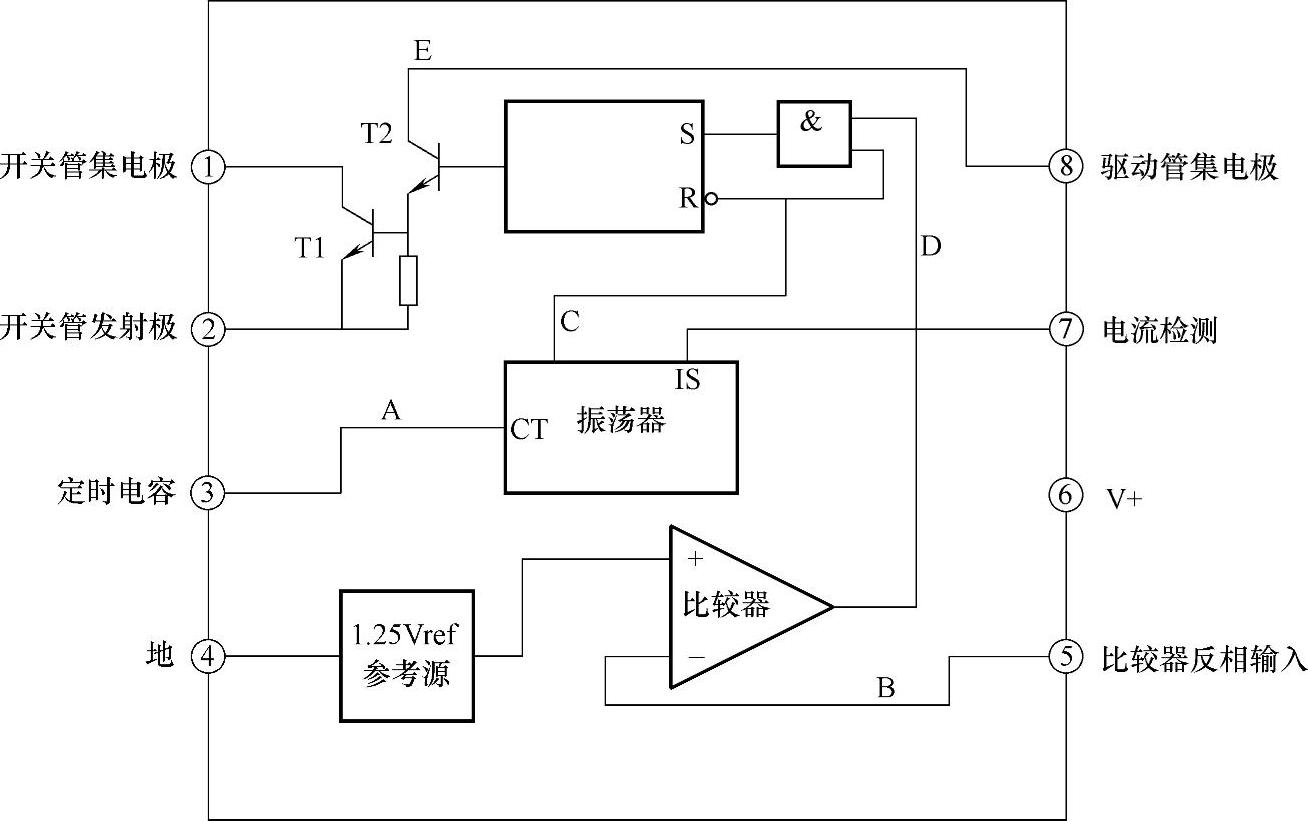

图3-1 MC34063内部结构示意图

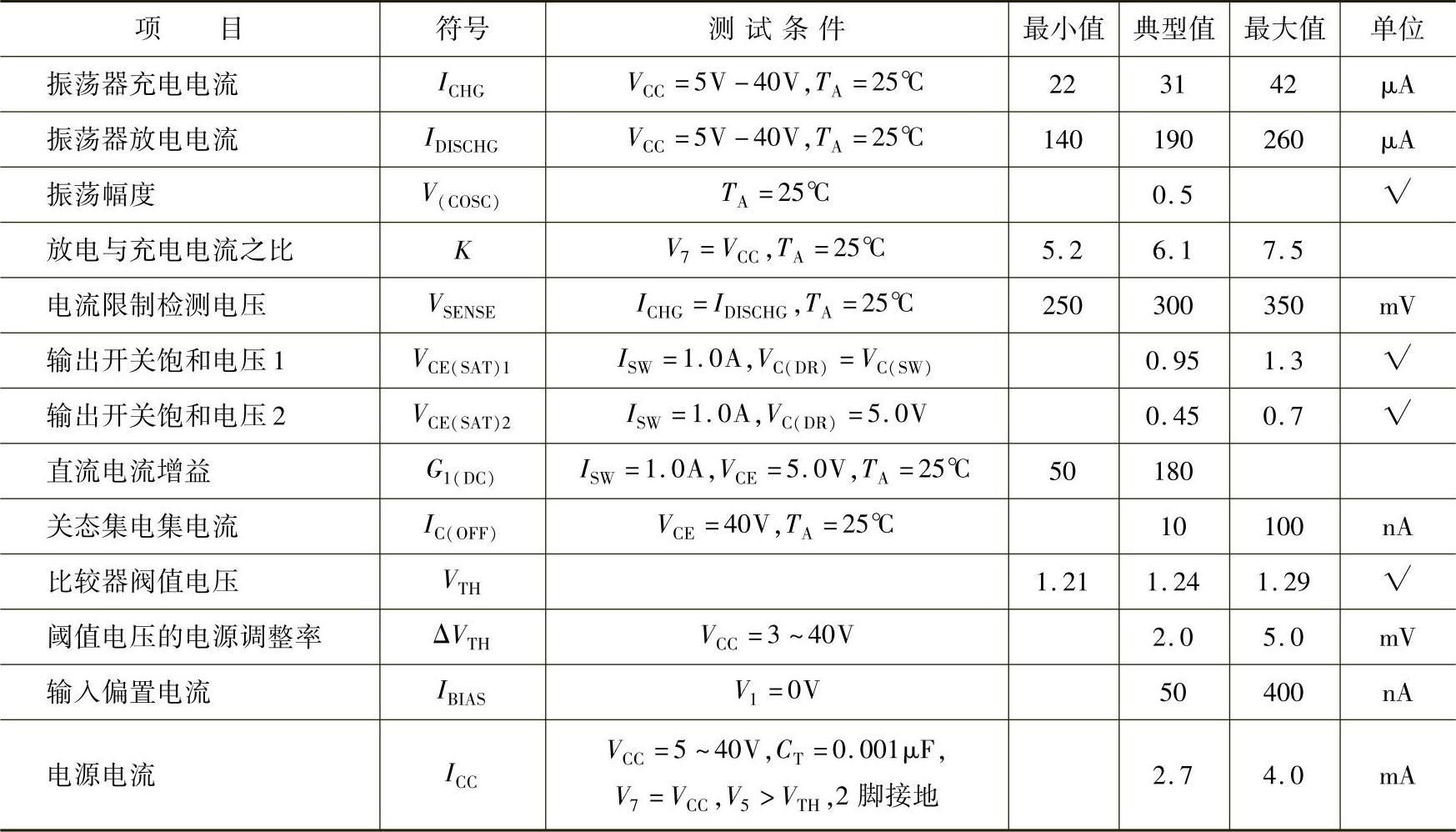

表3-1 MC34063主要电参数
注：电源电压极限值为40V；比较器输入电压范围V1（COMP）极限参数-0.3～40V；开关管集电极电压极限值为40V；开关管发射极电压极限值为40V；开关管电流极限值为1.5A；驱动管集电极[VC（DR）]为40V。
表3-2 U102（MC34063）引脚功能

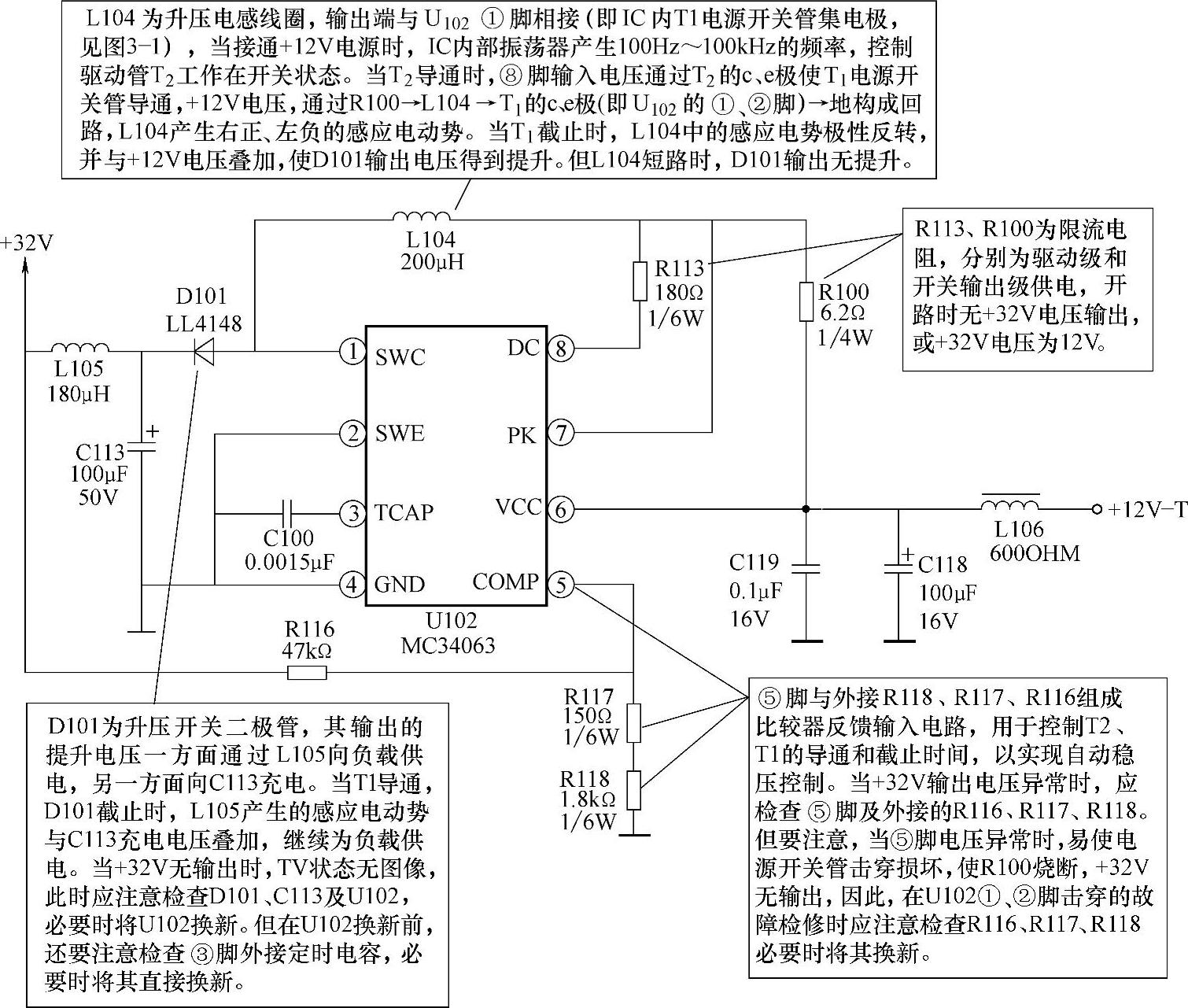

图3-2 MC34063+32V直流电压变换电路原理及故障检修
注：该图为TCL王牌LCD37K72机型中的电路原理图，仅供参考。
2.AO440312V直流电压开关电路
由AO4403组成的12V直流电压开关电路主要用于控制供给低压电路的+12V电压。AO4403是一种内置一只P沟道场效应晶体管的开关器件，其主要技术参数见表3-3，电路原理及故障检修如图3-3所示。

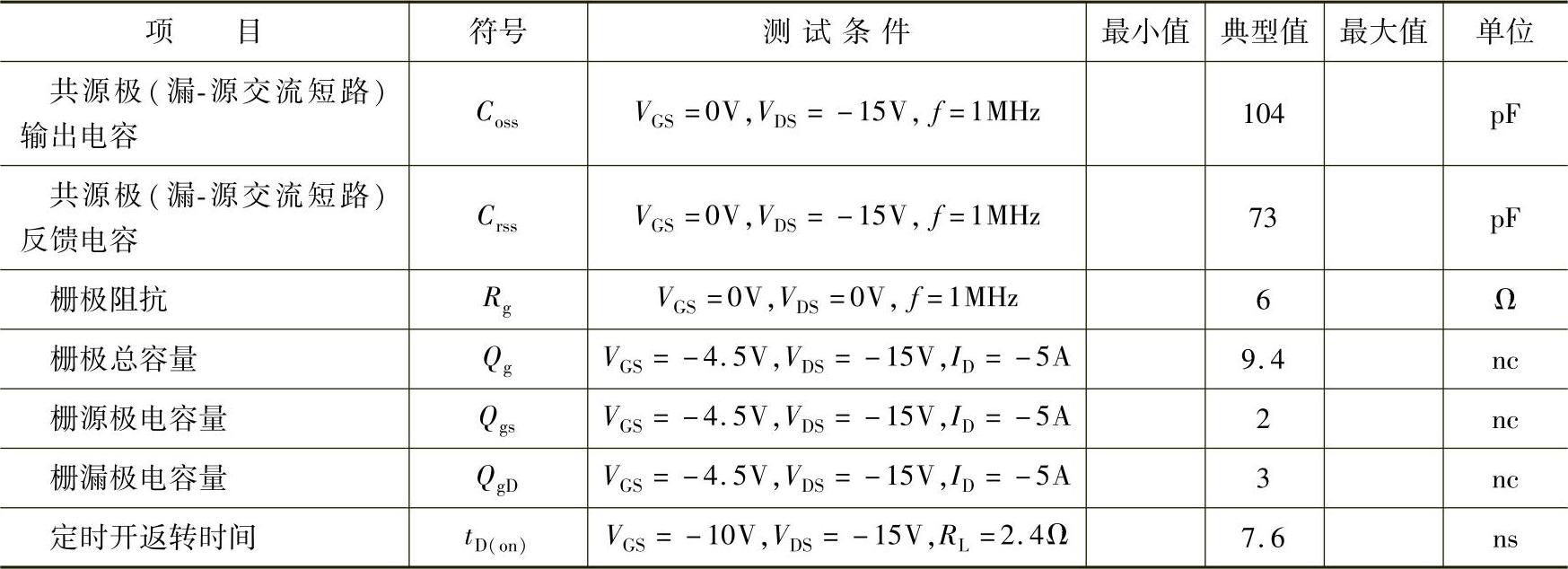

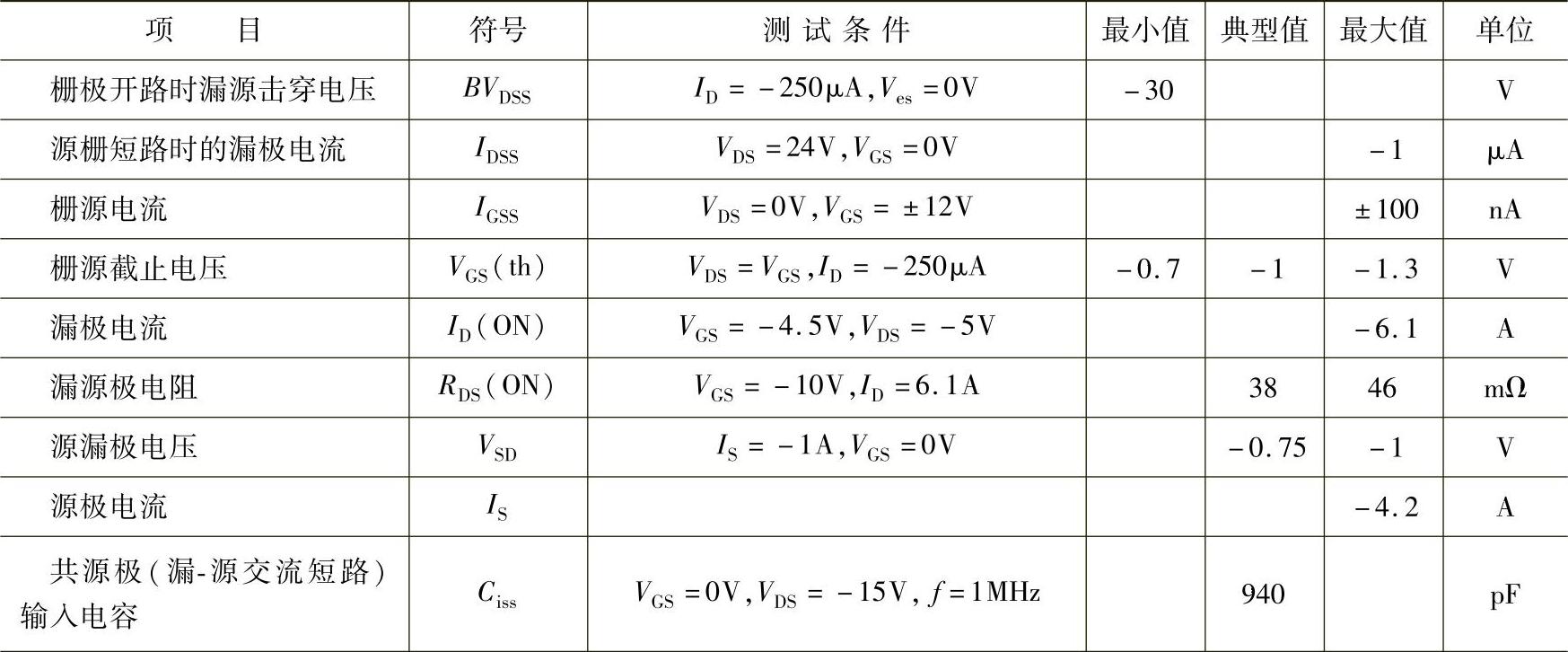

表3-3 AO4403的主要技术参数
（续）
注：极限参数VDS=-30V；VGS=±12V；ID=-6.1A（TA=25℃）；IDM=-60A；PD=3W（TA=25℃）。

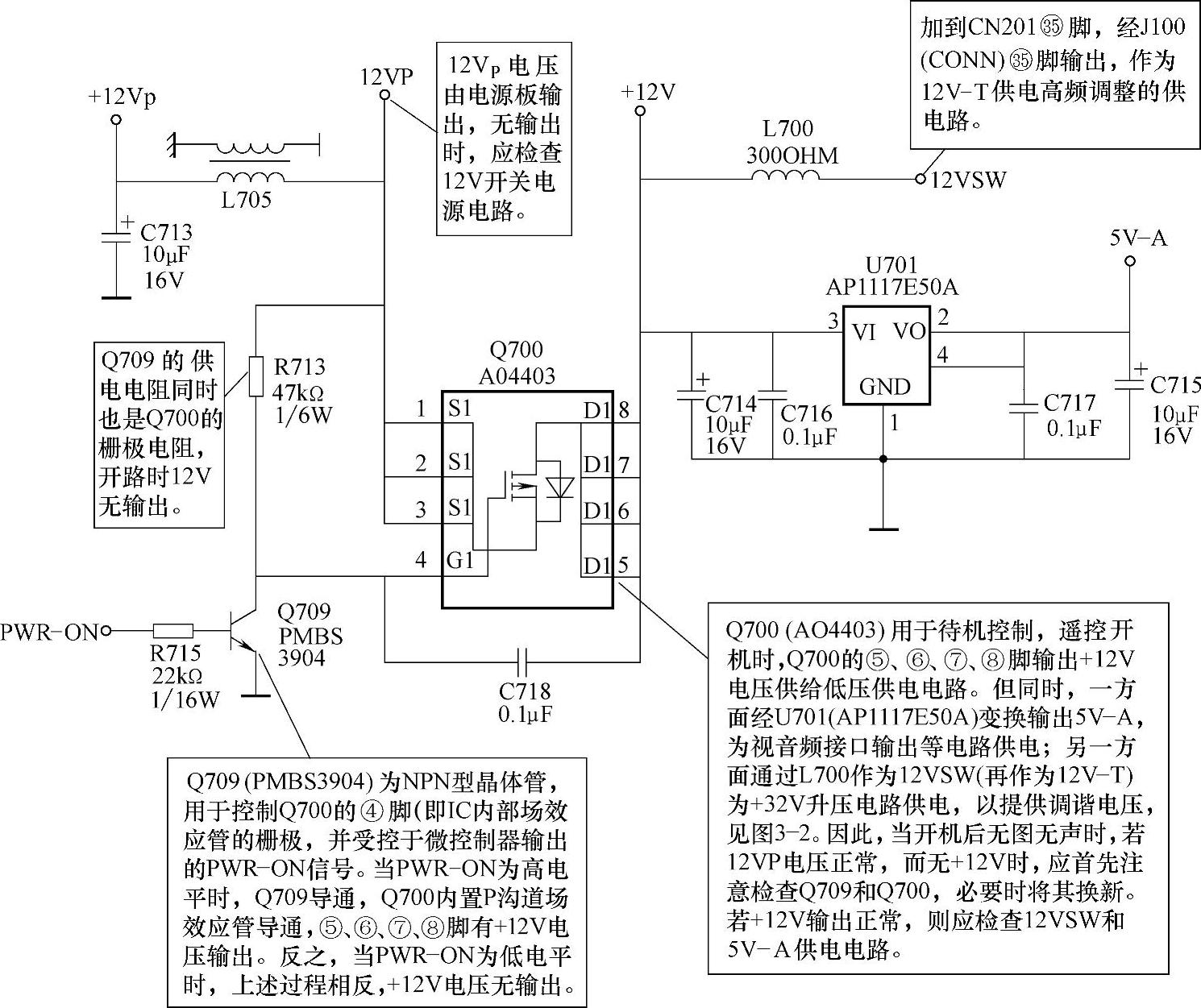

图3-3 AO440312V直流电压开关电路原理及故障检修
注：该图为TCL王牌LCD37K72机型中的电路原理图，仅供参考。
3.AS1117-50CX 5V直流电压变换电路
由AS1117-50CX组成的5V直流电压变换电路主要是将12V直流电压变换为5V直流电压，为工作电压较低的负载电路供电。AS1117-50CX是一种低压差线性稳压器，其系列型号较多，见表3-4。其系统组成如图3-4所示，其电路原理及故障检修如图3-5所示。

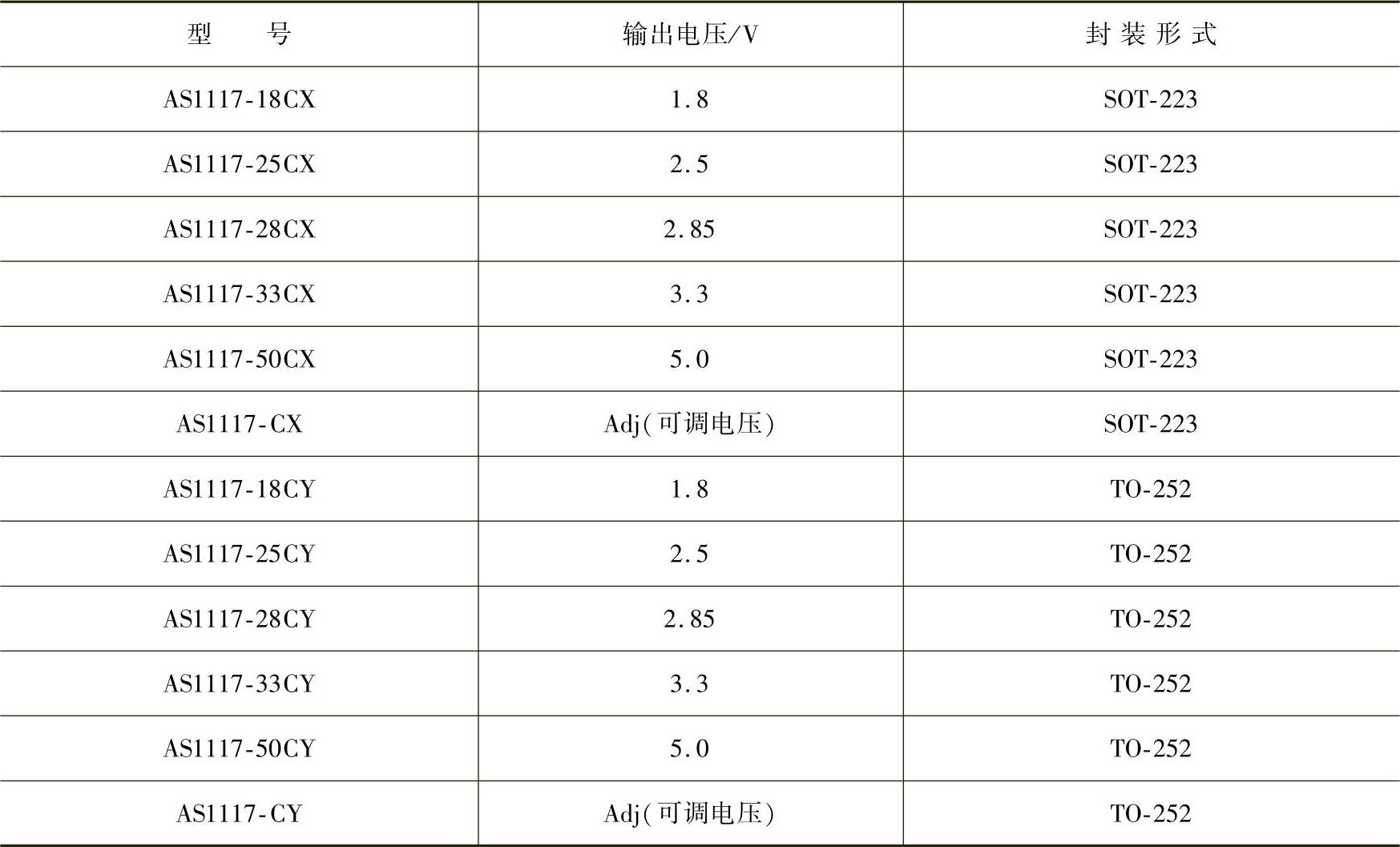

表3-4 AS1117系列低压差线性稳压器及输出电压值

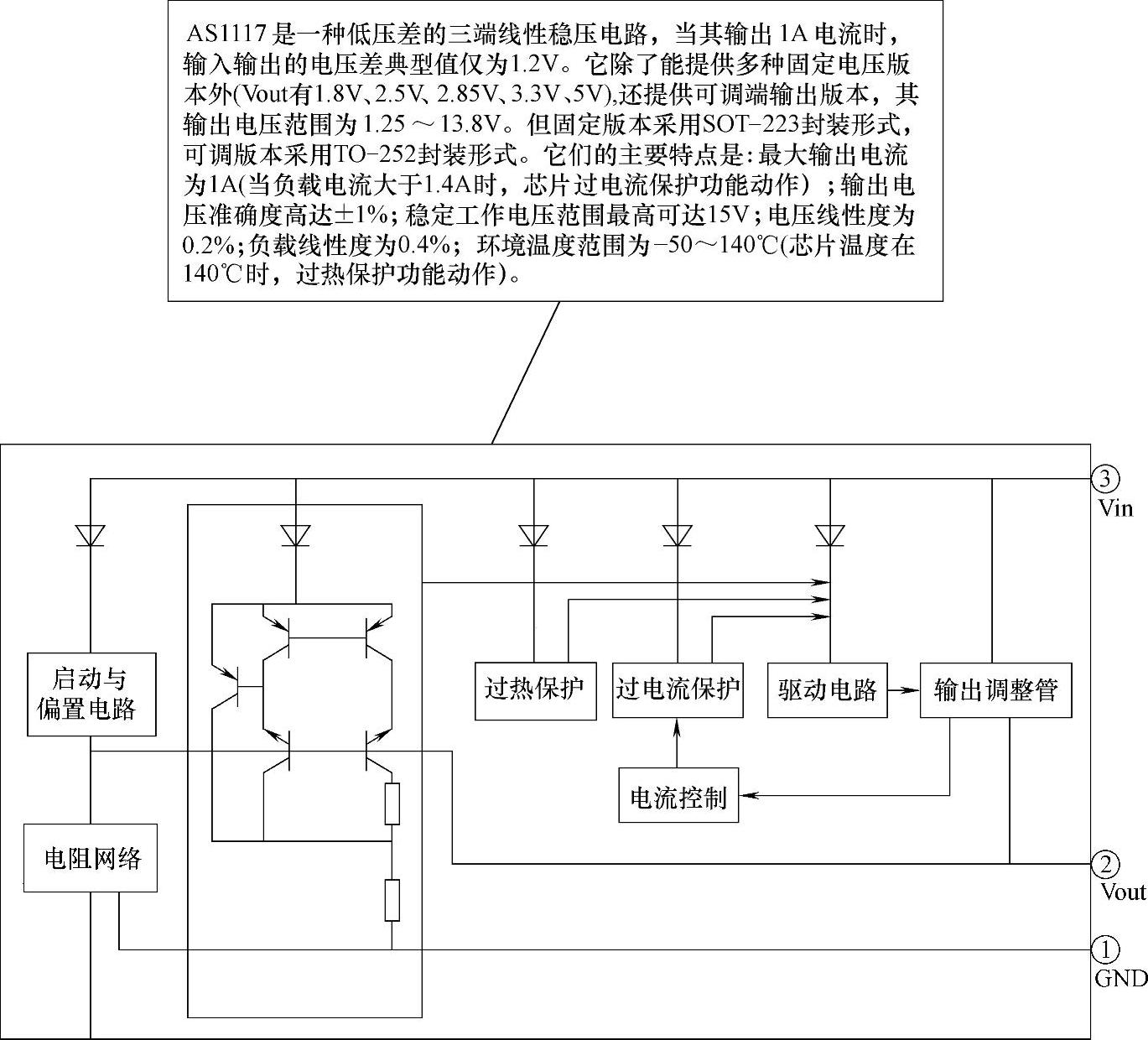

图3-4 AS1117低压差线性三端稳压器内部组成示意图

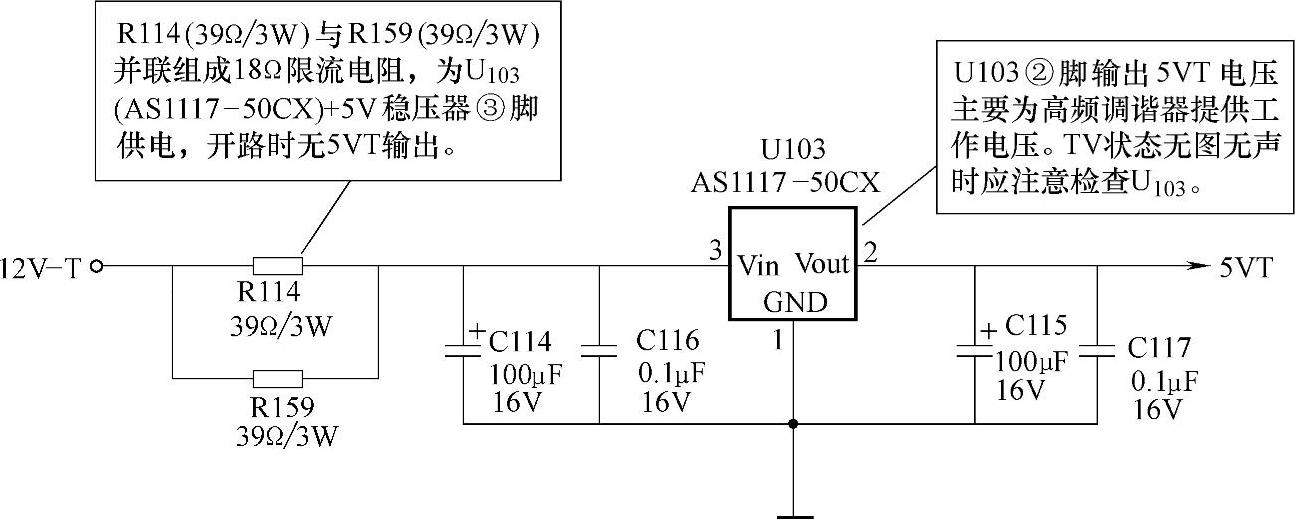

图3-5 AS1117-50CX 5V直流电压变换电路原理及故障检修
注：该图为TCL王牌LCD37K72机型中的电路原理图，仅供参考。
4.AIC1084-33CE 3.3V直流电压变换电路
由AIC1084-33CE组成的3.3V直流电压变换电路主要是将5V直流电压变换为3.3V直流电压，为工作电压较低的芯片电路供电。AIC1084-33CE是TO-252封装形式的低压差稳压器，其内部组成如图3-6所示，电路原理及故障检修如图3-7所示。

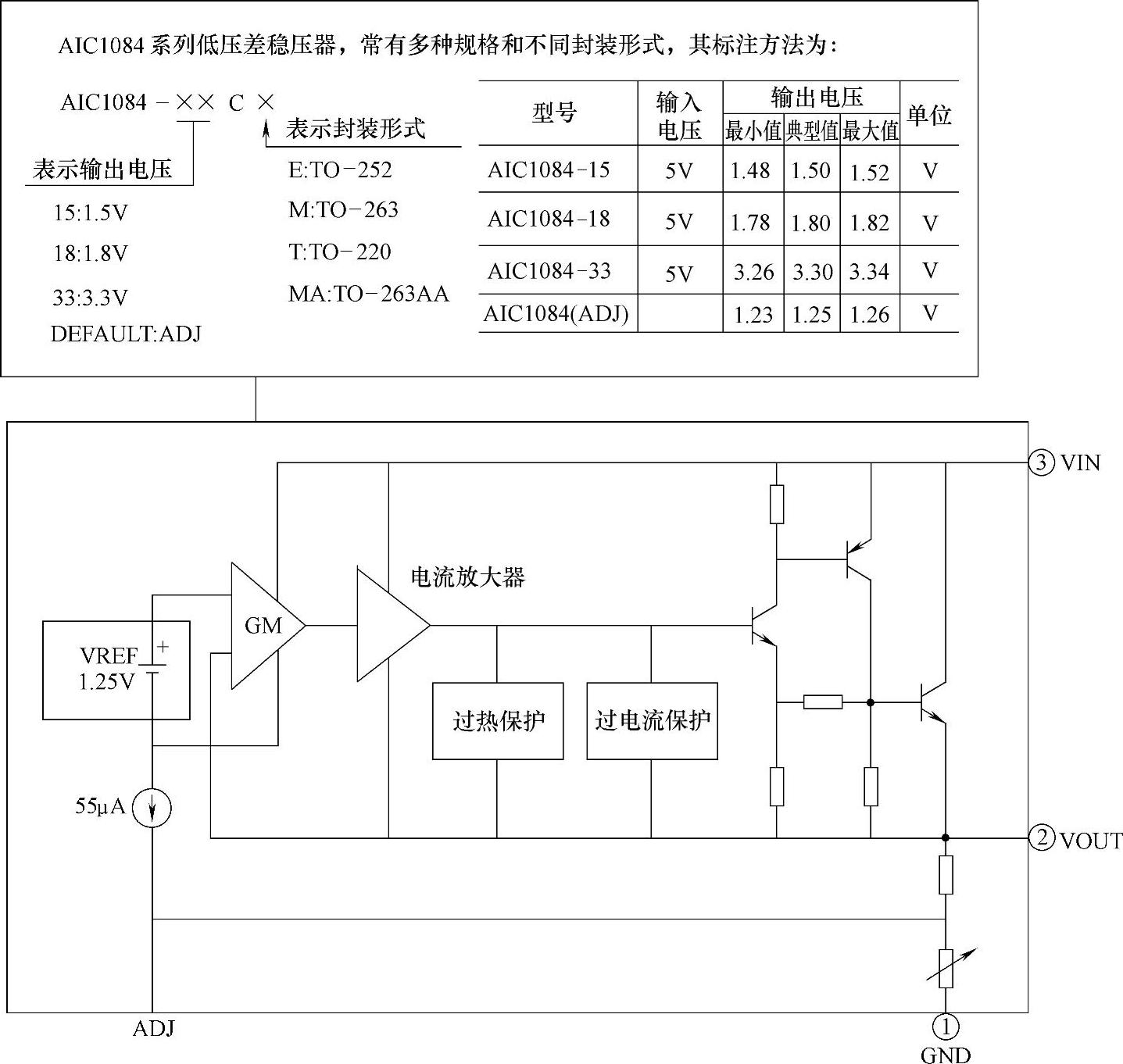

图3-6 AIC1084系列稳压器内部组成图

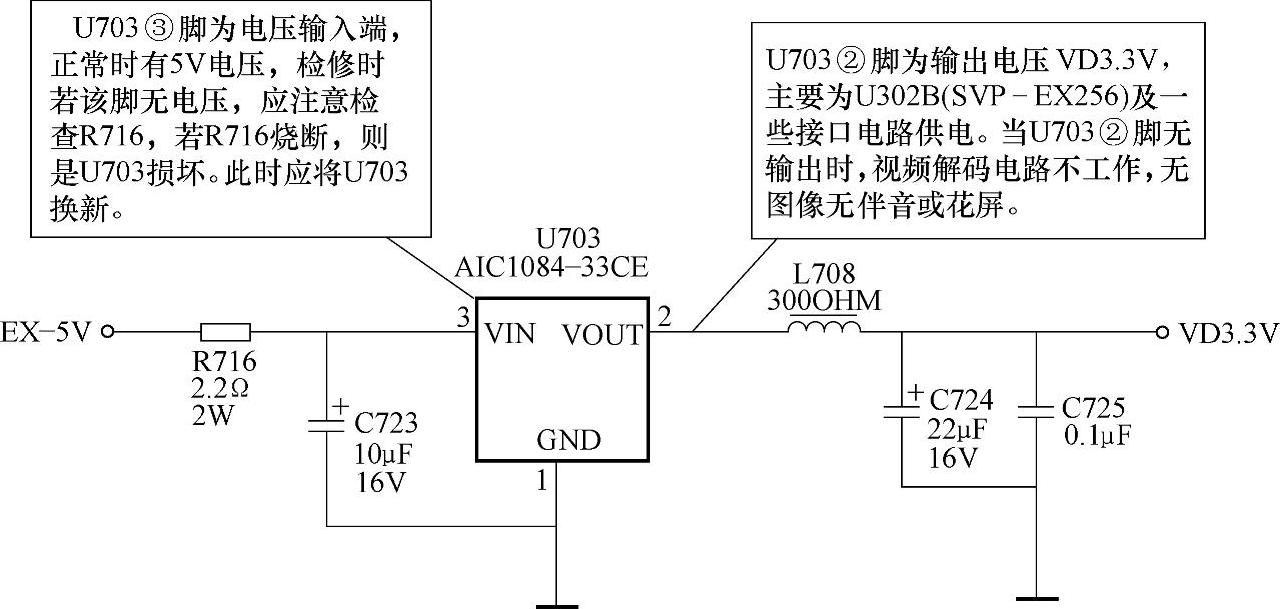

图3-7 AIC1084-33CE 3.3V直流电压变换电路原理及故障检修
注：该图为TCL王牌LCD37K72机型的原理图，仅供参考。
5.AZ1117H-1.81.8V直流电压变换电路
由AZ1117H-1.8组成的1.8V直流电压变换电路主要是将5V直流电压变换为1.8V直流电压，为超大规模集成电路供电，如SAA7117AH（TV/AV切换、DVD信号切换及亮色解码和A-D转换电路）等。AZ1117H-1.8是一种低压差线性稳压器，其应用电路原理及故障检修如图3-8所示。AZ1117H-1.8与AS1117系列低压差线性稳压器的技术要求相同。

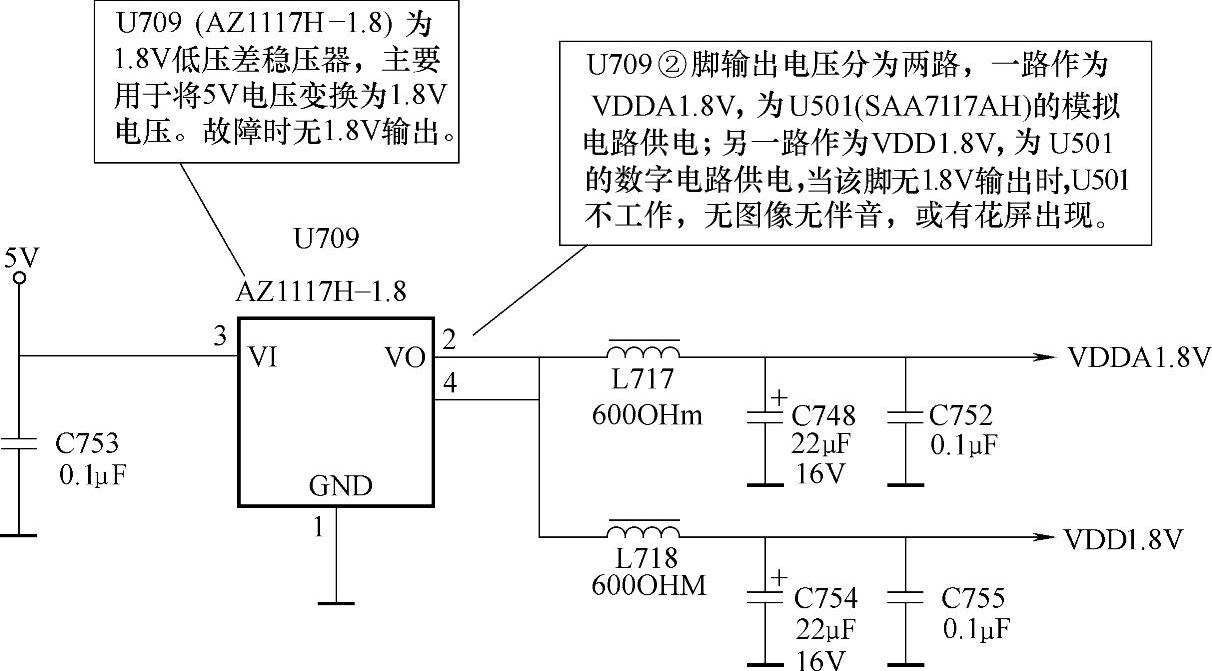

图3-8 AZ1117H-1.81.8V直流电压变换电路原理及故障检修
注：该图为TCL王牌LCD37K72机型中电路原理图，仅供参考。
6.AZ 1117H-ADJ+8V直流电压变换电路
由AZ1117H-ADJ组成的+8V直流电压变换电路主要用于将12V电压变换为+8V电压。在TCL王牌LCD32B65机型中，主要为U6（MSP3450G）多标准音频处理器㉛脚供电，同时也为U9、U11三端稳压器供电，以产生5V1和5V3。AZ1117H-AJD是一种可调的三端线性稳压器，其内部电路组成如图3-9所示，应用电路原理及故障检修如图3-10所示。

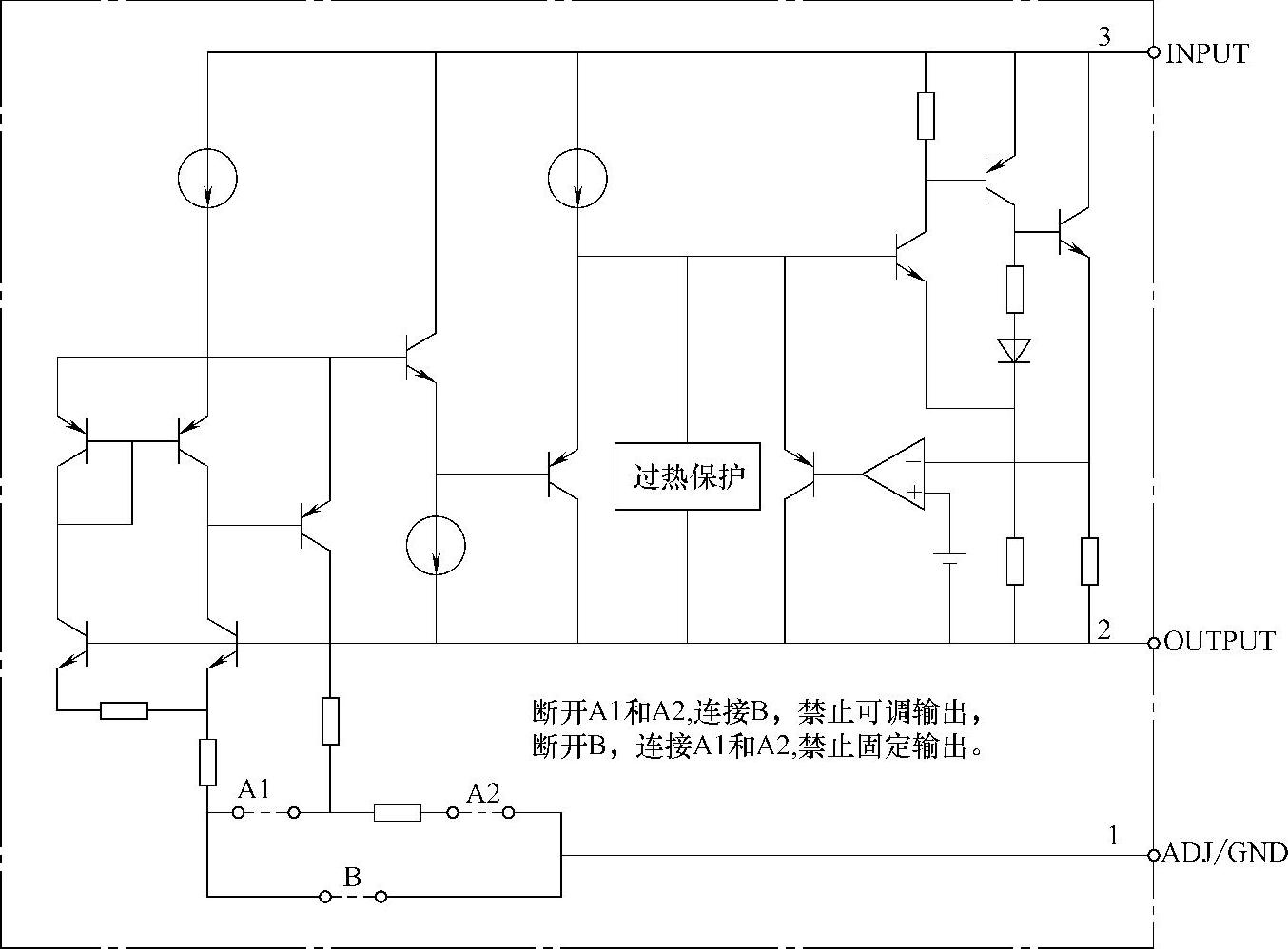

图3-9 AZ1117H-ADJ内部电路组成示意图
注：该图仅供参考。

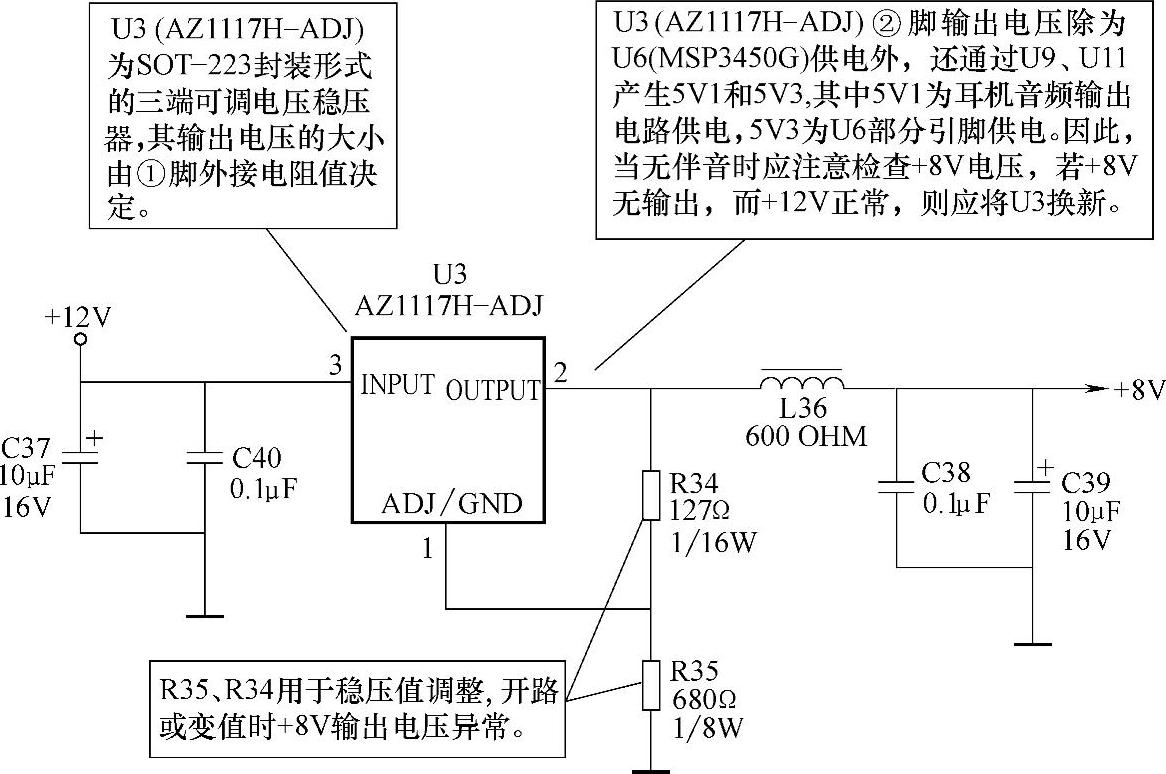

图3-10 AZ1117H-ADJ+8V直流电压变换电路原理及故障检修
注：该图为TCL王牌LCD32B65机型中电路原理图，仅供参考。
7.SP8J3液晶屏供电路
由SP8J3组成的液晶屏供电电路主要是为液晶板驱动电路提供工作电压。SP8J3是一种内置双P沟道的开关器件，其电路原理及故障检修如图3-11所示。

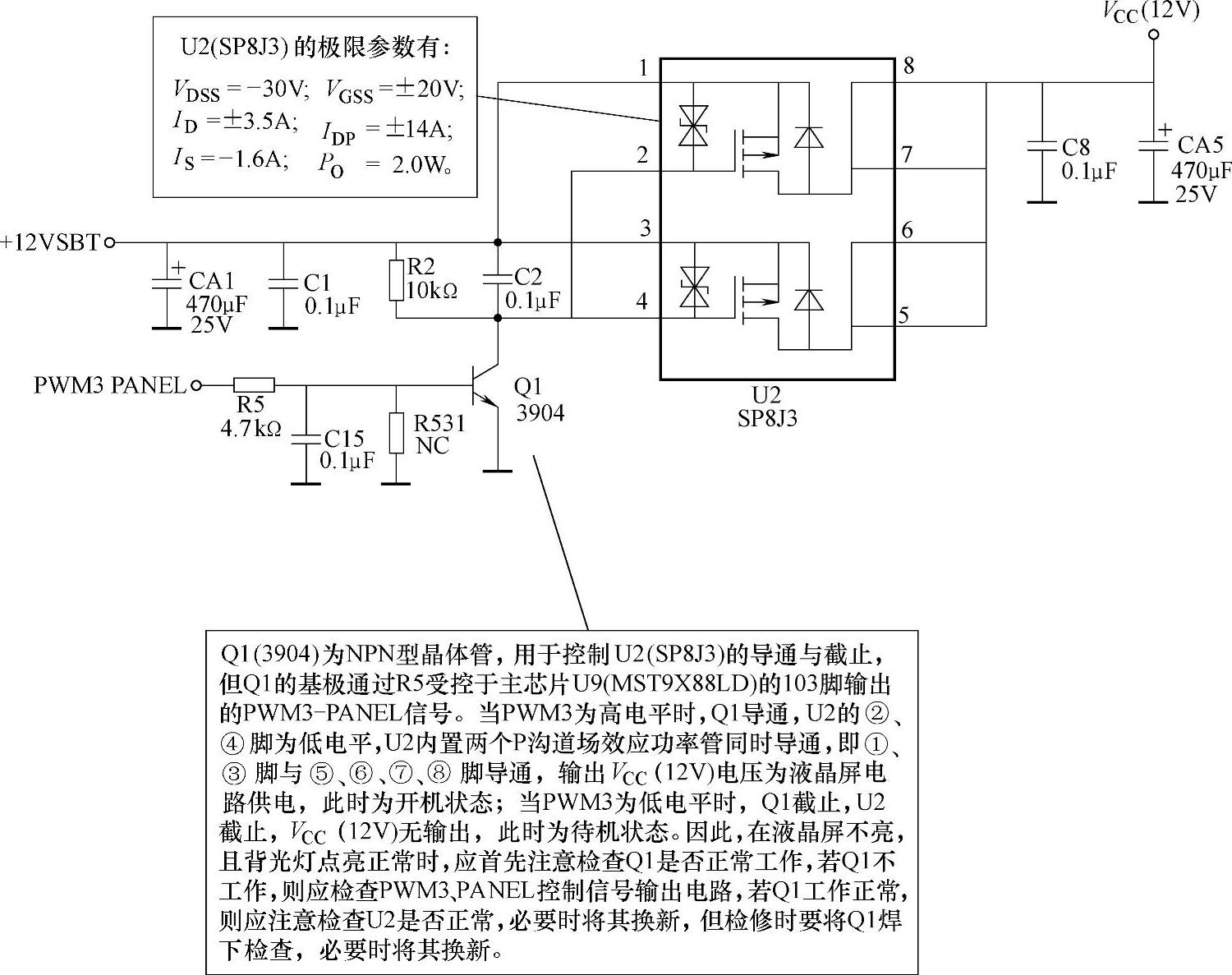

图3-11 SP8J3液晶屏供电电路原理及故障检修
注：该图为TCL王牌LCDMS88机芯电路原理图，仅供参考。
8.IRU3037和SP8K1直流电压变换电路
由IRU3037和SP8K1组成的直流电压变换电路，在TCL王牌LCDMS88机芯中，主要用于将12V直流电压变换为5VSTB，作为待机电源，为控制系统提供工作电压。其中IRU3037是一种8脚同步PWM脉冲控制器，SP8K1是内置两只N沟道场效应晶体管的开关器件，其电路原理及故障检修如图3-12所示。其电路原理可简化为图3-13所示。
