如何设计开关稳压电源的电路？
【摘要】：但该种开关稳压电源主要分为开关振荡、整流输出、自动稳压、过电压保护等几个部分。+12V、+24V开关稳压电源进入工作状态的条件，必须是+5V开关稳压电源首先启动工作，同时+5V开关稳压电源又为功率因数校正电路提供启动电压。因此，+5V开关稳压电源电路又常称为功率因数校正电路的启动电路。而+12V、+24V开关稳压电源电路则是整机的主供电电路。
在液晶电视机的电源板中，开关稳压电源电路常分为+5V待机电源和+12V、+24V电源两个部分。两者有不同的启动过程及功能作用。这里仍以飞利浦37PFL3403-93机型电源板中的开关稳压电源电路为例，分析介绍开关稳压电源电路的工作原理。

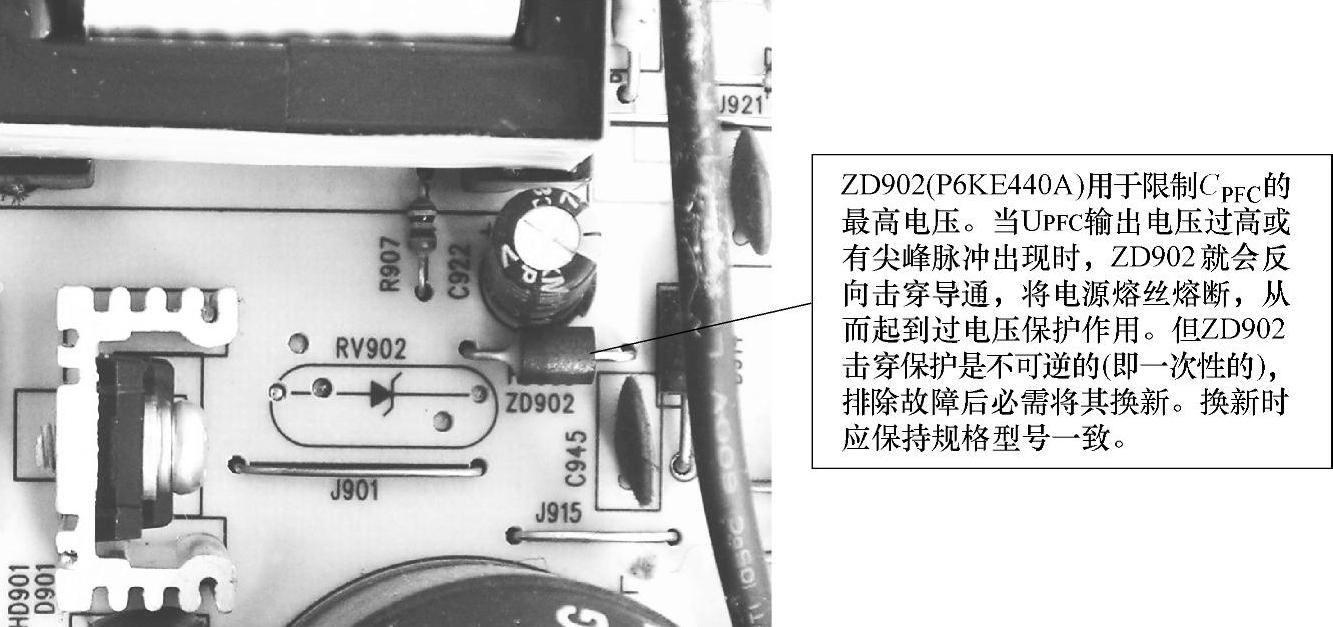

图2-44 用于限制UPFC最高电压的稳压二极管ZD902实物组装图

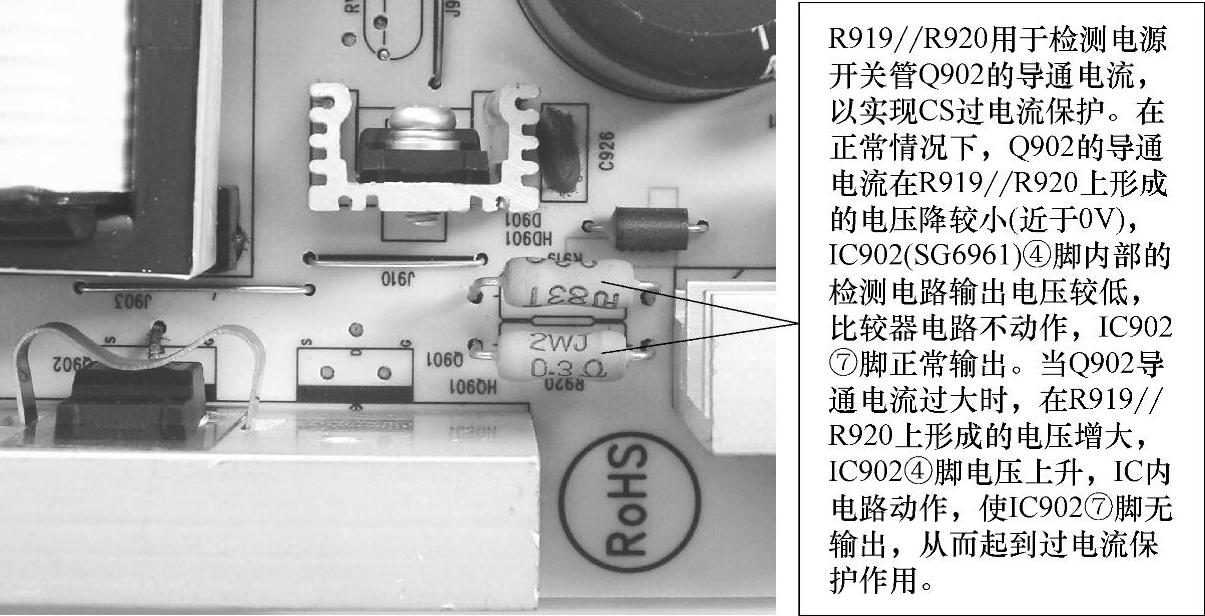

图2-45 CS过电流保护检测元器件R919∥R920实物组装图
图2-46 ZCD零电流侦测元器件R918实物组装图
1.+5V待机电源
在飞利浦37PFL3403-93机型的电源板中，+5V待机电源主要由IC905（TNY277PN-TL）和T904（EF20）等组成，其实物组装见图2-37和图2-40，电路原理图如图2-47所示。其中IC905（TNY277PN-TL）是开关稳压电源的核心器件。但该种开关稳压电源主要分为开关振荡、整流输出、自动稳压、过电压保护等几个部分。

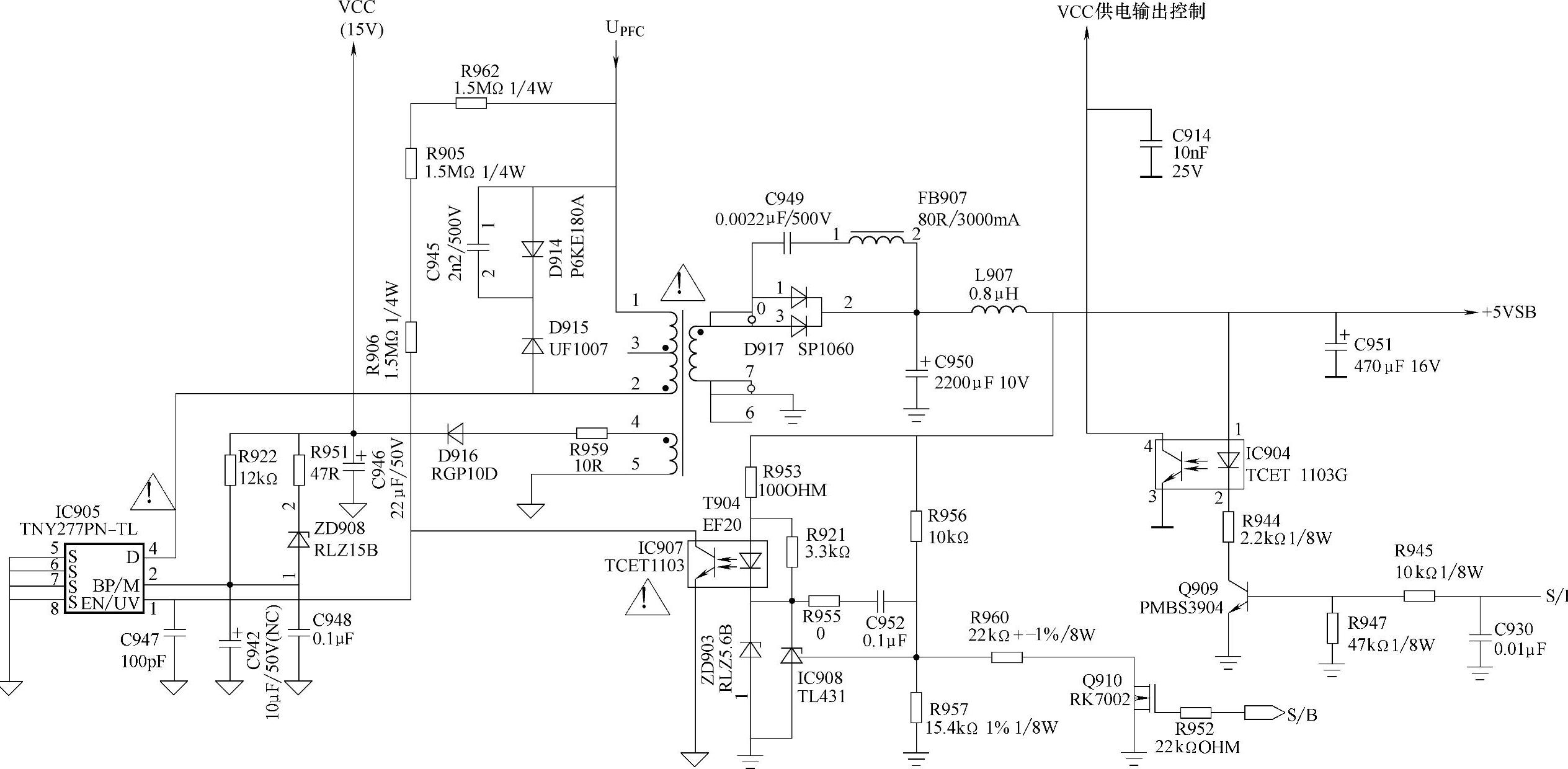

图2-47 TNY277PN（+5V）开关稳压电源电路原理图
注：该图为飞利浦37PFL34O3-93机型电源板中+5V开关稳压电路原理图，仅供参考。
TNY277PN-TL是一种内置一个700V的MOSFET功率管的开关电源控制集成电路，其实物组装及主要引脚功能等如图2-48所示。

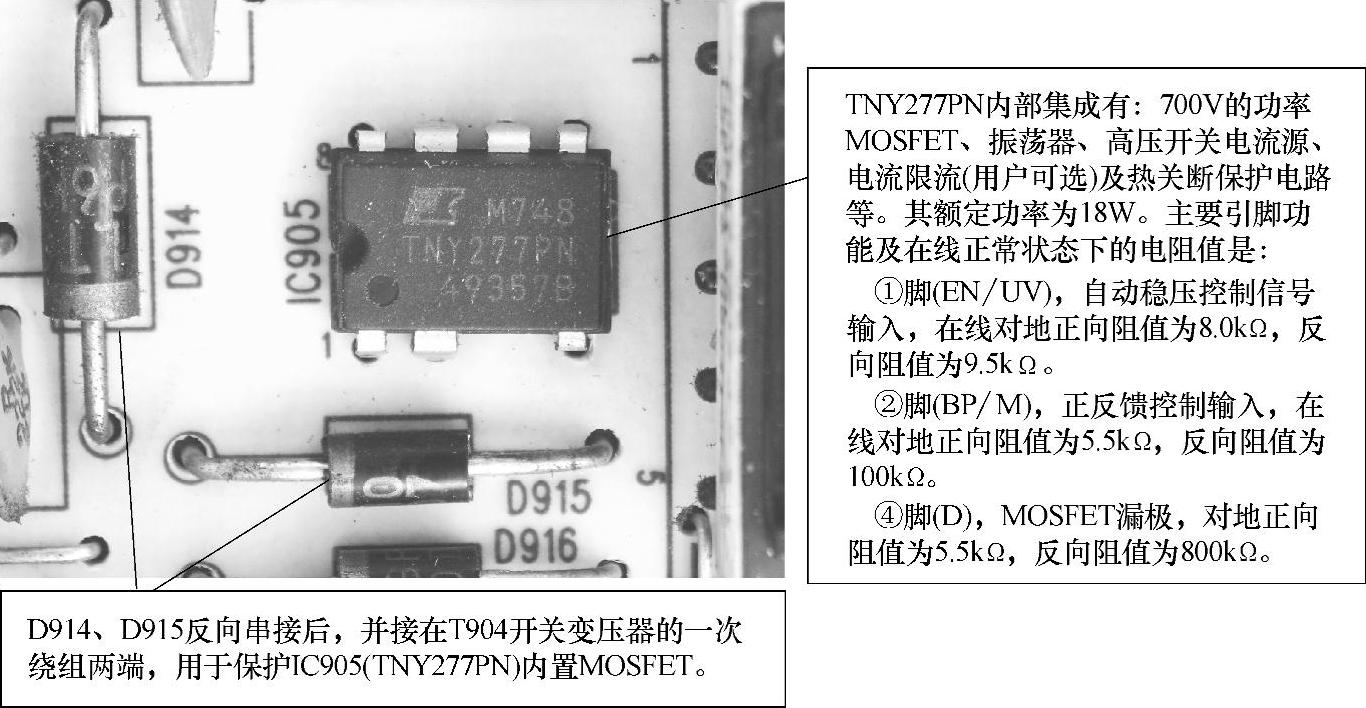

图2-48 IC905（TNY277PN）电源控制器实物组装图
（2）开关振荡电路
在图2-47中，开关振荡电路主要由IC905（TNY277PN）④、②脚内部电路及T904开关变压器的①～②一次绕组等组成，其实物组装及工作原理如图2-49所示。

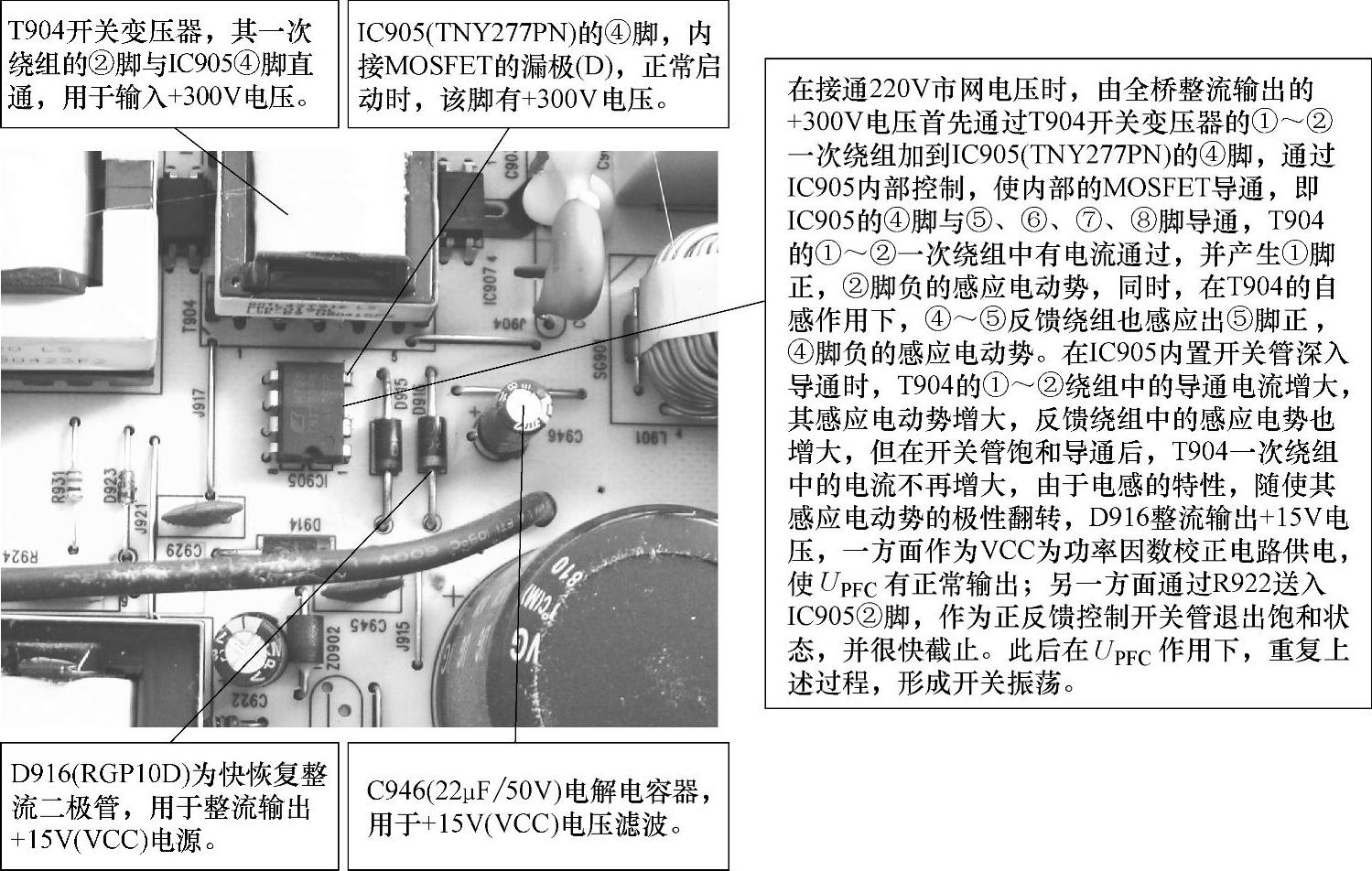

图2-49 开关振荡电路元器件实物组装图
（3）整流输出电路
在图2-47中，整流输出电路主要由D917、C950等组成，其实物组装及工作原理如图2-50所示。
（4）自动稳压控制电路
在图2-47中，自动稳压控制电路主要由IC907、IC908等组成，用于控制IC905（TNY277PN）①脚电压，以实现自动稳定+5V电压输出，其实物组装及工作原理见图2-50。

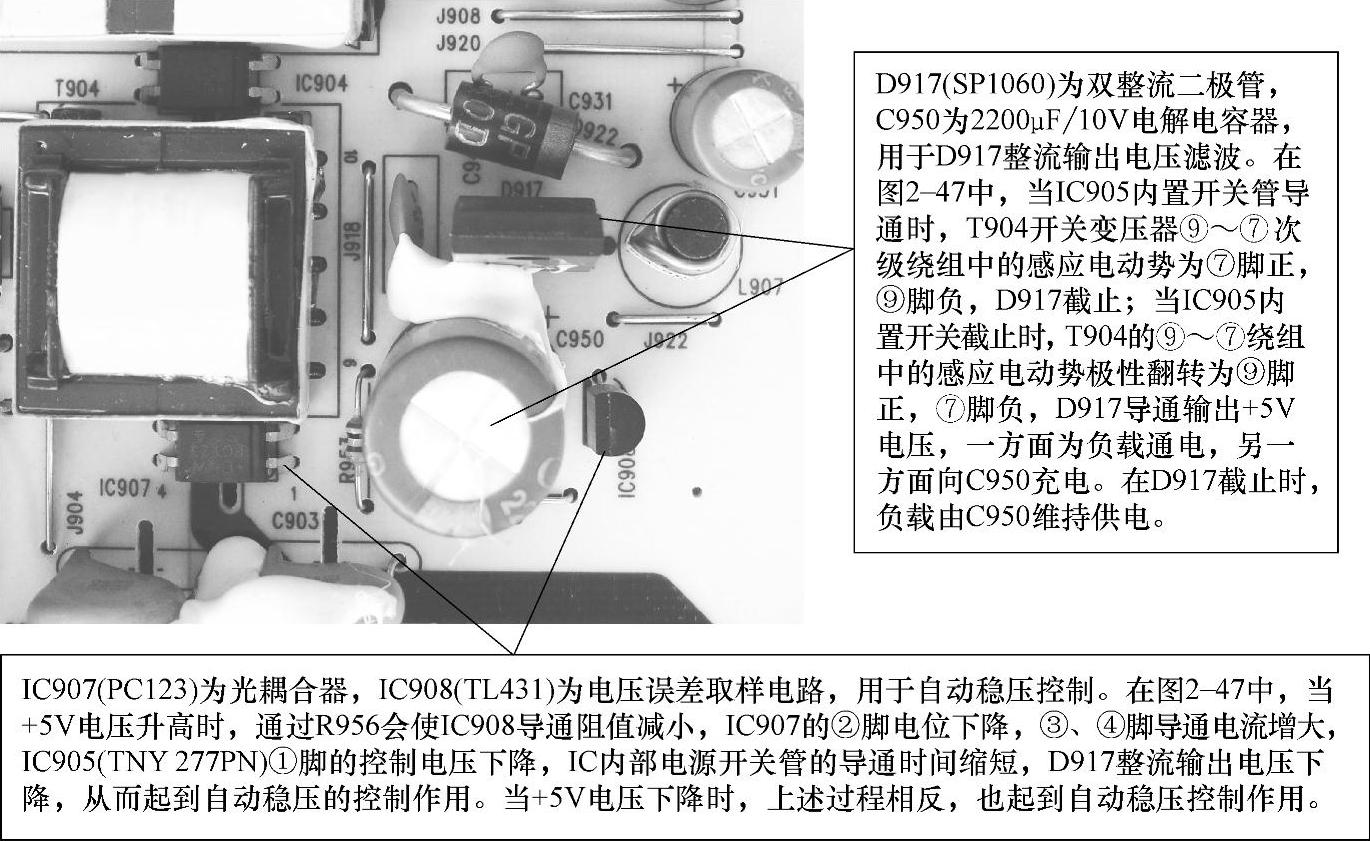

图2-50 整流输出及稳压控制元器件实物组装图
（5）保护电路
在图2-47中，保护电路有两种形式：一种是由C945、D914、D916组成的尖峰脉冲吸收回路；另一种是由Q909、Q910等组成的待机保护电路。
尖峰脉冲吸收回路主要用于吸收IC905内置开关管截止时在④脚激起的反峰脉冲，以保护IC905不被过高的反峰脉冲击穿损坏。待机保护电路实质上是待机控制电路。正常工作时，S/B为低电平，Q909、Q910均截止，+5VSB电源电路正常工作。当S/B为高电平时，Q909、Q910均导通。Q909导通使IC904饱和导通，VCC供电输出电路被关闭；Q910导通，IC908呈高阻状态，IC907导通电流减小，开关稳压电源处于低频间歇状态，VCC（15V）电压下降，不支持功率因数校正电路工作，但D917输出电压仍能维持在+5V，保证微控制系统正常工作。但在+12V、+24V的负载电路或主板电路发生故障时，通过微控制器会发出关机保护指令，使S/B信号始终为高电平，形成保护关机。因此，这种保护电路就常被称为待机保护电路。
2.+12V、+24V开关稳压电源
在电源板中，+12V、+24V开关稳压电源主要由IC901（TEA1530AT）、Q903（STP8NK80ZFP）、T901、IC903等组成。其实物组装如图2-51和图2-52所示，电路原理图如图2-53所示。其中IC901（TEA1530AT）是开关稳压电源的核心器件，主要用于控制Q903电源开关管的工作频率及导通与截止时间，其内部结构如图2-54所示，引脚功能见表2-5。

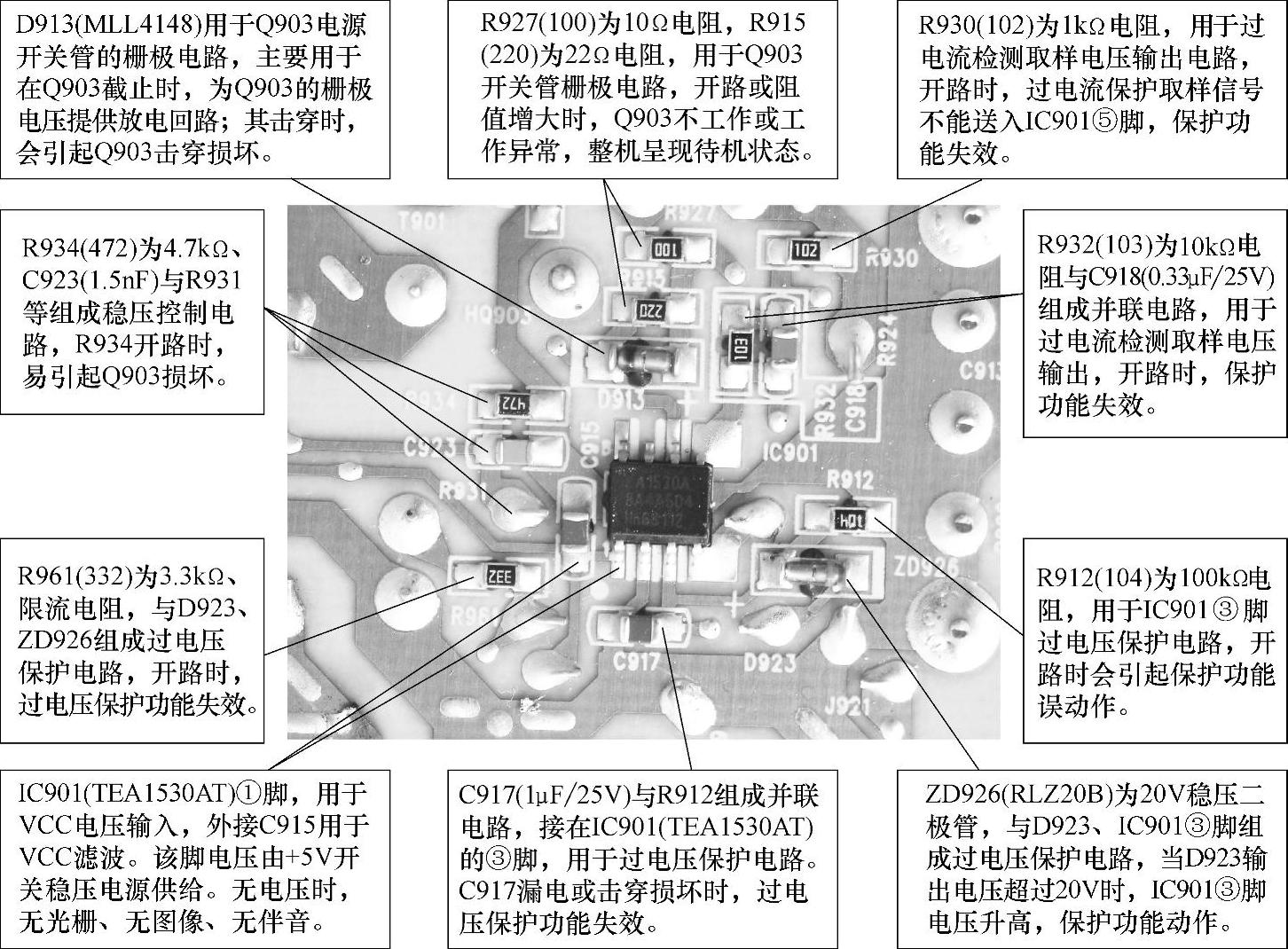

图2-51 IC901（TEA1530AT）及部分贴片元器件实物组装图

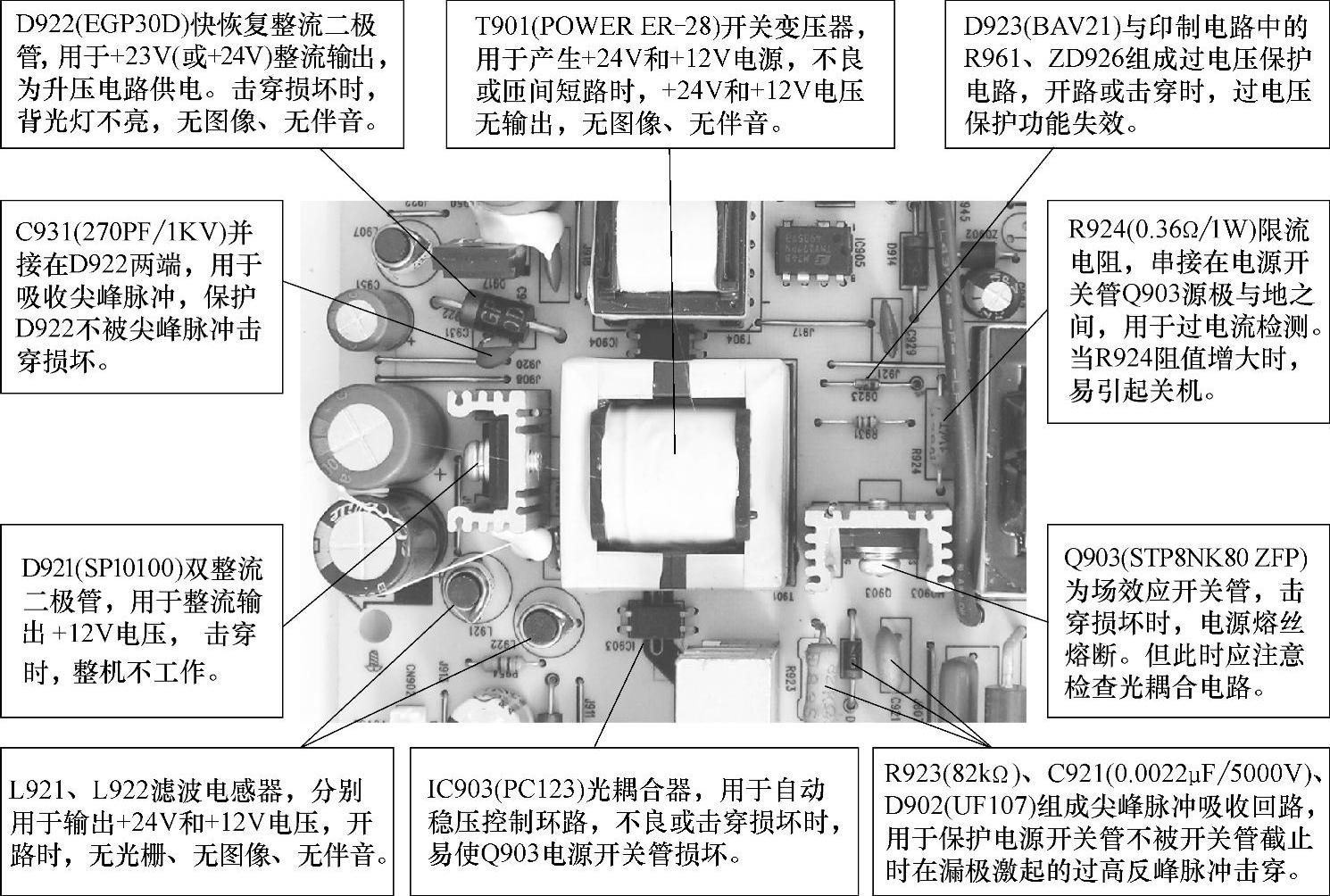

图2-52 +12V、+24V开关稳压电源电路中分立元器件实物组装图

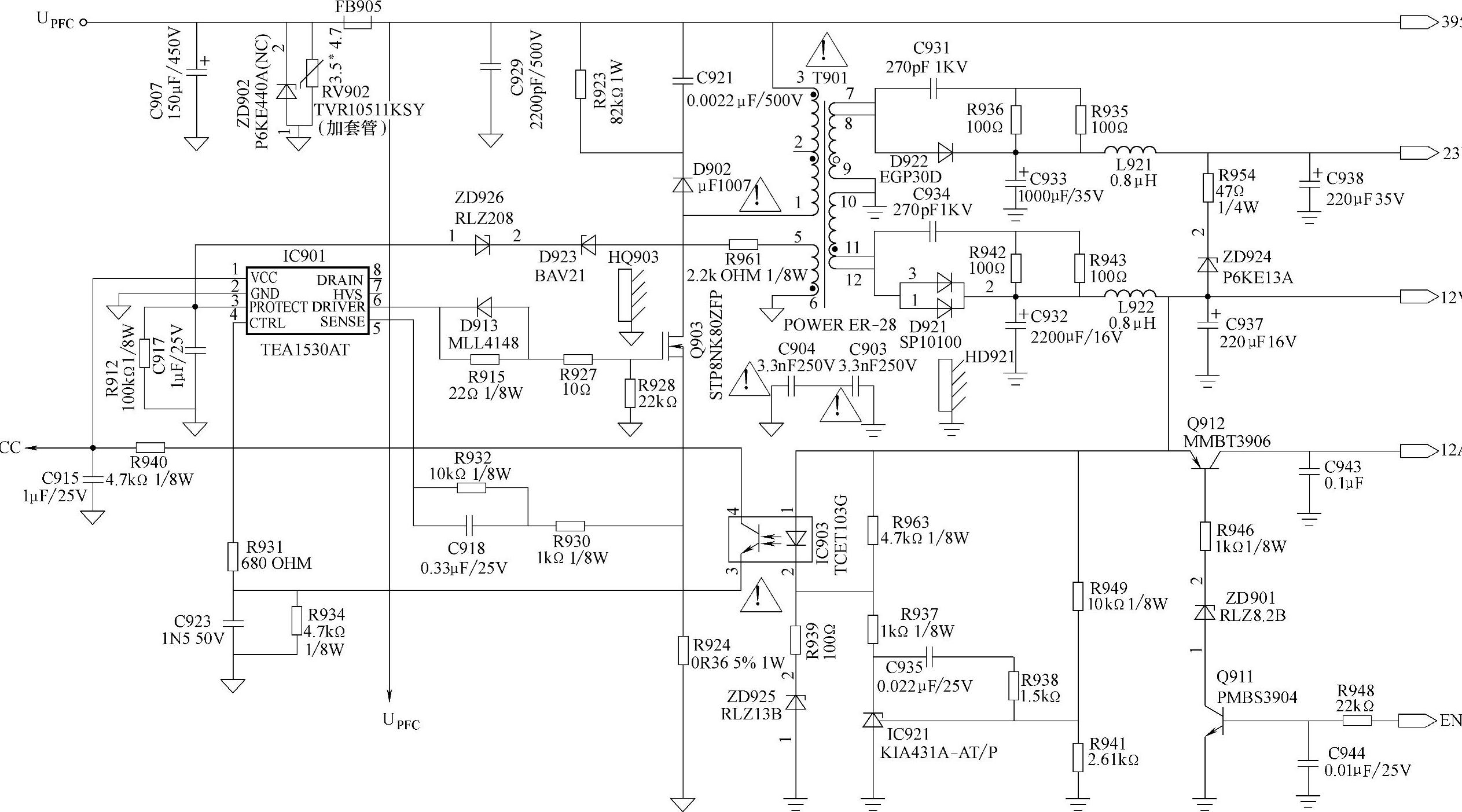

图2-53 TEA153OAT（+12V、+24V）开关稳压电源电路原理图
注：该图为飞利浦37PFL34O3-93机型电源板中+12V、+24V开关稳压电源电路原理图，仅供参考。

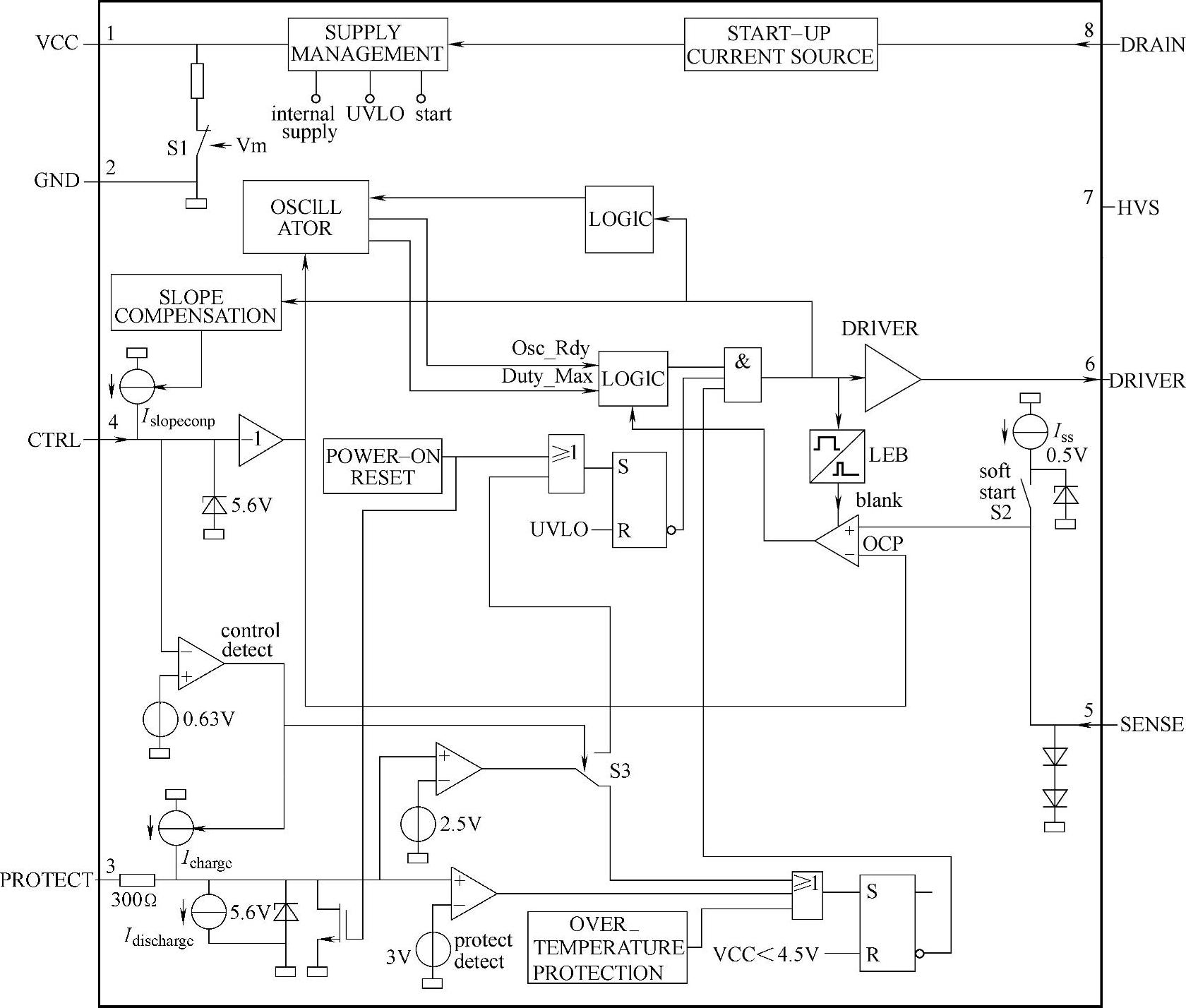

图2-54 TEA1530AT内部组成示意图

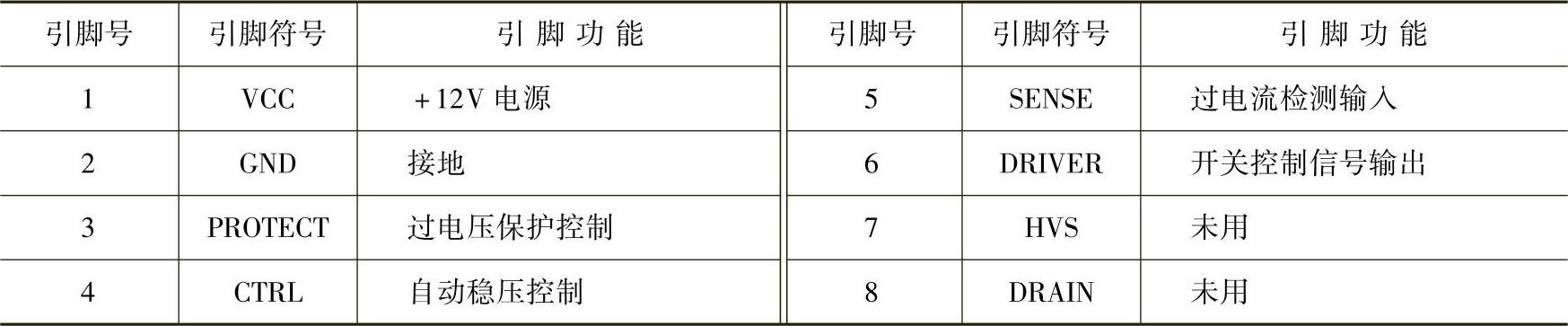

表2-5 IC901（TEA1530AT）引脚功能
在图2-53中，+12V、+24V开关稳压电源电路主要分为开关振荡（由Q903、T901的③～①一次绕组和IC901⑥脚内部电路等组成）、整流输出（由D921和D922等组成）、稳压控制（由IC903、IC921等组成）及过电流保护几个部分，其工作原理可参见+5V开关稳压电源电路，这里因篇幅所限就不再多述。+12V、+24V开关稳压电源进入工作状态的条件，必须是+5V开关稳压电源首先启动工作，同时+5V开关稳压电源又为功率因数校正电路提供启动电压。因此，+5V开关稳压电源电路又常称为功率因数校正电路的启动电路。而+12V、+24V开关稳压电源电路则是整机的主供电电路。在待机情况下主供电电路无输出。
