如何检测液晶电视机电路的技术数据？
【摘要】：在液晶电视机的实际检修中，总需要对整机电路中的一些工作点进行电阻值、电压值、波形等测量。但要注意，在液晶电视机主板中对有些工作点用普通模拟示波器观察是看不到正确的信号波形的。
在液晶电视机的实际检修中，总需要对整机电路中的一些工作点进行电阻值、电压值、波形等测量。由于主板电路十分精密，印制电路不仅很细，而且常常是通过透孔两面连接，同时，一些元器件又十分微小，因而在实际测量时就显得有很大难度。
1.电阻值的正确测量

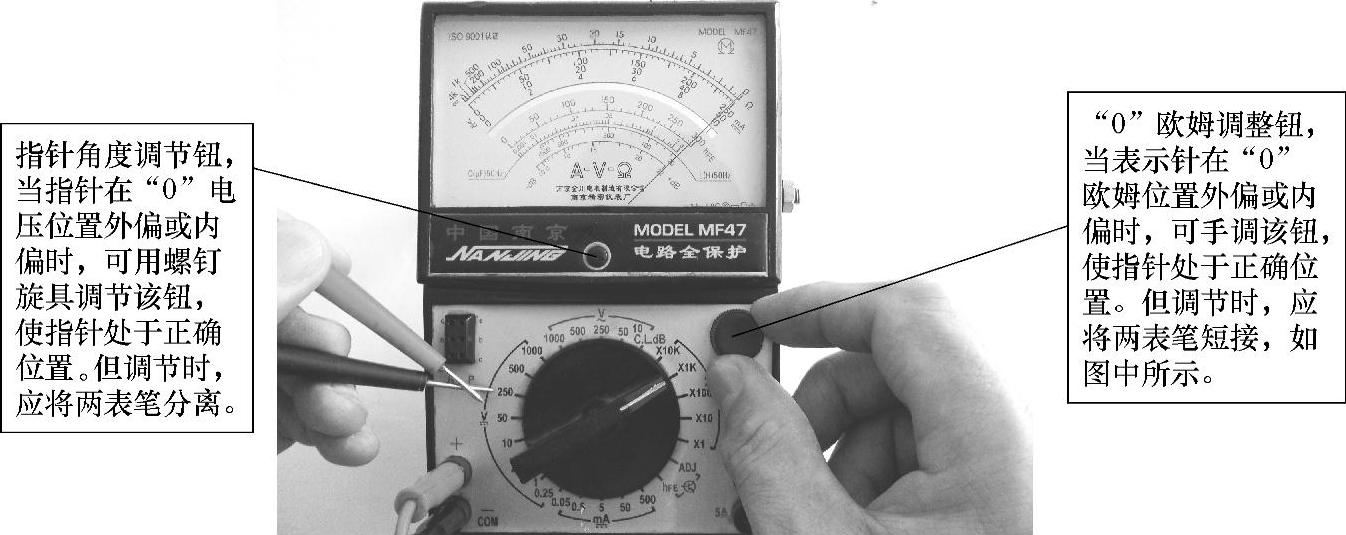

在液晶电视机的检修工作中，电阻值测量是一项十分重要且又常用的检修手段之一。由于液晶主板基本是由贴片式元器件组成，故在检测电阻值时总是需要在线测量，特别是对某一些微小阻容元器件就不太可能像分立直插元器件那样焊下检测。因此，在线电阻值的正确测量就显得十分重要。在测量前应对万用表表针进行“0”位置校正，如图1-58所示。另外，在测量前应首先拔掉电源插头，并对较大容量的电解电容器进行放电。然后再进行阻值测量，如图1-59所示。
图1-58 万用表欧姆挡调零示范图

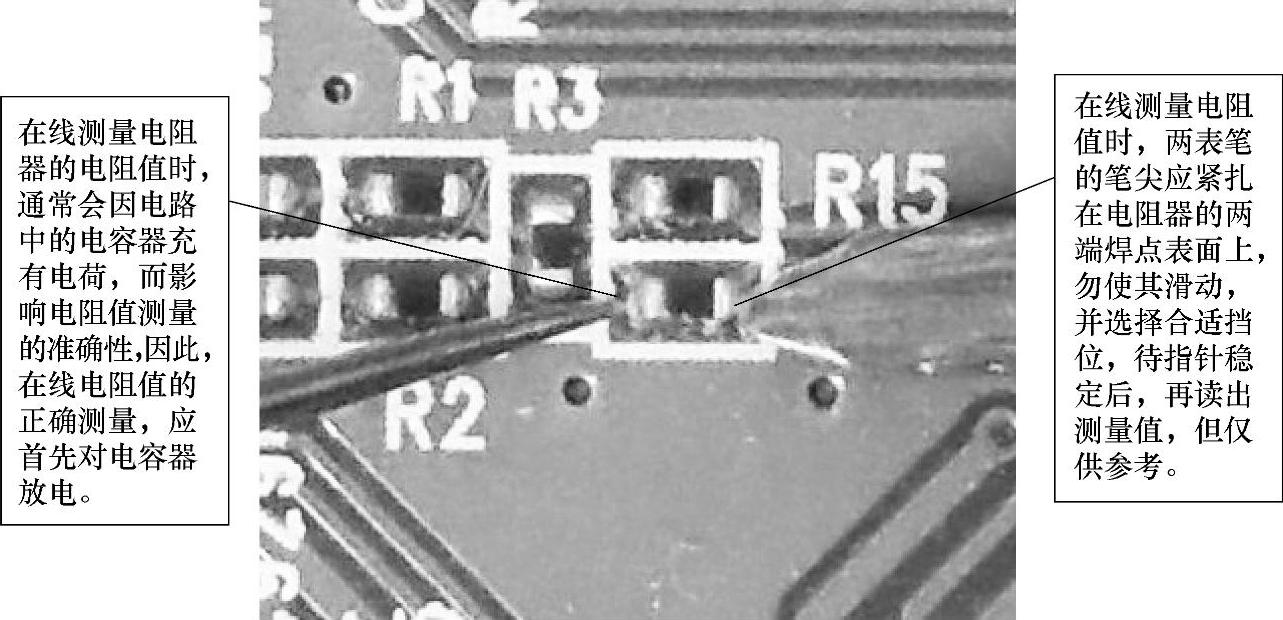

图1-59 贴装电阻在线正确测量示范图
2.电压值的安全检测
在液晶电视机中，由于主板线路及元器件十分精密，故很不利于进行电压检测，因为一旦失误就很容易引起短路或碰极，从而造成人为故障。因此，在进行电压值测量时，一定采取有效措施，确保电压值的安全检测。一些常用的安全方法如图1-60和图1-61所示。

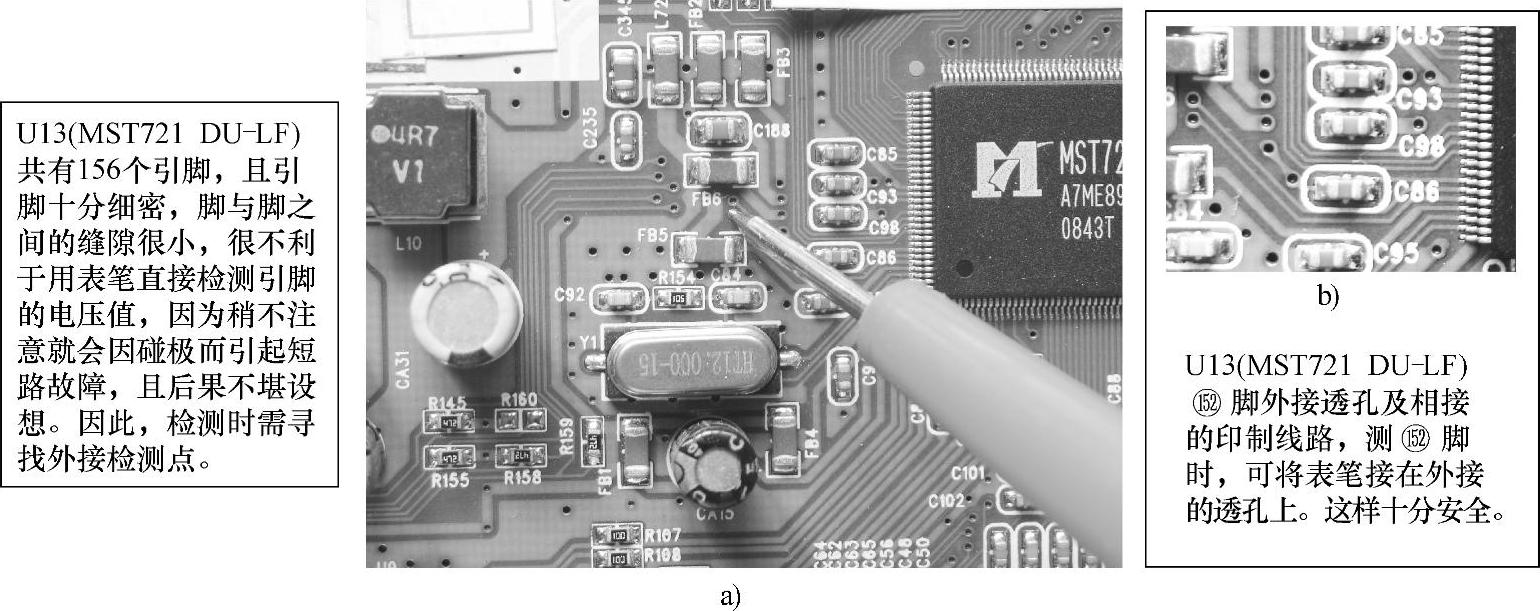

图1-60 选择透孔作为电压测量点示范图

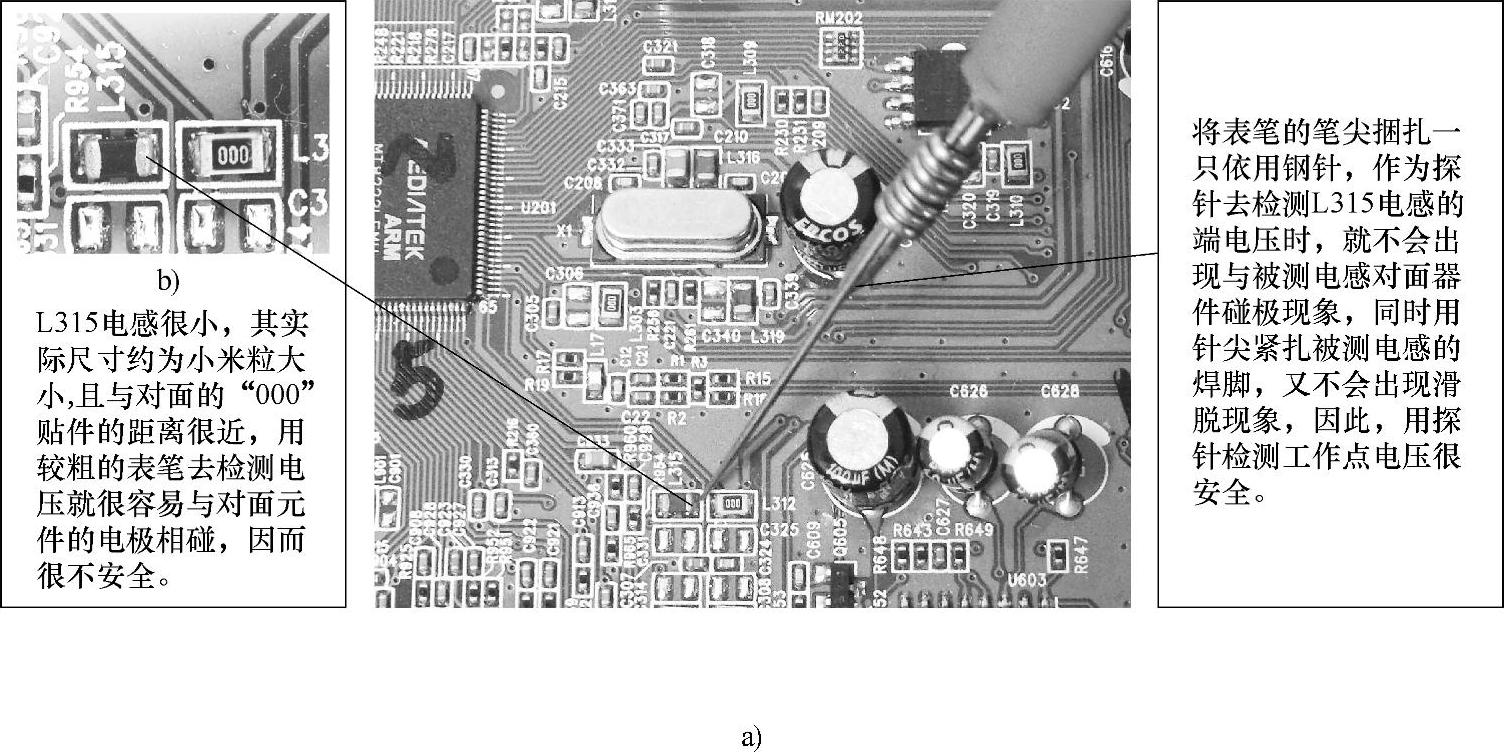

图1-61 探针检测工作点电压示范图
3.信号波形的正确观察
在液晶电视机的故障检修中，能够正确观察信号波形对分析判断故障原因十分重要。但若想正确观察信号波形，首先必须能够正确使用示波器。对于20MHz的双踪模拟示波器，在使用前应对波形进行校正，如图1-62所示，并能够熟习面板上的功能键，如图1-63所示。然后，再根据被测电路的实际情况，正确选择各测量控制键的挡位，即可正确观察到信号波形，如图1-64所示。对于其他型号及数字示波器的具体应用，还应仔细阅读使用说明书。但要注意，在液晶电视机主板中对有些工作点用普通模拟示波器观察是看不到正确的信号波形的。有关示波器的更多使用知识这里因篇幅所限就不予叙述。

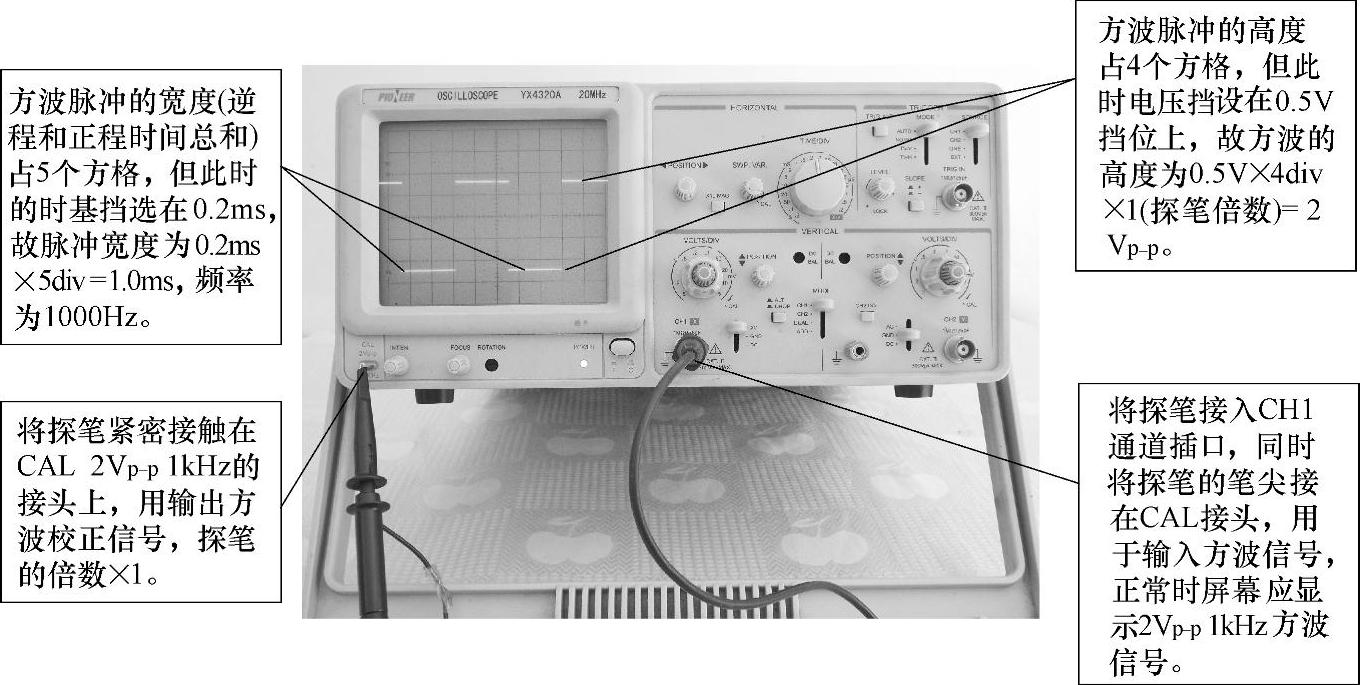

图1-62 示波器波形校正示范图

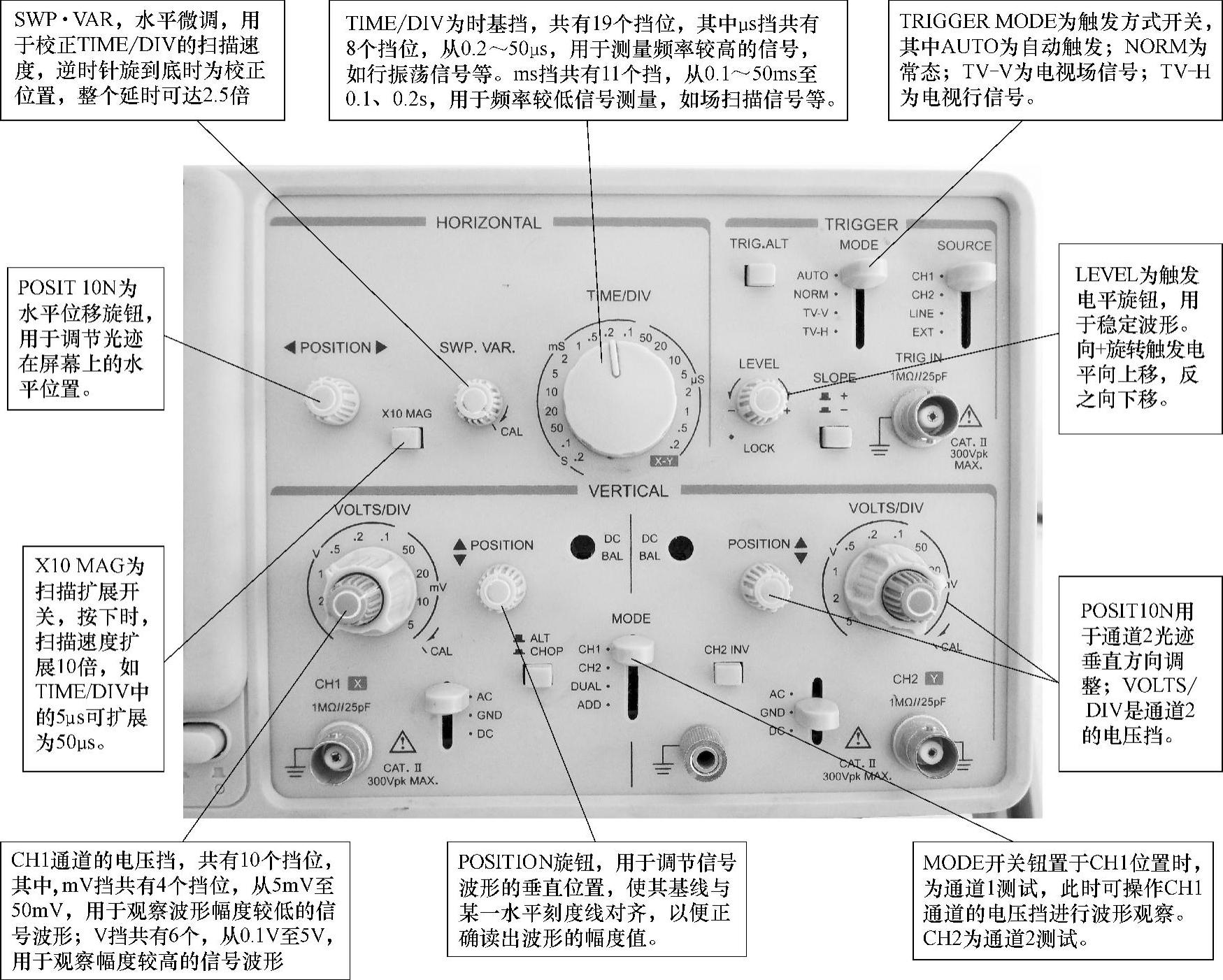

图1-63 示波器的面板说明

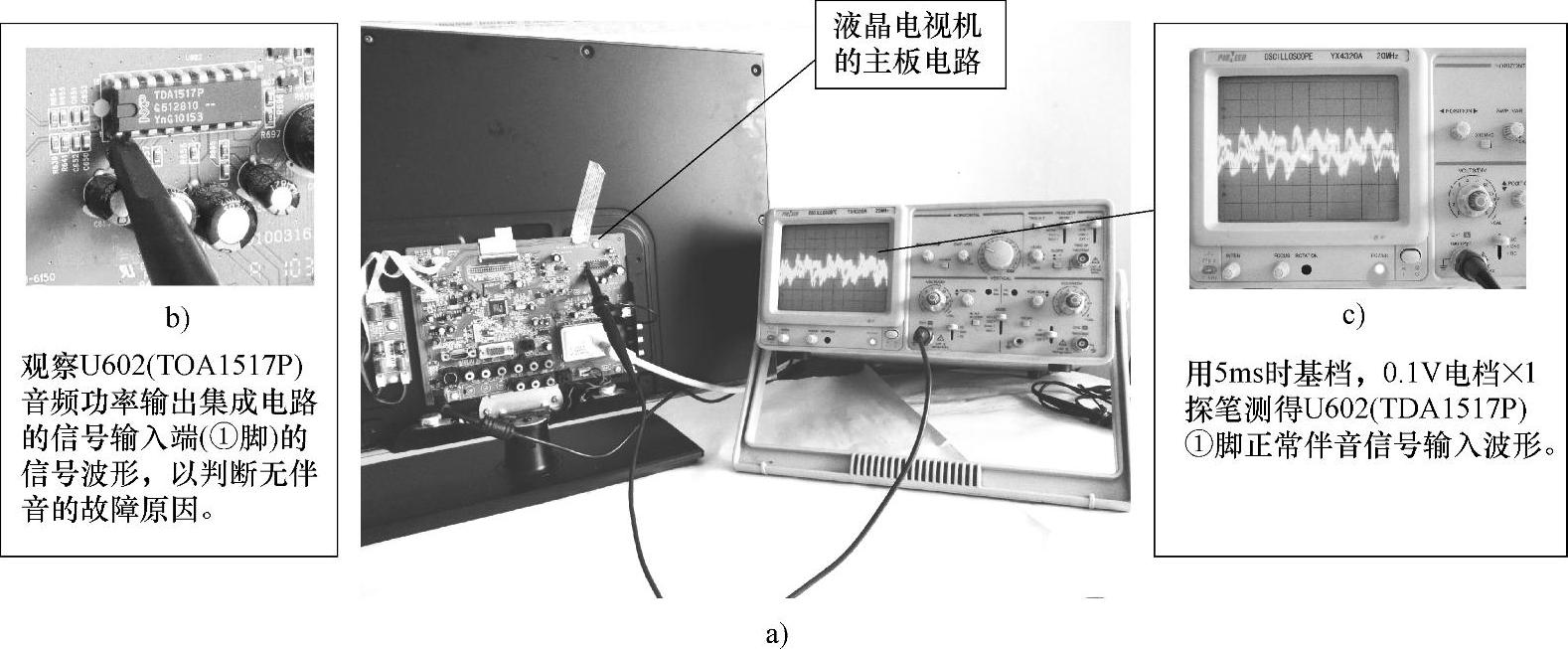

图1-64 用20MHz双踪示波器观察液晶电视机主板信号示波图
