如何在无图样的情况下检修液晶电视机

2023-06-18 理论教育版权反馈

【摘要】：在液晶电视机的社会检修工作中，无图样的事情非常常见，因为厂商在出售液晶电视机时从不配带电路原理图，这就给社会维修人员带来了极大困难。但只要充分认识电子元器件，并依实物绘制出局部或单元电路原理图，在无图样的情况下就应能进行检修。如在长虹TL37210型液晶电视机的主板中，具有如图1-55所示的1501-12器件。液晶电视机中的电子元器件有很多，这里因篇幅所限，就不再一一介绍了。

在液晶电视机的社会检修工作中，无图样的事情非常常见，因为厂商在出售液晶电视机时从不配带电路原理图，这就给社会维修人员带来了极大困难。但只要充分认识电子元器件，并依实物绘制出局部或单元电路原理图，在无图样的情况下就应能进行检修。

1.怎样依实物绘制电路原理图

依实物绘制电路原理图是不太容易的事情，但只要依据一定的程序去做，就可以绘制出电路原理图，进而为分析电路提供依据。笔者在实践中摸索出绘制原理图的方法如下：

1）用600万像素以上的照相机对实物进行拍照，得到电路板正反两面的实物照片，如图1-49所示。

2）将印制电路板照片送入计算机中进行对比度、亮度等进一步处理，并打印出4开纸的图片。

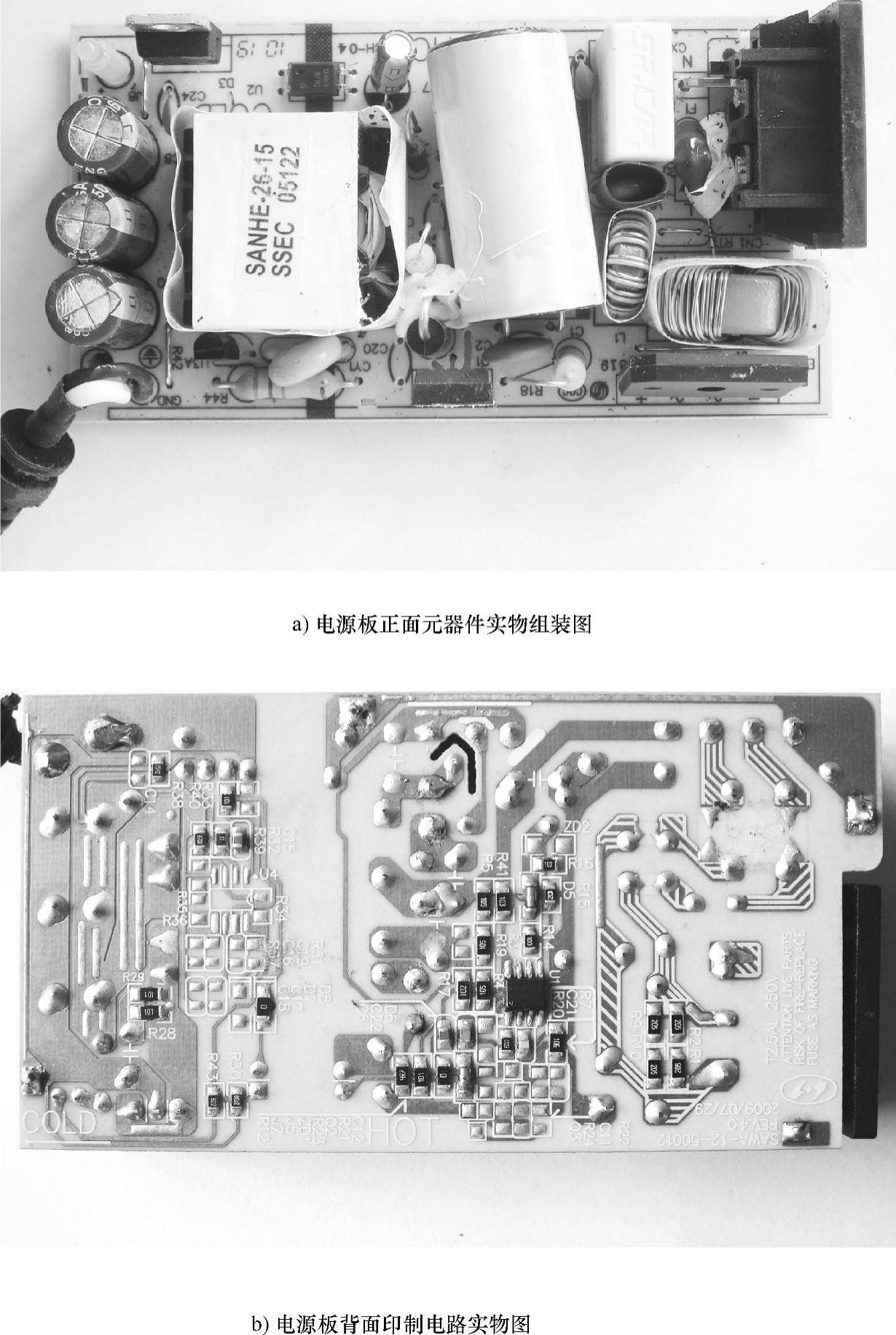

图1-49 用600万像素照相机拍照的电路板正反面实物图

注：该图为电源适配器中的电路板。

3）认真寻找正面板分立元器件的焊脚，并在打印出的图片中勾画出元器件的连接线路，如图1-50所示。

4）依据印制电路图片上的连接情况绘出草图，如图1-51所示。

5）依据草图整理出电路原理图，如图1-52所示。

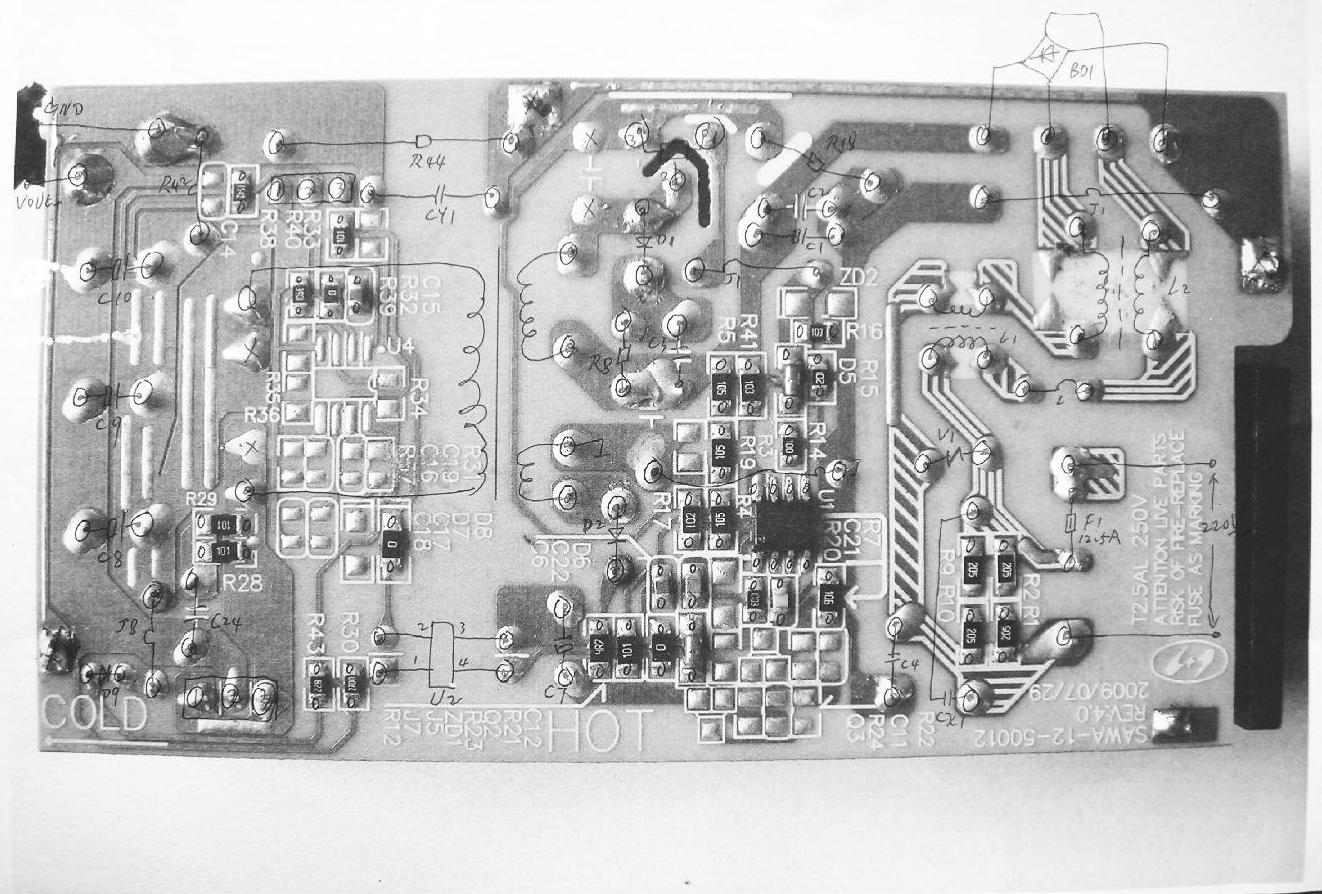

图1-50 打印图片中的实际勾画图

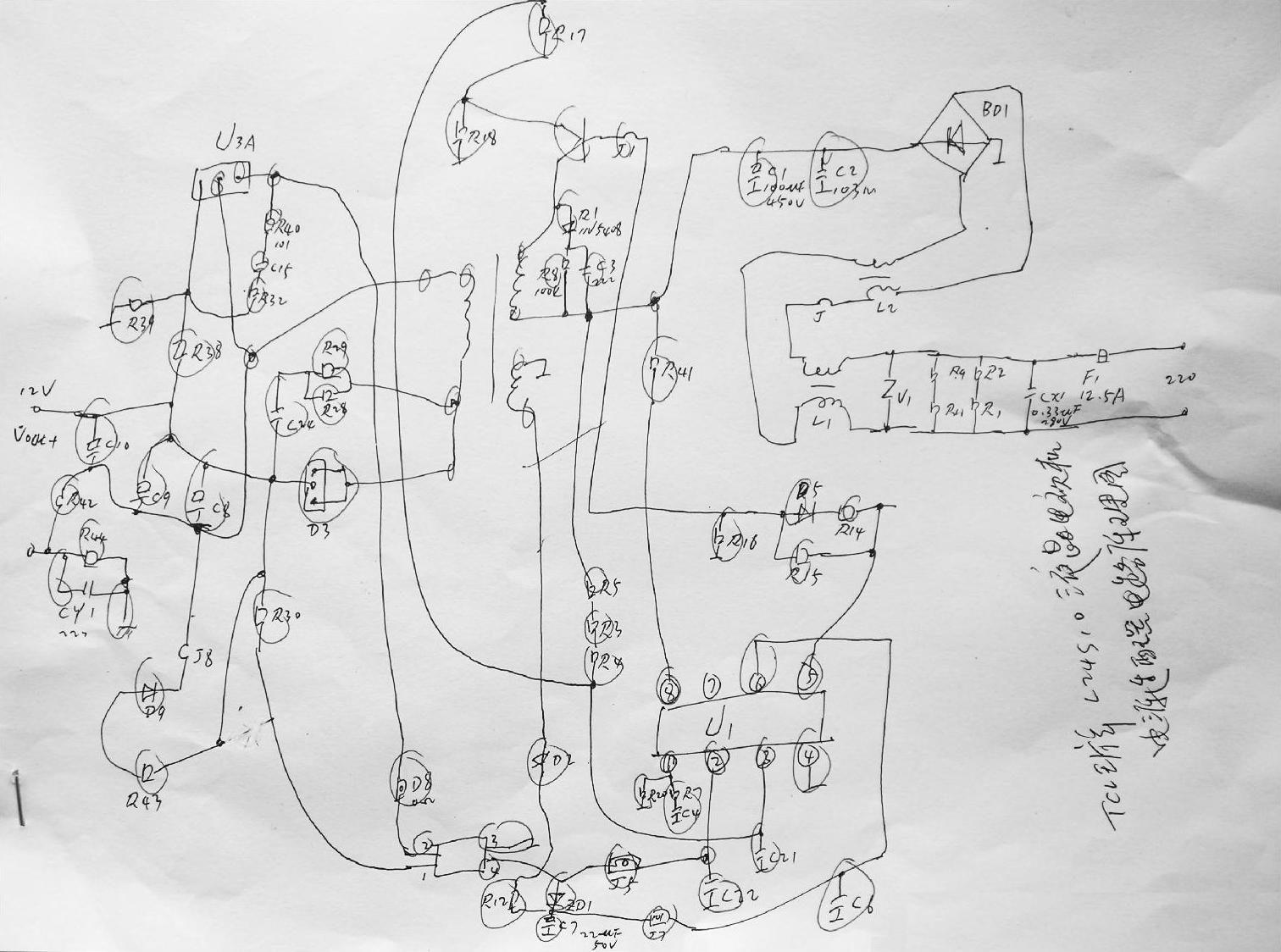

图1-51 依勾画图绘制的草图

对于主板电路，由于电路密度大，绘制原理图时可进行局部选择，绘制单元电路。如长虹LT32710型液晶电视机主板中的屏供电单元电路就主要由U4（9933B）及Q4、Q5等组成，如图1-53所示。因此，在分析屏供电故障时，就只需绘制出屏供电单元电路原理图，如图1-54所示。

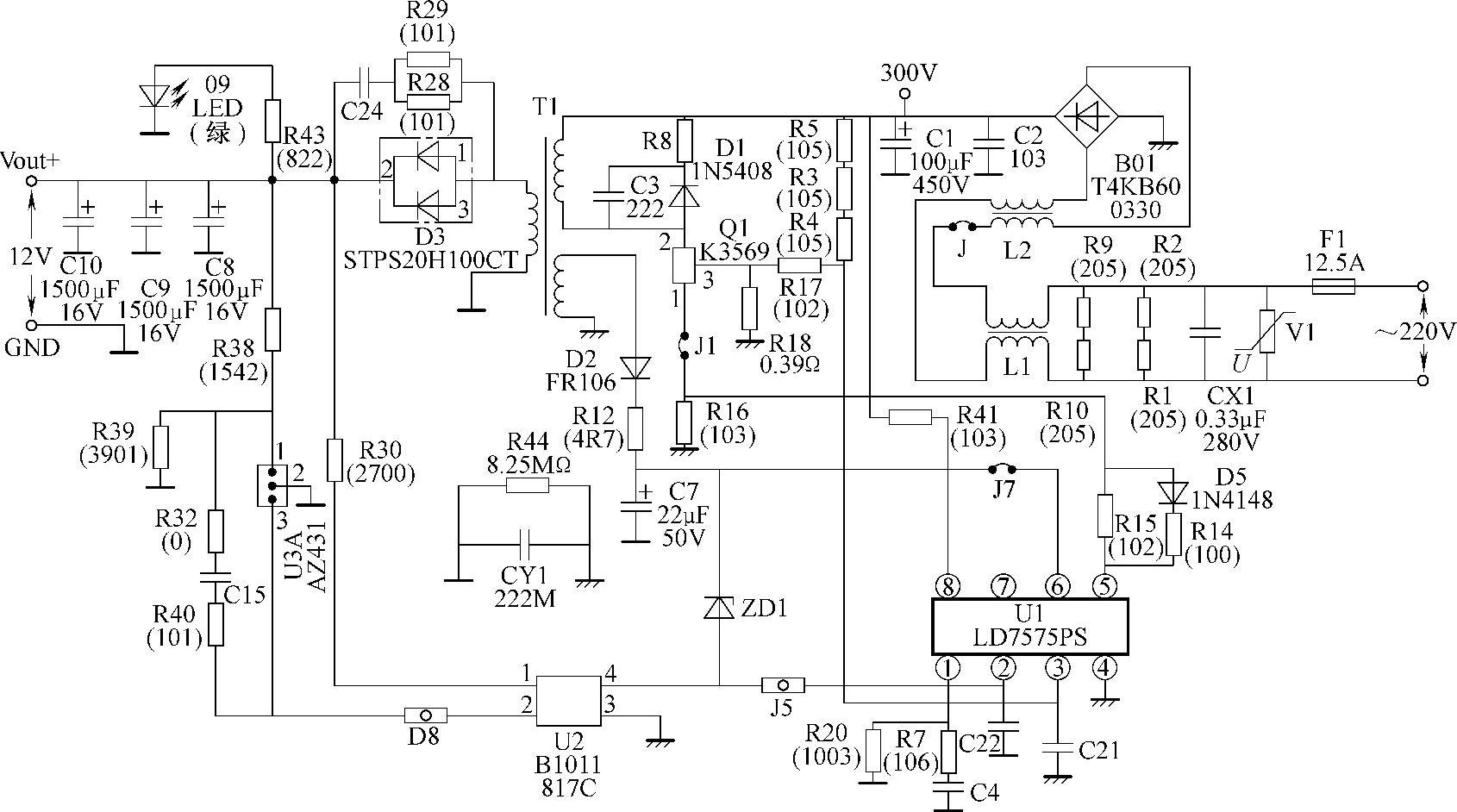

图1-52 SAWA-12-50012型电源适配器电路原理图

注：该图依实物绘制，仅供参考。

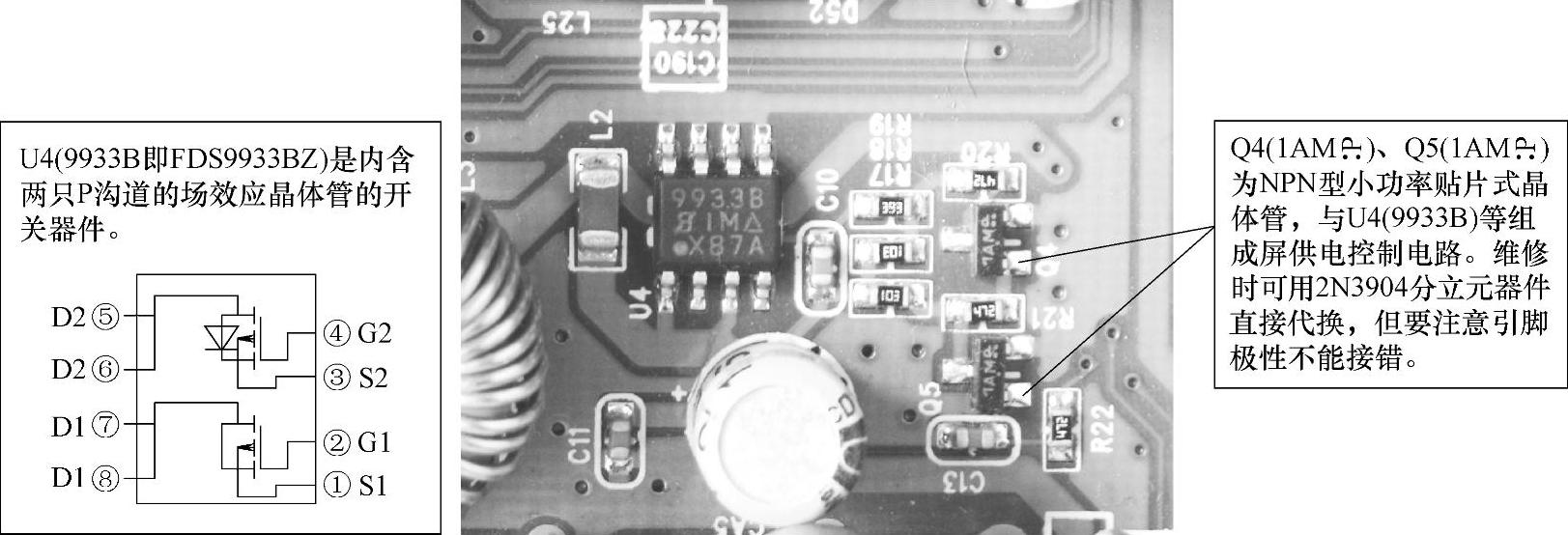

图1-53 U4（9933B）屏供电电路元件实物组装图

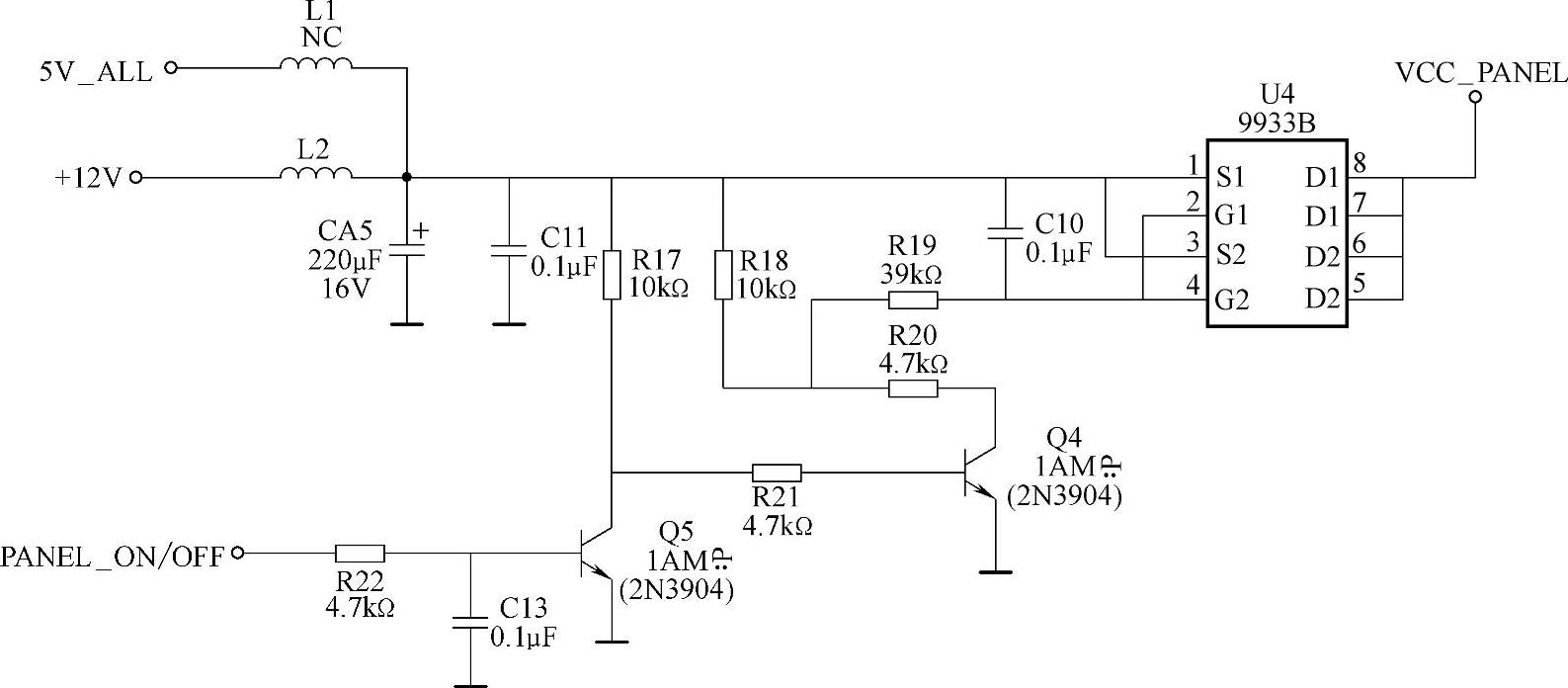

图1-54 U4（9933B）屏供电单元电路原理图

有关更多实际电路的绘制方法读者可自己试卷绘制。

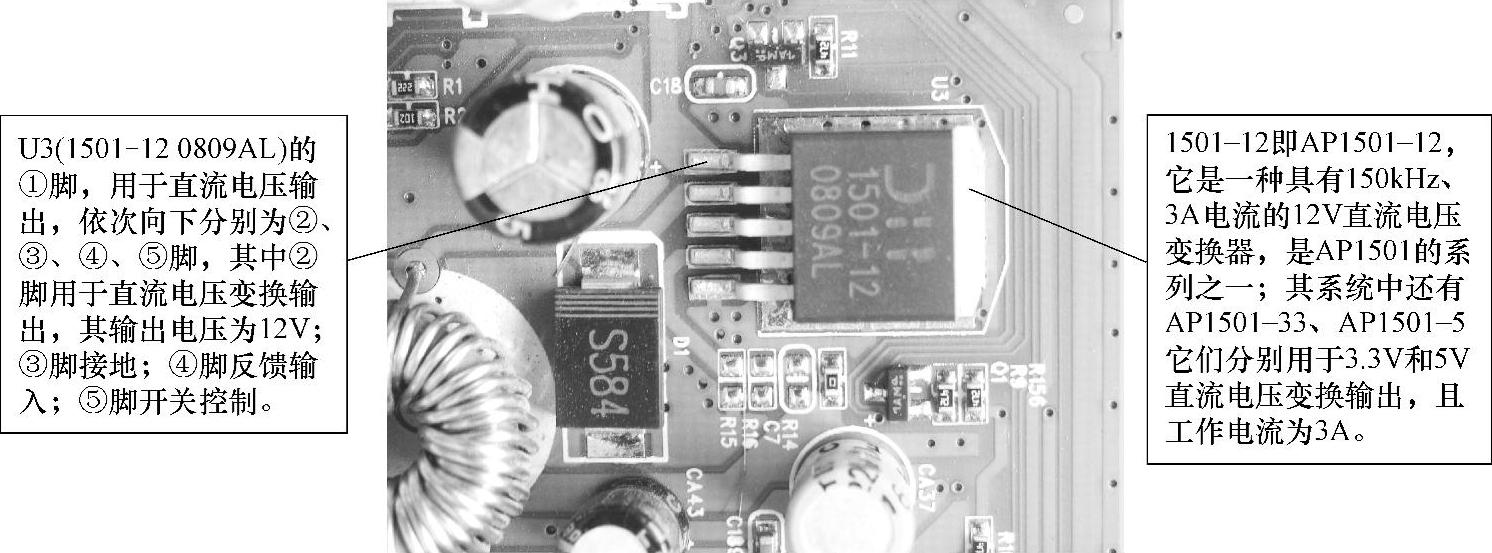

图1-55 1501-12稳压器件实物组装图

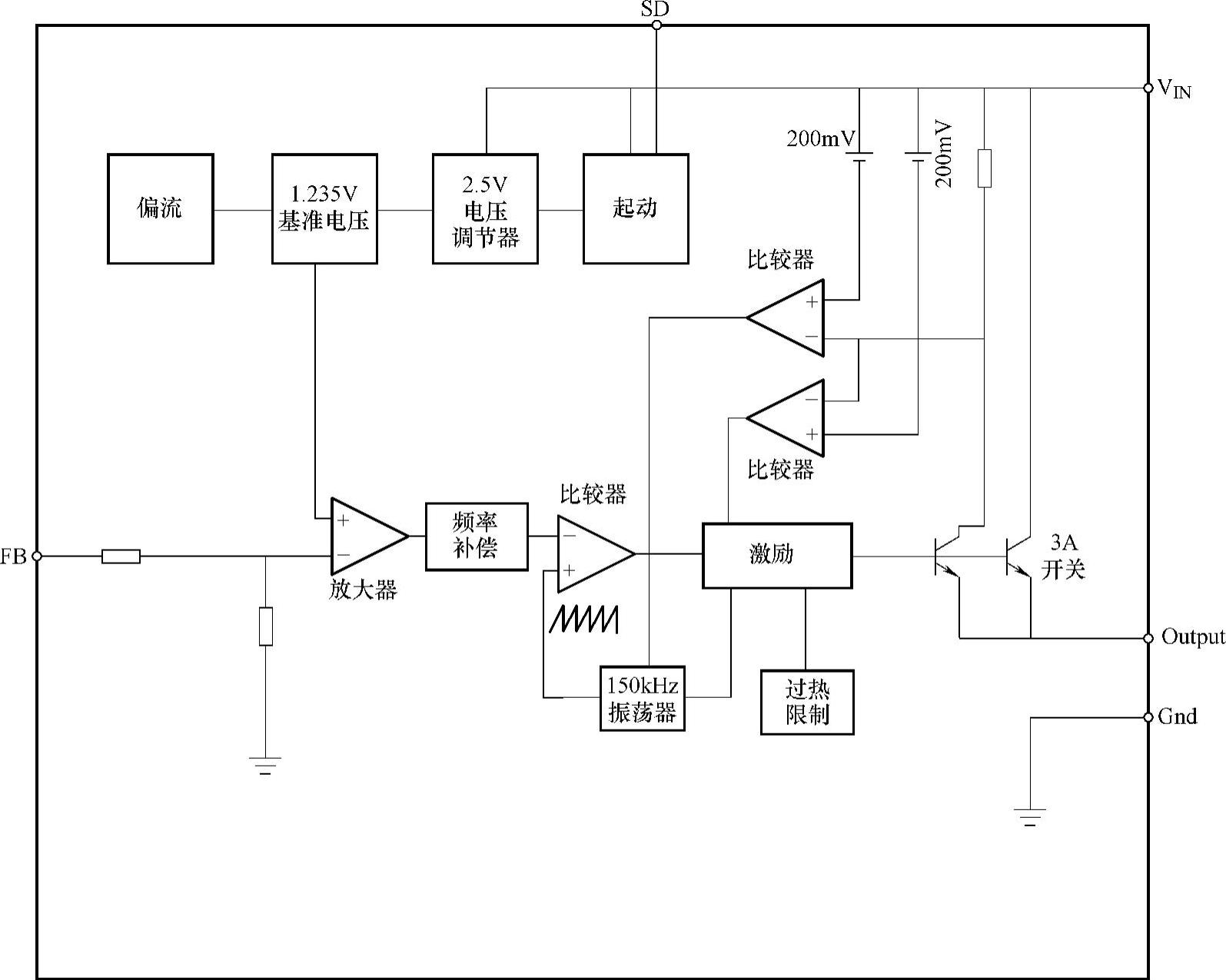

图1-56 AP1501 DC/DC直流变换电路原理图

2.怎样根据电子元器件的型号分析电路的工作原理

在液晶电视机中，整机电路中常有一些新型贴片元器件出现，但由于无随机电路原理图，维修时难以理解新型元器件的功能作用，进而阻碍检修工作顺利进行。因此，要能够分析电路的工作原理，就必须首先弄清楚电子元器件的功能作用。如在长虹TL37210型液晶电视机的主板中，具有如图1-55所示的1501-12器件。一般的社会维修人员不太清楚它的功能作用。但通过查找资料，得到它的内部结构，如图1-56所示，因而可知1501-12是一种DC/DC变换电路，再依据其周围元器件绘出其单元电路，如图1-57所示，就完全弄清它是用于+12V稳压输出的贴片式集成电路。

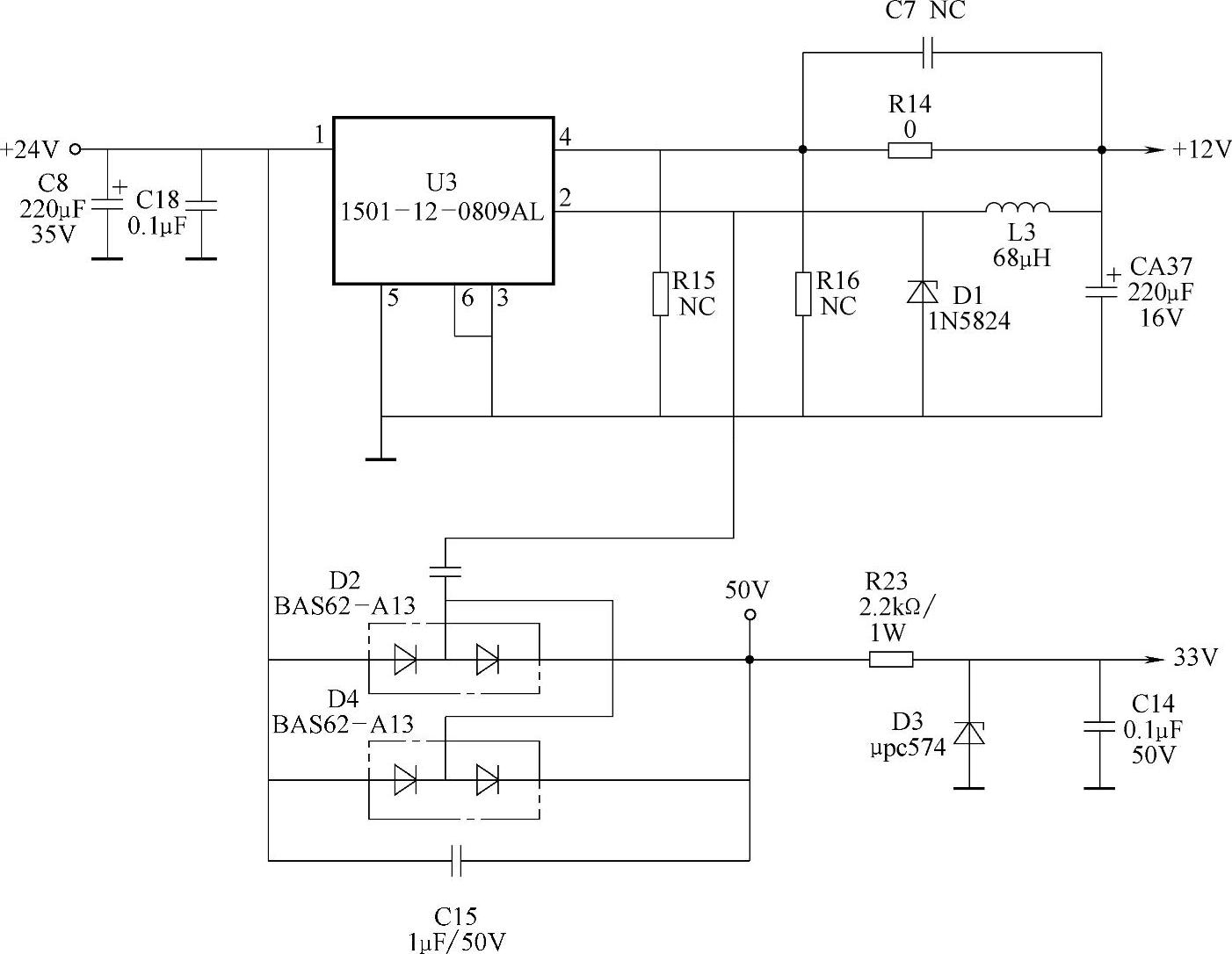

图1-57 U3（1501-120809AL）直流电压变换输出电路原理图

总之，对于不明电子器，要首先抓住它的具体型号，然后查找资料，弄清它的基本功能作用后，再绘制其实际应用电路原理图，这样就可以对电路进行分析。

液晶电视机中的电子元器件有很多，这里因篇幅所限，就不再一一介绍了。
