如何进行液晶电视机元器件级检修？

2023-06-18 理论教育版权反馈

【摘要】：在液晶电视机中，整机线路基本是组成在一块主板中，厂商售后维修通常是直接更换主板。液晶电视机的主板线路十分细密，贴片式器件又非常微小，因此，要进行元器件级维修就必须掌握一定的检修要领。图1-42 贴片式S584肖特基二极管实物图2.元器件的正确代换元器件的正确代换是维修好液晶电视机的基本保证。因此，要做到元器件的正确代换，一定要确保器件引脚功能一致，且有符合要求的工作参数。

在液晶电视机中，整机线路基本是组成在一块主板中，厂商售后维修通常是直接更换主板。但对于社会维修则只能进行元器件级维修。液晶电视机的主板线路十分细密，贴片式器件又非常微小，因此，要进行元器件级维修就必须掌握一定的检修要领。

图1-41 U4201（MST98981CLD-LF）HDMI数字对信号输入引脚线路

1.基本元器件的认识

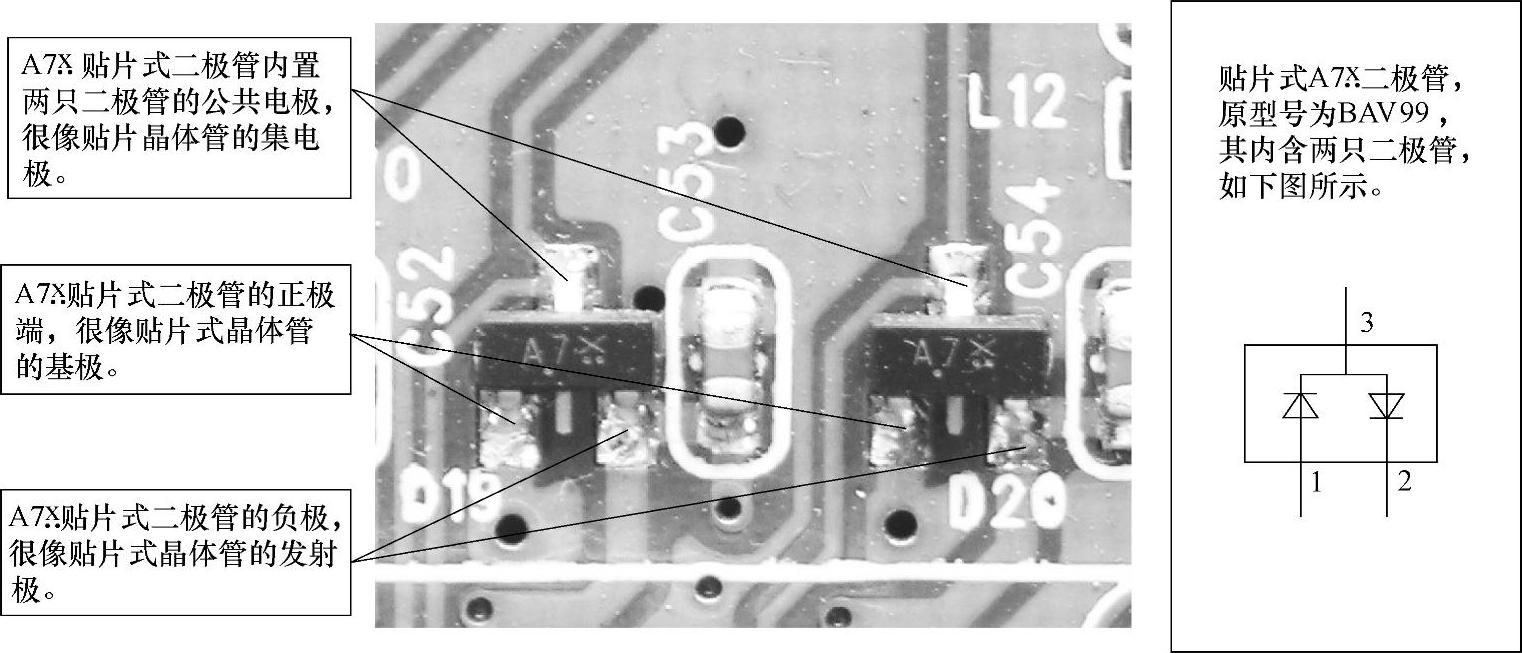

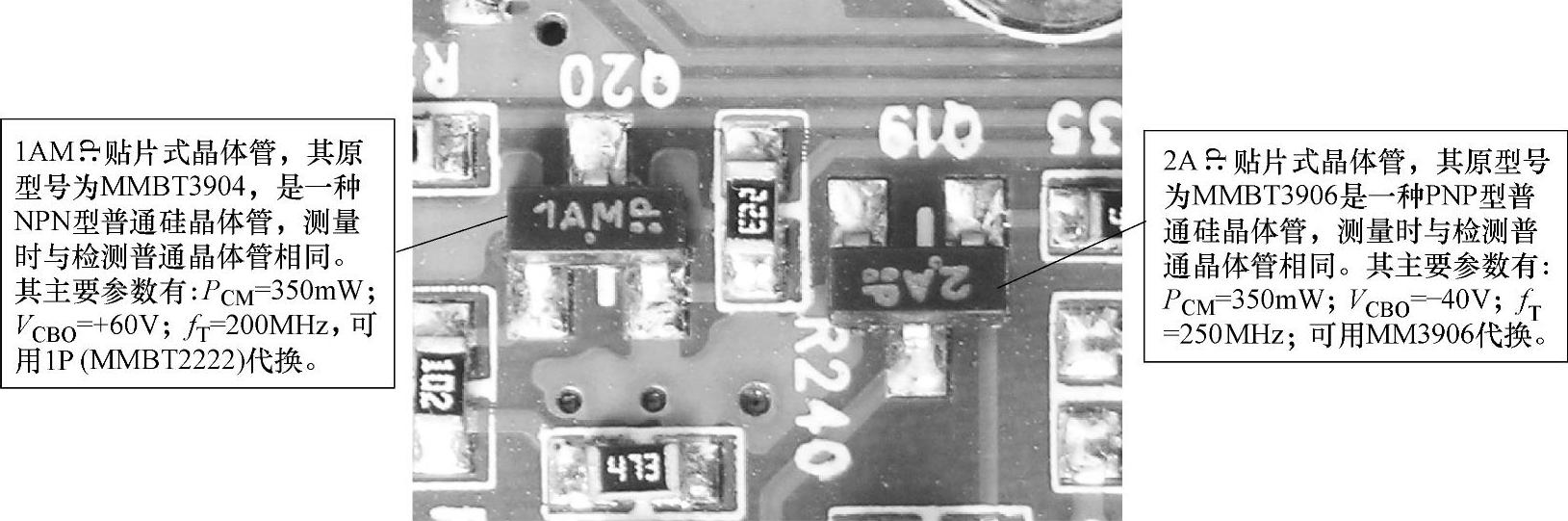

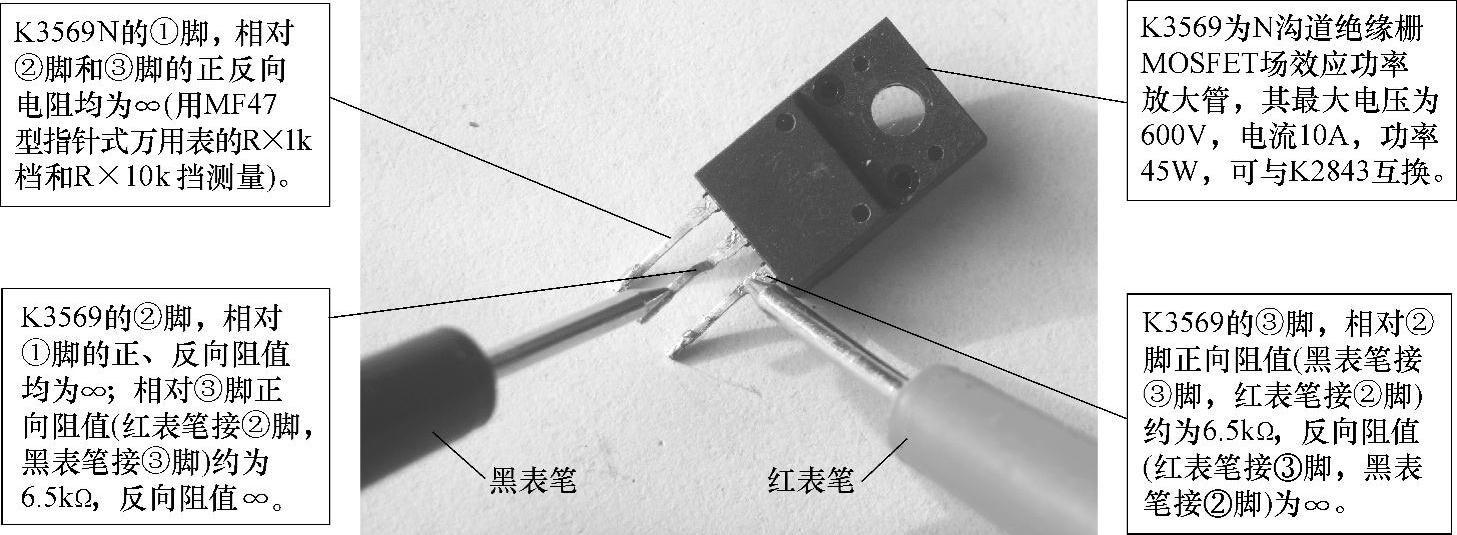

在液晶电视机的主板中，贴片式元器件除了电阻器和电容器之外，还有二极管、晶体管和一些微小型贴片式集成电路。因此，在元器件级检修时，首先必须能够正确认识贴片式元器件。一些常见的电子器件的如图1-42～图1-46所示。贴片式元器件的型号种类繁多，这里因篇幅所限就不做过多的举例介绍。

图1-42 贴片式S584肖特基二极管实物图

2.元器件的正确代换

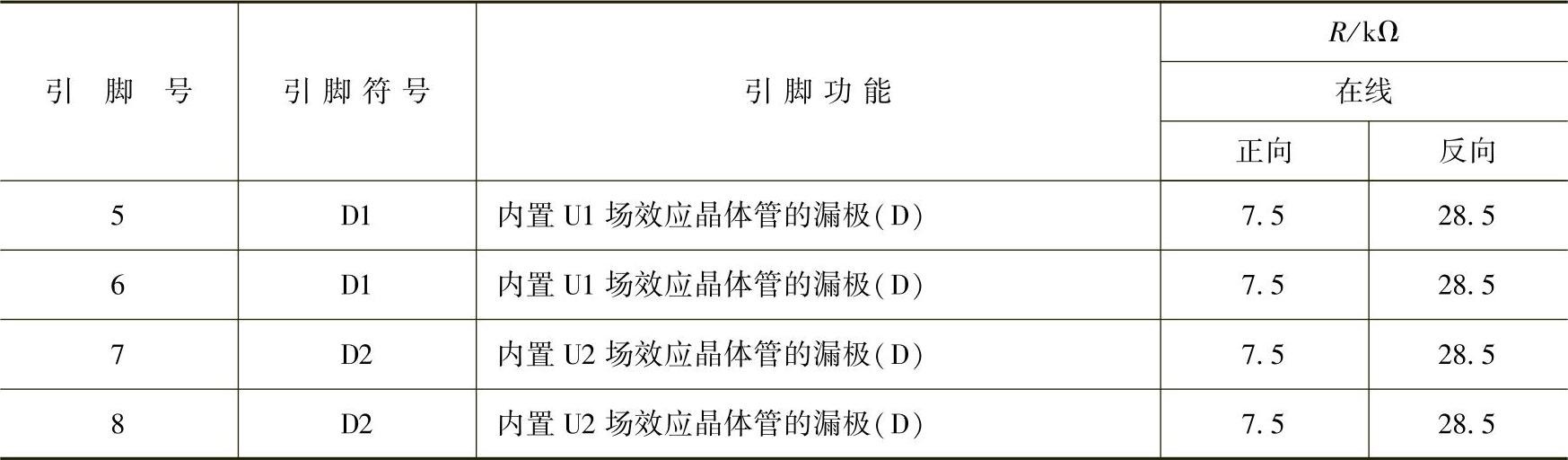

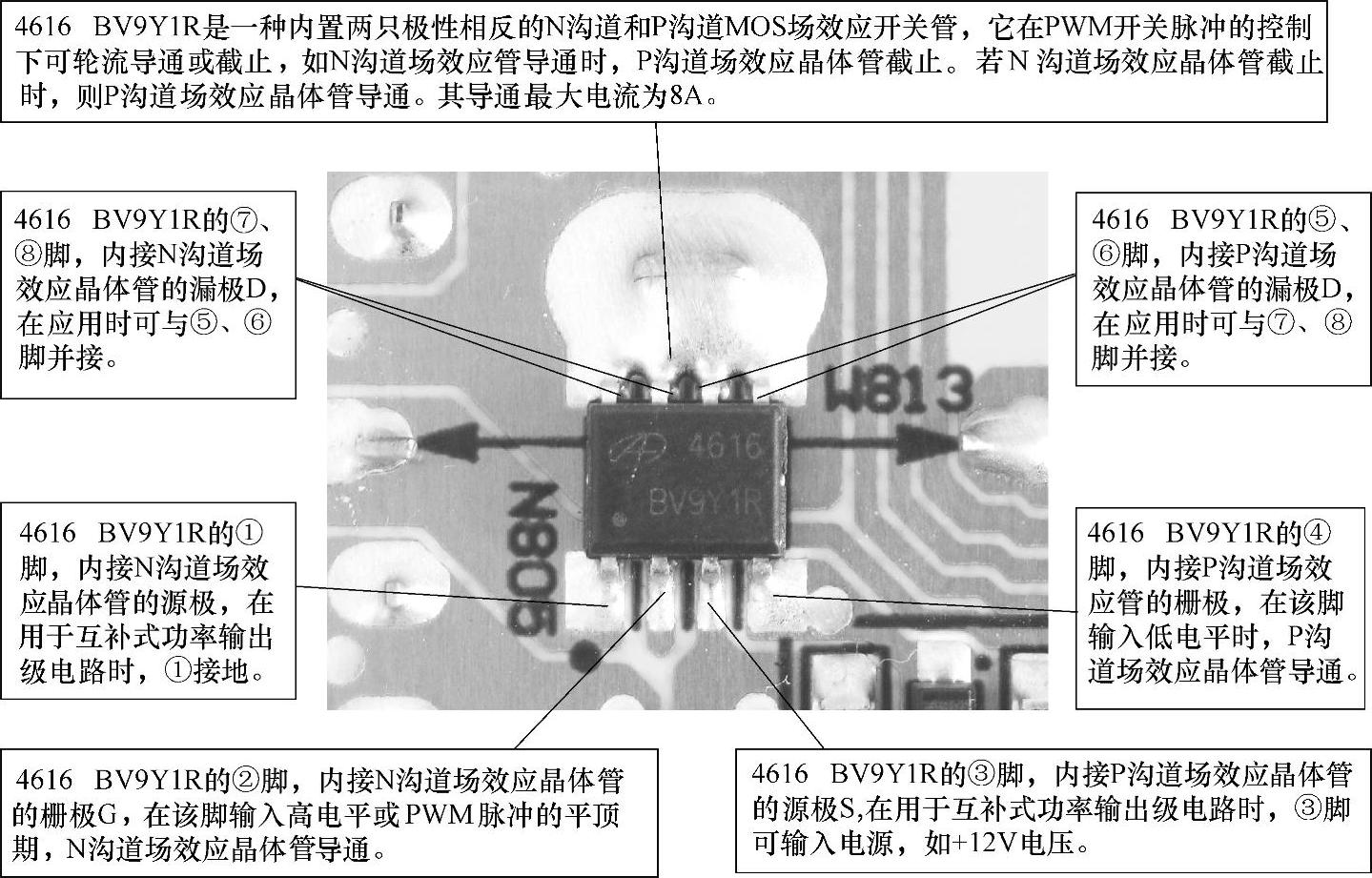

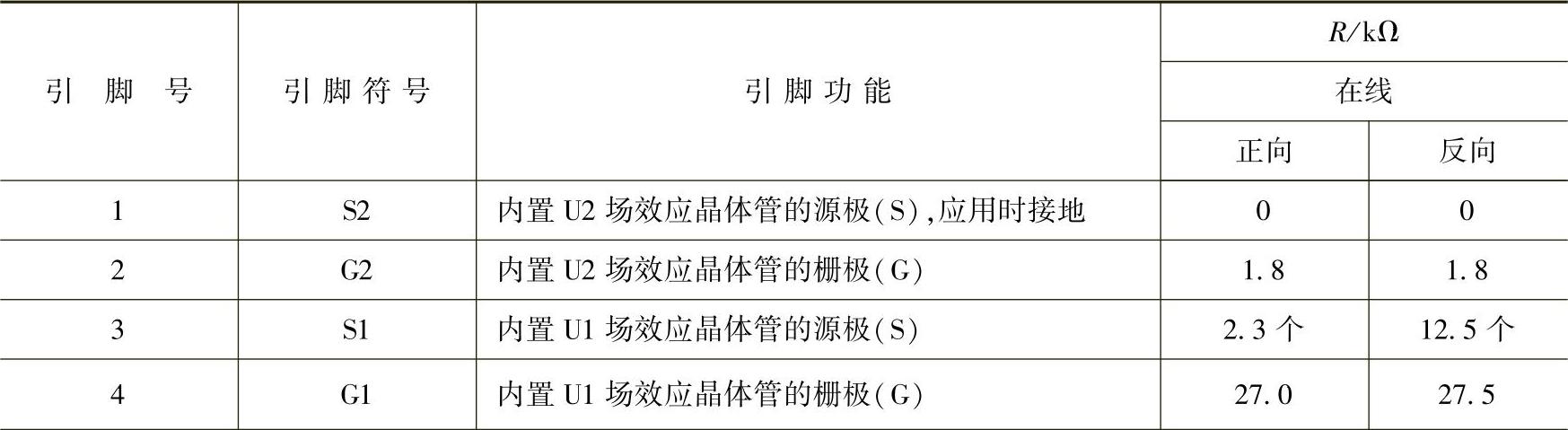

元器件的正确代换是维修好液晶电视机的基本保证。为达到良好的修复目的，必须首先了解电子器件的内部结构及引脚的基本功能。如图1-46中所示的4616BV9Y1R，其内部就由两只场效应管组成，如图1-47所示，其引脚功能见表1-7。因此，要做到元器件的正确代换，一定要确保器件引脚功能一致，且有符合要求的工作参数。有关众多贴片式电子器件的功能及参数可查阅相关手册，这里因篇幅所限就不再做过多举例介绍。
