检修液晶电视的必备测量工具与仪器

2023-06-18 理论教育版权反馈

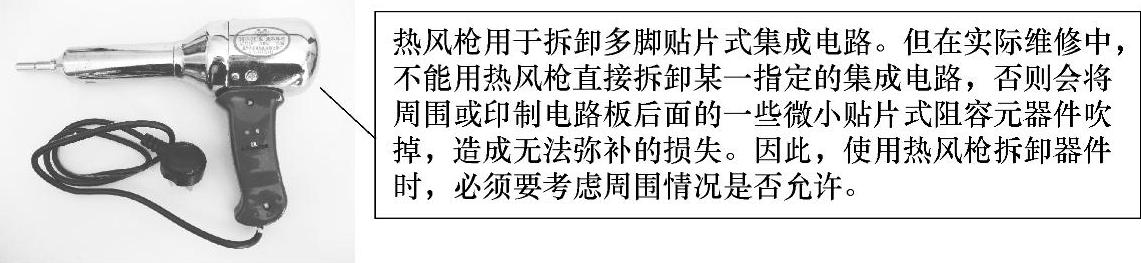

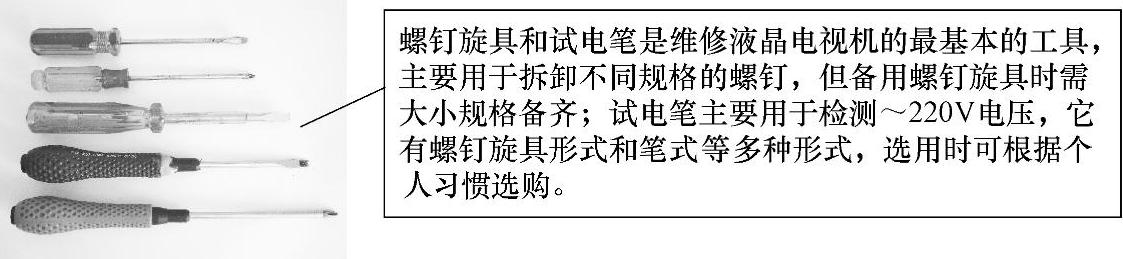

【摘要】：检修液晶电视机的测量仪器比较多，但对于社会维修人员来说，至少应备有万用表、电容表、示波器及一些必备工具。图1-23 常用示波器实物图4.必备工具用于维修液晶电视机的必备工具可因地而异，既可以购买一些专用工具，也可以自制一些有效工具，这些工具如图1-24～图1-34所示。

检修液晶电视机的测量仪器比较多，但对于社会维修人员来说，至少应备有万用表、电容表、示波器及一些必备工具。

1.万用表

万用表的种类较多，如数字万用表、指针式万用表等。在社会维修实践中最适宜使用磁电系整流式便携多量限万用表，如图1-21所示。

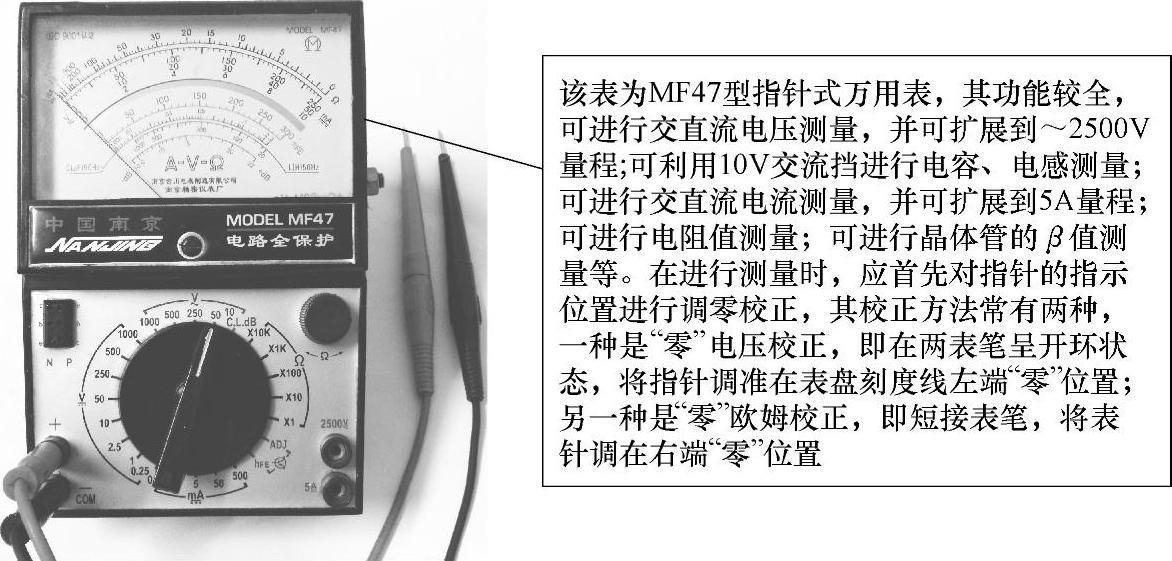

图1-21 常用MF47型指针式万用表实物图

在维修实践中，磁电系整流式便携多量限万用表是家电维修人员检测判断电子线路最常用、最简单的重要仪表之一。其主要优点是灵敏度高、反应速度快、读数刻度准确、易于携带、操作方便、功能齐全。

2.电容电感表

电容电感表是测量电容器和电感器的专用仪表，是维修实践中最实用的仪表之一，如图1-22所示。有关电容电感表的使用方法可参照其使用说明书，但有关更详细的使用技巧及注意事项可参阅笔者编著的《一步一图学用万用表检测电子元器件》一书（由机械工业出版社出版）。故这里因篇幅所限就不予多述。

图1-22 常用VC6243电容电感表实物图

3.示波器

示波器是彩色电视机故障检修中十分重要的一种仪器，通过它可观察各主要工作点的信号波形，从而帮助维修人员快速准确地判断出故障原因，保证维修工作顺利进行。其实物如图1-23所示。示波器的种类及型号较多，购买时可根据维修人员的经济条件进行选择。有关示波器的使用方法可参照其使用说明书，但有关更详细的使用技巧及注意事项可参阅笔者编著的《一步一图学用万用表检测电子元器件》一书（由机械工业出版社出版）。这里因篇幅所限就不便多述。
