图乘法计算位移的解题步骤:
(1)画出结构在实际荷载作用下的弯矩图MP;
(2)根据所求位移选定相应的虚拟状态,画出单位弯矩图图;
(3)分段计算一个弯矩图的面积A及其形心所对应的另外一个弯矩图的竖标yC;
(4)将A、yC代入图乘公式计算所求位移。
【例13-5】求图13-16(a)所示简支梁中点C的竖向位移ΔCV。梁的EI为常数。
图13-16 例13-5图
解:在简支梁中点C加单位竖向力如图13-16(c)所示。

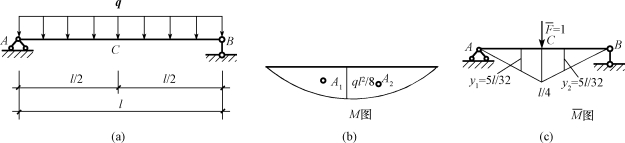

分别作荷载产生的弯矩图M图和单位力产生的弯矩图图,如图13-16(b)、(c)所示。
因M图是曲线,应以M图作为A,而图是由折线组成,应分两段图乘。但因图形对称,可计算一半再乘以2。
所以
【例13-6】求图13-17(a)所示外伸梁C点的竖向位移ΔCV。梁的EI为常数。
解:在C点加竖向单位力,如图13-17(c)所示。

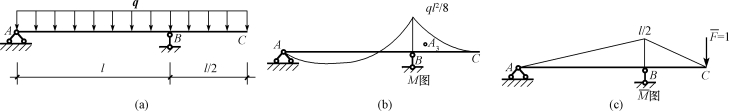

分别作荷载及单位力所产生的M图[图13-17(b)]和图[图13-17(c)]。
图13-17 例13-6图
图包括两段直线,所以,整个梁应分为AB和BC两段进行图乘。AB段的M图可以分解为一个在基线上边受拉的三角形A1和一个在基线下边受拉的标准二次抛物线图形A2。BC段的M图则为一个标准二次抛物线图形A3,如图13-18所示。
图13-18 例13-6图(二)

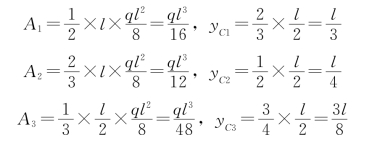

M图中各分面积与相应的图中的纵坐标分别计算如下:
于是C点的竖向位移为
【例13-7】求图13-19(a)所示悬臂刚架梁中点D的竖向位移ΔDV。各杆的EI为常数。
图13-19 例13-7图
解:在梁中点D加竖向单位力,如图13-19(c)所示。分别作荷载作用下的M图[图13-19(b)]和单位力作用的图[图13-19(c)]。
在应用图乘法时,把单位力产生的图作为图形的面积A,其中梁上的
图面积作为A1,柱上的
图面积作为A2。

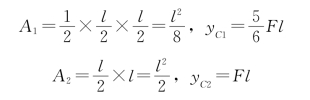

图中各分面积与相应的M图中的纵坐标分别计算如下:
于是D点的竖向位移为
