单跨静定梁在实际工程中应用较多,例如一般钢筋混凝土过梁、起重机梁等,其内力分析方法已在第六章中作了详细介绍。但是,由于对它进行分析是各种结构内力分析的基础,因此在本章中作以简要的复习和介绍。
1.梁内任一截面上的内力
在任意荷载作用下,平面杆件的任意截面上一般有三个内力:轴力N、剪力V和弯矩M(图12-2)。
图12-2 梁内任一截面上的内力
轴力:截面一侧所有外力沿杆轴线切线方向的投影代数和。轴力以拉力为正,压力为负。
剪力:截面一侧所有外力沿杆轴线法线方向的合力。剪力以绕隔离体顺时针转动者为正。
弯矩:截面一侧所有外力对截面形心力矩的代数和。在水平杆件中,当弯矩使杆件下部受拉时弯矩为正。
作内力图时,轴力图、剪力图要注明正负号,弯矩图规定画在杆件受拉的一侧,不用注明正负号。
对于水平放置的直梁,当所有外力垂直于梁轴线时,横截面上只有剪力、弯矩,没有轴力。
2.叠加法作弯矩图
用叠加法作弯矩图可使弯矩图的绘制工作得到简化,这种绘制弯矩图的方法应熟练掌握。
(1)叠加原理。几个力对杆件的作用效果,等于每一个力单独作用效果的总和。

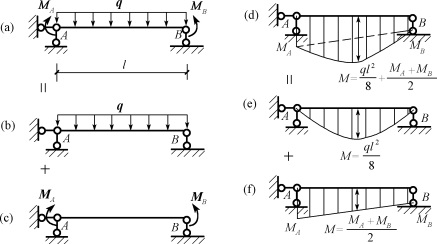

如图12-3(a)所示的简支梁,其承受均布荷载q和力偶MA、MB的作用。作弯矩图时,可分别绘出两端弯矩MA、MB和均布荷载q作用时的弯矩图[图12-3(e)、(f)],然后将两个弯矩图相应的竖标叠加,即得总的弯矩图,如图12-3(d)所示。
注意:弯矩图的叠加,是指各个截面对应的弯矩竖标的代数和,而不是弯矩图的简单拼合,竖标应垂直于杆轴,凸向与荷载指向一致。如图12-3(f)跨中弯矩与图12-3(e)跨中弯矩叠加时,竖标应垂直于杆轴线AB。叠加后,跨中的实际弯矩为。
图12-3 弯矩图的叠加原理
(2)分段叠加原理。上述叠加法绘弯矩图,可以应用于结构中任意直杆段的弯矩图。

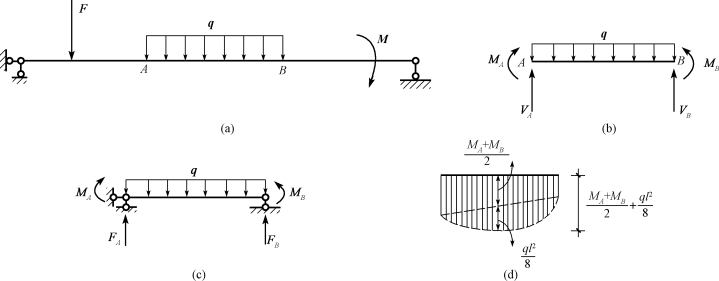

如要作图12-4(a)直杆中AB段的弯矩图,可截取AB段为隔离体,如图12-4(b)所示,隔离体上除作用有均布荷载q外,在杆端还作用有弯矩MA、MB和剪力VA、VB。将图12-4(b)和图12-4(c)的简支梁比较,受力情况相同,并由平衡条件知FA=VA、FB=VB,可见两者完全相同。即AB段的弯矩图与图12-4(c)简支梁的弯矩图完全相同,这样,做任意直杆段的弯矩图的问题,就归结为相应简支梁弯矩图的问题。
图12-4 弯矩图分段叠加原理
由叠加法作出AB段的弯矩图,如图12-4(d)所示。
现将分段叠加法作弯矩图的步骤归纳如下:
①选择外荷载的不连续点(如集中力作用点、集中力偶作用点、分布荷载的起点和终点及支座结点等)为控制截面,求出控制截面的弯矩值。
②分段绘制弯矩图。当控制截面间无荷载时,用直线连接两控制截面的弯矩值,即得该段的弯矩图;当控制截面间有荷载时,先用虚线连接两控制截面的弯矩值,然后依此虚线为基线,再叠加这段相应简支梁的弯矩图,从而绘制出最后的弯矩图。
3.斜梁的内力计算与内力图的绘制
在建筑工程中,常会遇到杆轴倾斜的斜梁,如图12-5所示的楼梯梁等。
图12-5 楼梯梁
当斜梁承受竖向均布荷载时,按荷载分布情况的不同,可有两种表示方式。一种如图12-6所示,斜梁上的均布荷载q按照沿水平方向分布的方式表示,如楼梯受到的人群荷载的情况就是这样;另一种如图12-7所示,斜梁上的均布荷载q′按照沿杆轴线方向分布的方式表示,如楼梯梁的自重就是这种情况。
图12-6 斜梁上荷载沿水平方向分布
由于按水平距离计算时,以图12-6所示方式较方便,故通常将后者[图12-7(b)]也改为前者的分布方式,而以图12-7(a)所示的沿水平方向分布的荷载q来代替。由于图12-7所示两个微段荷载应为等值,故有
qdx=q′ds
由此可得
图12-7 斜梁上荷载沿轴线方向分布
单跨斜梁的内力除了弯矩和剪力之外,还有轴向力。斜梁的计算过程可以用下面的例题来说明。
【例12-1】图12-8(a)为一简支斜梁AB,承受沿水平方向作用的均布荷载q,试作其内力图。
解:由平衡条件求出支座反力:
求内力时,可求距离A为x的任一截面C的内力,将C截面切开,取AC段为隔离体,如图12-8(b)所示,C截面上内力有N、V、M,根据平衡条件列出C截面各内力方程:
由内力方程可绘出斜梁的N、V、M图,如图12-8(c)、(d)、(e)所示。
图12-8 简支斜梁
