工程中常见的约束及反力分析

【摘要】:下面对工程中一些常见的码约束进行分类分析,并归纳出其反力特点。因此,柔性约束产生的约束反力总是通过接触点、沿着柔性体中心线而背离被约束的物体。链条或胶带绕在轮子上时,对轮子的约束反力沿轮缘切线方向,如图1-8所示。固定铰支座的结构简图及其约束反力如图1-10所示。由于这种约束只限制了竖直方向的运动,因此,其约束反力沿滚轮与支承接触处的公法线方向,指向被约束构件。

下面对工程中一些常见的码约束进行分类分析,并归纳出其反力特点。

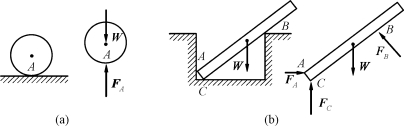

(1)理想光滑面约束。在约束与被约束体的接触面较小且比较光滑的情况下,忽略摩擦因素的影响,就得到了理想光滑面约束。其约束特征为:约束限制被约束物体沿着接触处公法线趋向约束体的运动。故约束反力方向总是通过接触点,沿着接触点处公法线而指向被约束物体。例如轨道对车轮的约束,如图1-5(a)所示;一矩形构件搁置在槽中,其受力如图1-5(b)所示。

图1-5 光滑面约束

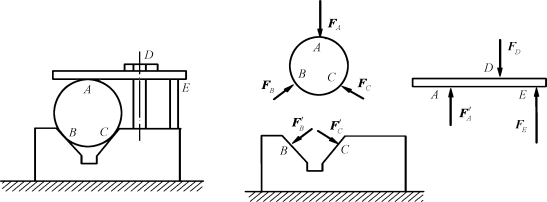

图1-6所示为机械夹具中的V形铁、被夹物体及压板的受力情况,各接触点处均为光滑接触。

图1-6 光滑接触

(2)柔性约束。绳索、链条、皮带、胶带等柔性物体所形成的约束称为柔性约束。这种柔性体只能承受拉力。其约束特征是只能限制被约束物体沿其中心线伸长方向的运动,而无法阻止物体沿其他方向的运动。因此,柔性约束产生的约束反力总是通过接触点、沿着柔性体中心线而背离被约束的物体(即使被约束物体承受拉力作用)。

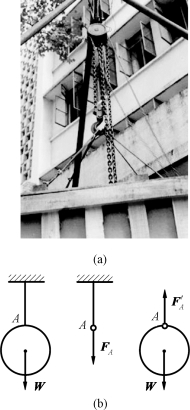

如图1-7(a)所示,绳索悬挂一重物,绳索只能承受拉力,对重物的约束反力F′A如图1-7(b)所示。链条或胶带绕在轮子上时,对轮子的约束反力沿轮缘切线方向,如图1-8所示。

图1-7 柔性约束(一)

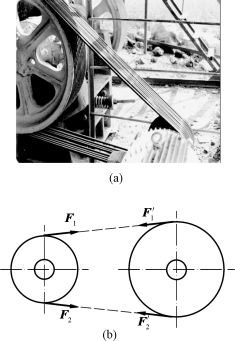

图1-8 柔性约束(二)

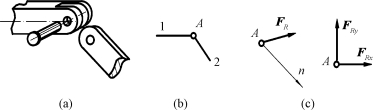

(3)光滑圆柱铰链约束。圆柱形铰链是将两个物体各钻圆孔,中间用圆柱形销钉连接起来所形成的结构。销钉与圆孔的接触面一般情况下可认为是光滑的,物体可以绕销钉的轴线任意转动,如图1-9(a)所示。如门、窗用的合页,起重机悬臂与机座之间的连接等,都是铰链约束的实例。

铰链连接简图如图1-9(b)所示,销钉阻止被约束两物体沿垂直于销钉轴线方向的相对横向移动,而不限制连接件绕轴线的相对转动。因此,根据光滑面约束特征可知,销钉产生的约束反力FR应沿接触点处公法线,必过铰链中心(销钉轴线),如图1-9(c)所示。但接触点位置与被约束构件所受外力有关,一般不能预先确定,因此,FR的方向未定,通常用过销钉中心,且相互正交的两个分力FRx、FRy来表示。

图1-9 光滑圆柱铰链约束

(4)支座约束。

①固定铰支座。铰链结构中有两个构件,若其中一个固定于基础或静止的支承面上,此时称铰链约束为固定铰支座约束。固定铰支座的结构简图及其约束反力如图1-10所示。此外,工程中的轴承也可视为固定铰支座。

图1-10 固定铰支座

②可动铰支座。可动铰支座约束又称为辊轴约束。这是一种特殊的平面铰链,通常与固定铰支座配对使用,分别装在梁的两端。与固定铰支座不同的是,它不限制被约束端沿水平方向的位移。这样当桥梁由于温度变化而产生伸缩变形时,梁端可以自由移动,不会在梁内引起温度应力。由于这种约束只限制了竖直方向的运动,因此,其约束反力沿滚轮与支承接触处的公法线方向,指向被约束构件。其结构与受力简图如图1-11所示。

图1-11 可动铰支座

(5)固定端约束。固定端约束结构如图1-12(a)所示,该约束既限制构件沿任何方向的移动,又限制构件转动。如对于嵌在墙体内的悬臂梁来说,墙体即为固定端。其结构简图及约束反力分别如图1-12(b)、(c)所示。

图1-12 固定端约束

(6)空间球形铰链约束。空间球形铰链的结构如图1-13(a)所示,通常,将构件的一端做成球形后置于另一构件或基础的球窝中。其作用是限制被约束体在空间的移动但不限制其转动。如电视机收音机天线与机体的连接,车床床头灯与床身的连接等都是球形铰链约束。

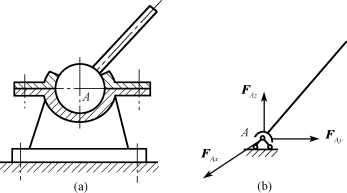

图1-13 空间球形铰链约束

球形铰链约束的特征是限制了杆件端点沿三个方向的移动,但不限制其转动,所以约束反力是通过球心,但方向不能预先确定的一个空间力,可用三个相互正交的分力FAx、FAy、FAz来表示,如图1-13(b)所示。工程中的止推轴承可视为空间球形铰链。

以上只介绍了几种常见约束,在工程中约束的类型远不止这些,有的约束比较复杂,分析时需加以抽象、简化。
