(一)七齿轮式卷取机构

机构作用原理及特点如图8-40 所示，卷取杆的摆动是从插在其下端叉口中的卷取指( 装在筘座脚上) 传来的，卷取杆的上端同卷取钩铰连，卷取钩的钩头搁在卷取棘轮Z1上。当筘座脚向前摆动时，卷取杆后摆，使卷取钩拉动棘轮转过一个角度，棘轮则通过卷取轮系中的变换齿轮Z2、Z3以及其后的齿轮Z5～Z7，使刺毛辊( 卷取辊) 转过一个微小的角度，带动包在它表面上的织物移动一个距离，实现织物的卷取;在筘座脚向后摆动时，卷取钩向机前运动，从棘轮齿的齿背上滑过，由于保持钩对棘轮的制约作用，卷取机构不会因为织物的张力而倒转。抬起保持钩及卷取钩，就可用手转动大齿轮Z7进行退布和卷布。

pagenumber_ebook=191,pagenumber_book=181

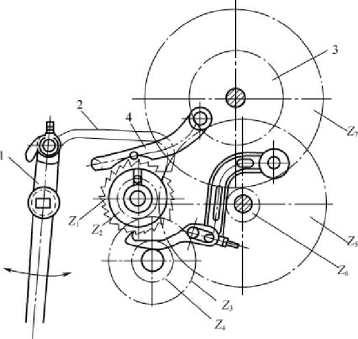

图8-40　七齿轮式卷绕机构

1—卷取杆 2—卷取钩 3—刺毛辊 4—保持钩Z1—棘轮 Z2～Z7—齿轮

整个卷取机构的变速传动轮系由包括首轮棘轮在内的七只齿轮组成，所以习惯上称这种卷取机构为七齿轮卷取机构。

间歇式七齿轮卷取机构的优点是结构简单，调整方便; 缺点是卷取钩工作时对棘轮有撞击作用，容易引起两者的磨损和松动，使织物上出现纬向稀密不匀的现象;保持钩同棘轮轮齿之间实际存在的间隙，还会引起每次卷取以后的织物倒退现象，造成织口和布面的反复游动。为了防止织物卷绕过程中出现松脱现象，需在卷取机构上加装织物卷绕加压装置。

(二)蜗杆式间歇卷取机构

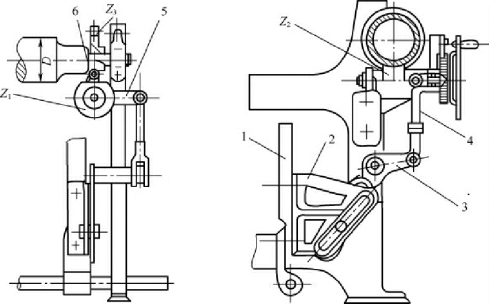

蜗杆式间歇卷取机构如图8-41 所示。装在筘座脚上的导槽架做往复摆动，经卷取杆和连杆，传动撑杆，棘爪便撑动棘轮Z1，与棘轮同轴的蜗杆Z2传动固装在刺毛辊( 卷取辊) 轴上的蜗轮Z3，使刺毛辊转动而卷取织物。棘爪每次可撑动1 ～3 个棘齿，棘轮可以变换，从35T～70T。
