【摘要】：低速提花开口机构多采用中央闭合梭口和半开梭口，而高速提花开口机构多采用全开梭口。所谓单动式是指提花开口机构的刀箱在主轴一回转内，上、下往复运动一次，形成一次梭口。

提花开口机构是由综线控制经纱，可实现每根经纱独立上下运动，用于织制复杂的大花纹组织织物。提花开口机构由提综执行机构和提综控制机构两大部分组成，前者是由提刀、刀架传动竖钩，再通过与竖钩相连的综线控制经纱升降形成所需的梭口; 而后者是对经纱提升的次序进行控制，有机械式和电子式两种方式。机械式是由花筒、纹板和横针等实现对竖钩的选择，进而控制经纱的提升次序，而电子式是通过微处理器、电磁铁等实现对竖钩的选择。

提花开口机构的容量( 即工作能力) 是以竖钩数目的多少来衡量的，竖钩数也称为口数。提花开口机构的常用公称口数有100，400，600，1440，…，2600 等，实际口数较公称口数略多。100 口的提花开口机构一般只用于织制织物的边字。

提花开口机构有单动式和复动式之分。

提花开口机构所形成的梭口可分为中央闭合梭口、半开梭口和全开梭口三种形式。低速提花开口机构多采用中央闭合梭口和半开梭口，而高速提花开口机构多采用全开梭口。

(一)单动式提花开口机构

单动式提花开口机构如图8-12 所示。所谓单动式是指提花开口机构的刀箱在主轴一回转内，上、下往复运动一次，形成一次梭口。

1.提综装置提综运动主要由刀箱、提刀和竖钩等完成。刀箱是一个方形的框架，由织机的主轴传动而做垂直升降运动。刀箱内设有若干把平行排列的提刀，对应于每把提刀配置有一列直接联系着经纱的竖钩。竖钩的下部搁置在底板上，并通过首线、通丝与综丝相连，经纱则在综丝的综眼中穿过。每根综丝的下端都有重锤，使通丝和综丝等保持伸直状态，并起回综作用。

当刀箱上升时，如果竖钩的钩部在提刀的作用线上，就被提刀带动一同上升。把同它相连的首线、通丝、综丝和经纱提起，形成梭口上层。刀箱下降时，在重锤的作用下，综丝连同经纱一起下降。其余没有被提升的竖钩仍停在底板上，与之相关联的经纱则处在梭口的下层。

2.选综控制装置选综装置由花筒、横针、横针板等组成。横针同竖钩呈垂直配置，数目相等，且一一对应，每根竖钩都从对应横针的弯部通过，横针的一端受弹簧的作用而穿过横针板上的小孔伸向花筒上的小纹孔。花筒同刀箱的运动相配合，作往复运动。纹板覆在花筒上，每当刀箱下降至最低位置，花筒便摆向横针板。如果纹板上对应于横针的孔位没有纹孔，纹板就推动横针竖钩向右移动，使竖钩的钩部偏离提刀的作用线，与该竖钩相关联的经纱在提刀上升时不能被提起;反之，若纹板上有纹孔，纹板就不能推动横针和竖钩，因而竖钩将对应的经纱提起。刀箱上升时，花筒摆向左方并顺转一定角度( 图8-12 中为90°) ，翻过一块纹板。

pagenumber_ebook=166,pagenumber_book=156

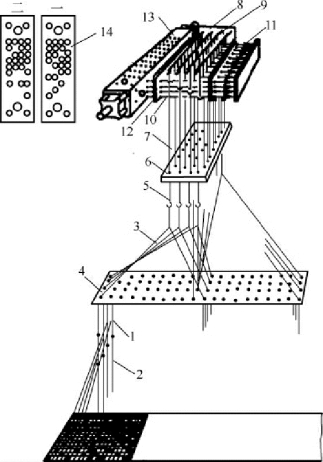

图8-12　单动式提花开口机构示意图

1—综丝 2—重锤 3—通丝 4—目板 5—首线 6—底板 7—竖钩 8—刀箱9—提刀 10—横针 11—弹簧 12—横针板 13—花筒 14—纹板

在提花开口机构上，一块纹板对应一纬的经纱升降信息。图8-12 画出了第1、第2 块纹板的纹孔分布，这两块纹板代表了织物组织的第1、第2 纬的经纬交织状态。

提花开口机构中，竖钩的横向排列称为行，前后排列称为列。行数和列数之积即为竖钩的总数，一般有100 根，400 根，…，1600 根，俗称100 口，400 口，…，1600 口。提花开口机构的工作能力即以此数来衡量。

单动式提花开口机构的刀箱在主轴一回转内上、下往复一次，底板与刀箱运动方向相反，也作一次上、下往复。可见，每次提综完成后，梭口上、下两层经纱必在中间位置合并，而后形成新的梭口。显然，单动式机构提刀的运动较为剧烈，不利于高速运转。

(二)复动式提花开口机构

1.复动式半开梭口提花开口机构复动式单花筒提花开口机构如图8-13 所示，相间排列的两组提刀，分别装在两只刀架上。织机主轴回转两转，两组提刀交替升降一次，控制相应的竖钩升降。竖钩的数目是相同容量单动式提花开口机构的两倍。每根通丝由两根竖钩通过首线控制，而这两根竖钩受同一根横针的控制。因此，两只刀架的上升都可使通丝获得上升运动，并能连续上升任何次数。如上次开口竖钩3 上升，竖钩4 在下方维持不动，则竖钩3 下方的首线和全部通丝将随着竖钩3 上升;若下次开口中这组通丝仍需上升，则竖钩3 下降而竖钩4 上升，约在平综位置相遇，继续运动时，首线和通丝即随竖钩4 再次上升，竖钩3 下面的首线将呈松弛状态，所以形成的是半开梭口。

pagenumber_ebook=167,pagenumber_book=157

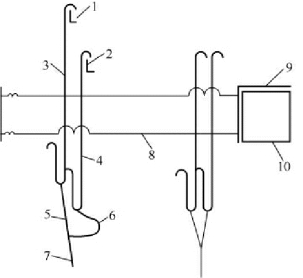

图8-13　复动式单花筒提花开口机构示意图

1，2—提刀 3，4—竖钩 5，6—首线 7—通丝 8—横针 9—纹板 10—花筒

复动式双花筒半开梭口提花开口机构中，一根横针控制一根竖钩，所有横针分成两组，由两只花筒分别控制。两只花筒轮流工作，通常一只花筒管理奇数纬纱时经纱的提升次序，而另一只则管理偶数纬纱时经纱的提升次序。

2.复动式全开梭口提花开口机构全开梭口提花开口机构与半开梭口提花开口机构的不同之处在于当要求经纱连续形成梭口上层时，由于停针刀和竖钩上的停针钩相互作用，使位于上层的经纱维持原状不动。

双钩竖针运动原理如图8-14 所示，交替运动的上、下刀箱与刀箱相配的双钩竖针20、21、22、23 直立在栅板上，与控制双钩竖针的横针16、17、18、19 上的两弯头相配。横针后端由弹簧作用使竖针复位，在横针的前端有辅助横针8、9、10、11，分别与探针4、5、6、7 对应，12、13、14、15为横针推刀箱的推刀。织机主轴一转，纹板纸便沿着花筒上的箭头方向转过一个角度，接着探针开始探测。若纹板纸上有孔，探针4、7 下降，对应的辅助横针8、11 的前端也下降，则当横针推刀向右运动时，由于未对准辅助横针8、11，使8、11 及对应的横针16、19 保持不动，与其相配的竖针20、23 也不动，接着当下刀箱2 上升时，竖针23 被提升，形成梭口的上层，而竖针20 仍保持在提起的位置上。与此同时，若探针5、6 所对应的纹板纸无孔时，探针5、6 下降受阻，与其相对应的辅助横针9、10 及对应的横针17、18 被横针推刀向右推动，横针的弯头又推动竖针21使其脱离停针刀25，待上刀箱1 下降时，竖针21 随之下降。竖针22 则被推开使其脱离下刀箱2 的提刀的作用线，即不被提升，这就使21、22 所连的经纱形成梭口的下层。

双钩型竖针在工作过程中，由于横针的作用会弯曲、变形和磨损，织造厚重织物时将更为严重，从而影响提综能力和织机车速的进一步提高。

pagenumber_ebook=168,pagenumber_book=158

图8-14　双钩竖针运动简图

1，2—上、下刀箱 3—纹板纸 4，5，6，7—探针 8，9，10，11—辅助横针 12，13，14，15—推刀16，17，18，19—横针 20，21，22，23—双钩竖针 24—栅板 25—停针刀
