凸轮及连杆开口机构原理探析

【摘要】:梭口的高度则由凸轮的大、小半径差以及踏综杆作用臂的长短来确定。图8-4织平纹织物所采用的关联式凸轮开口机构1,2—踏综杆 3—踏综杆转子 4—中轴 5—凸轮 6—梭口 7—后综8—前综 9—经纱 10—吊综辘轳(二)积极式凸轮开口机构随着无梭织机的发展,出现了共轭凸轮和沟槽凸轮等积极式的开口机构,使每页综框的升降运动都由一对共轭凸轮或一只沟槽凸轮积极控制。

(一)关联式凸轮开口机构

综框的升降( 即经纱的开口) 运动由凸轮控制和完成,并且各页综框的运动相互关联,称这种开口机构为关联式凸轮开口机构。织平纹织物所采用的关联式凸轮开口机构如图8-4所示。

开口凸轮由中轴传动,凸轮( 也称为踏盘) 每转一周,通过转子使两踏综杆按相反方向上下摆动一次,经吊综钩带动综框,使与吊综辘轳连在一起的前后综框作一次升降运动,开两次梭口。梭口的高度则由凸轮的大、小半径差以及踏综杆作用臂的长短来确定。这种开口机构具有结构简单,安装维修方便,凸轮制造精度要求不高,动力消耗少等优点,但综框运动时会发生前后晃动,使经纱易断头,并且易造成油污疵布等缺点。

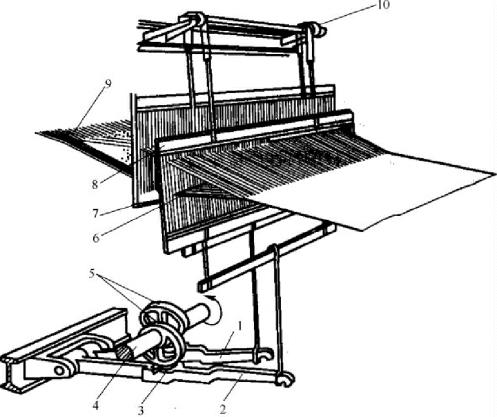

图8-4 织平纹织物所采用的关联式凸轮开口机构

1,2—踏综杆 3—踏综杆转子 4—中轴 5—凸轮 6—梭口 7—后综8—前综 9—经纱 10—吊综辘轳

(二)积极式凸轮开口机构

随着无梭织机的发展,出现了共轭凸轮和沟槽凸轮等积极式的开口机构,使每页综框的升降运动都由一对共轭凸轮或一只沟槽凸轮积极控制。根据该机构处于织机墙板内或墙板外侧可分为内侧式和外侧式两种。

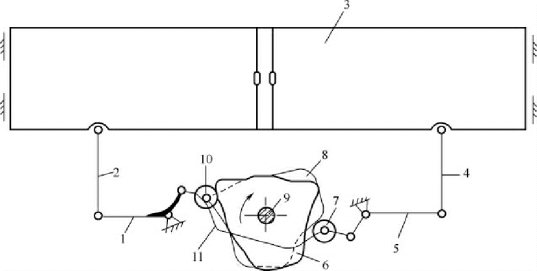

图8-5 共轭凸轮开口机构

1,5—提综杆 2,4—连杆 3—综框 6—主凸轮 7—转子8—副凸轮 9—凸轮轴 10—转子 11—转子杆

内侧式共轭凸轮开口机构如图8-5 所示。在综框下方装着凸轮轴,轴上有多对共轭开口凸轮。每一对凸轮由主凸轮和副凸轮组成,控制一页综框。当主凸轮与转子的接触由小半径转向大半径时,便将转子杆向左推动,通过提综杆和连杆使综框在导轨内下降。这时副凸轮与转子的接触则是由大半径转向小半径,此后该副凸轮接触半径再由小变大时,主凸轮与转子的接触则由大半径转向小半径,将转子杆向右推动,迫使综框在导轨内上升。这种结构的凸轮可按各种织物组织变化来设计,增加了织物的花色品种,并且它是无上梁结构,对操作和提高布面质量都有利;又由于这种内侧式开口机构的凸轮是在综框下方,故可减小占地面积,但在翻改品种时,调换凸轮的操作则不方便。
