整经的工艺流程：分批和分条整经工艺详解

2023-06-16 理论教育版权反馈

【摘要】：(一)分批整经工艺流程分批整经机由筒子架和整经机机头两部分组成。普通分批整经机工艺流程如图7-17( a)所示，新型分批整经机工艺流程如图7-17( b) 所示。(二)分条整经工艺流程分条整经机工艺流程如图7-18 所示，其工艺流程可以分成条带卷绕和倒轴两部分。纱线从筒子上引出，逐条卷绕到整经滚筒上的过程，称作“条带卷绕”。

(一)分批整经工艺流程

分批整经机由筒子架和整经机机头两部分组成。普通分批整经机工艺流程如图7-17( a)所示，新型分批整经机工艺流程如图7-17( b) 所示( 整经机机头部分) 。

pagenumber_ebook=130,pagenumber_book=120

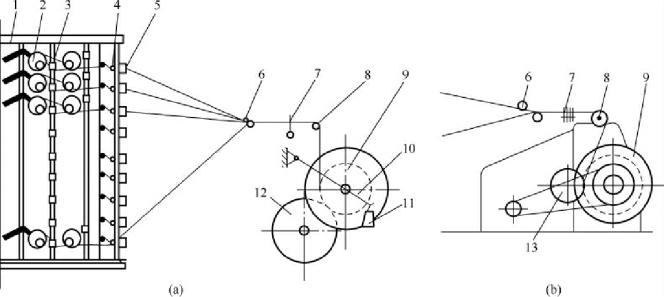

图7-17　分批整经机工艺流程

1—筒子架 2—筒子 3—张力器 4—断纱自停装置 5—导纱瓷板 6—导棒 7—伸缩筘8—导纱辊 9—经轴 10—经轴臂 11—加压重锤 12—大滚筒 13—压辊

在筒子架上安插筒子，纱线自筒子上引出后经张力器、断纱自停装置、导纱瓷板，再通过导棒汇成经纱片进入整经机机头。在机头部分，经纱片穿过伸缩筘，绕过导纱辊而卷绕在经轴上。对于普通分批整经机，经轴装在经轴臂的轴承内。在经轴臂的头端挂有加压重锤，使经轴紧压在大滚筒上，滚筒是积极传动，通过两者的表面摩擦带动经轴完成卷取运动。对于新型分批整经机，经轴为直接传动，并采用直流电动机调速，或交流电动机变频调速，或液压无级变速器调速，由压辊完成对经轴的加压作用。

(二)分条整经工艺流程

分条整经机工艺流程如图7-18 所示，其工艺流程可以分成条带卷绕和倒轴两部分。

pagenumber_ebook=131,pagenumber_book=121

图7-18　分条整经机工艺流程

1—筒子架 2—锥形筒子 3—张力装置 4—断纱自停装置 5—导纱瓷板 6—压筘 7—断纱自停片8—分绞筘 9—定幅筘 10—测长辊 11—导辊 12—大滚筒 13—压辊 14—织轴15—电动机 16—分绞架 17—固定齿条

1.条带卷绕锥形筒子安插在筒子架上，纱线从筒子上引出后，经过导纱瓷板汇成经纱片，穿过后筘、断纱自停片、分绞筘和定幅筘，聚成一定宽度的条带，该宽度等于织轴轴向宽度除以条带总数;接着条带绕过测长辊、导辊卷绕到积极传动的整经滚筒上，当某一根条带卷绕到规定长度时，即被割断，再紧挨着该条带的侧面重新生头，平行卷绕次一条带，依次重复进行，直到绕满规定的条数为止。

纱线从筒子上引出，逐条卷绕到整经滚筒上的过程，称作“条带卷绕”。进行条带卷绕时，为了使整经滚筒上的条带卷绕层不发生塌边现象，滚筒的一端是由若干根角状杯组成的带有一定倾角α 的锥面，第一根条带倚靠该锥面，而卷绕到整经滚筒上，即每绕一层纱( 整经滚筒回转一周) ，纱线沿轴向横移一个恒定的微小距离，以形成截面为平行四边形的卷绕层，如图7-19所示，其后各根条带则依次倚靠前一根条带的锥面卷绕到整经滚筒上。

pagenumber_ebook=131,pagenumber_book=121

图7-19　平行四边形的卷绕层

整经滚筒回转一周，纱线沿轴向移动一个恒定的微小的距离，这称作“导条运动”。导条运动通常是由导条器来完成的。定幅筘、测长辊和导辊都安装在该导条器上，由丝杆驱动沿整经滚筒轴向作导条运动。

2.倒轴条带卷绕结束后开始“倒轴”，整经滚筒上的全部条带绕过导辊倒卷成织轴，如图7-18 所示，倒轴时织轴积极传动，整经滚筒则由经纱张力消极拖动。为使织轴两侧的边盘在倒轴过程中始终对齐整经滚筒上截面为平行四边形的条带退绕层，要求织轴一边回转一边作等速轴向移动。织轴轴向移动和导条运动满足在整经滚筒回转一周的时间内，两者的位移大小相等、方向相反;织轴轴向移动的总位移量应等于导条运动的总位移量。
