自动装置电路识读优化

【摘要】:图8-29是自动重合闸装置的基本电路原理图。在合闸运行时,如果线路出现短路过电流,继电器过电流保护装置中的KA常开触头闭合,跳闸线圈YR得电,将断路器QF跳闸。备用电源自动投入装置电路如图8-30所示。

1.自动重合闸装置

电力系统(特别是架空线路)的短路故障大多数是暂时性的,例如因雷击闪电、鸟兽跨接导线、大风引起偶尔碰线等引起的短路,在雷电过后、鸟兽被烧死后、大风过后线路大多数能恢复正常。如果在供配电系统采用自动重合闸装置,能使断路器跳闸后自动重新合闸,可迅速恢复供电,提高供电的可靠性

图8-29是自动重合闸装置的基本电路原理图。

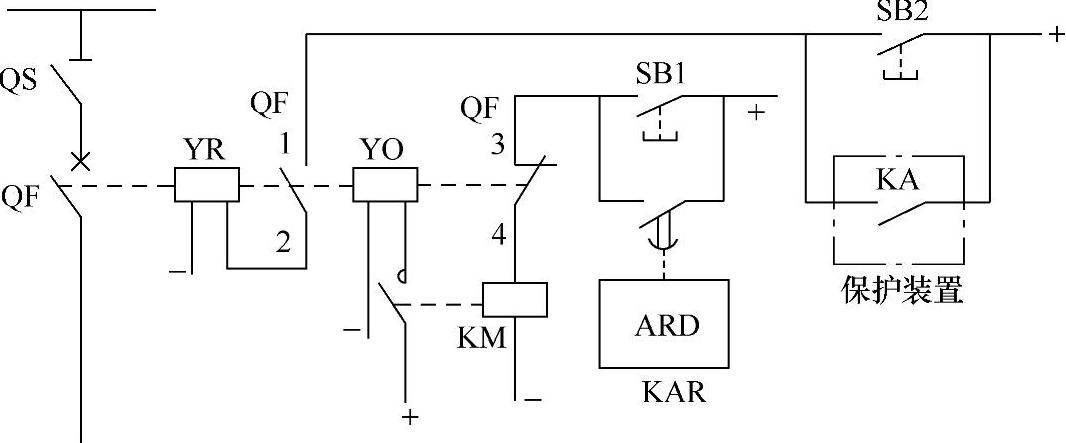

图8-29 自动重合闸装置的基本电路原理图

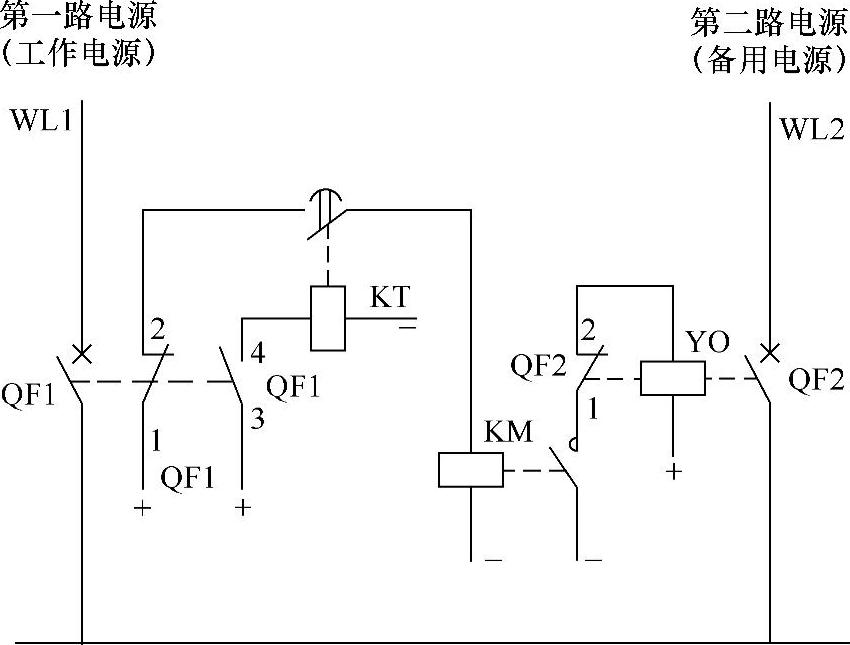

图8-30 备用电源自动投入装置电路

在手动合闸时,按下按钮SB1,接触器KM线圈得电,KM常开触头闭合,合闸线圈YO得电,将断路器QF合闸。合闸后,QF的辅助常开触头1、2闭合,辅助常闭触头3、4断开。

在手动跳闸时,按下按钮SB2,跳闸线圈YR得电,将断路器QF跳闸。跳闸后,QF的辅助常开触头1、2断开,辅助常闭触头3、4闭合。

在合闸运行时,如果线路出现短路过电流继电器过电流保护装置中的KA常开触头闭合,跳闸线圈YR得电,将断路器QF跳闸。跳闸后,QF的辅助常闭触头3、4处于闭合,同时重合闸继电器KAR起动,经设定时间后,其延时闭合触头闭合,接触器KM线圈得电,KM常开触头闭合,合闸线圈YO得电,将断路器QF合闸。如果线路的短路故障未消除,继电器过电流保护装置中的KA常开触头又闭合,跳闸线圈YR再次得电使断路器QF跳闸。由于电路采取了防止二次合闸措施,重合闸继电器KAR不会使其延时闭合触头再次闭合,断路器也就不会再次合闸。

2.备用电源自动投入装置

在对供电可靠性要较高的变配电所,通常采用两路电源进线,在正常时仅使用其中一路供电,当该路供电出现中断时,备用电源自动装置可自动将另一路电源切换为供电电源。

备用电源自动投入装置电路如图8-30所示。

WL1为工作电源进线,WL2为备用电源进线,在正常时,断路器QF1闭合,QF2断开。如果线路WL1的电源突然中断,失压保护电路(图中未画出)使断路器QF1跳闸,切断线路WL1与母线的连接,同时QF1的辅助常闭触头1、2闭合,辅助常开触头3、4断开,QF1的触头3、4断开使时间继电器KT线圈失电,KT延时断开触头不会马上断开,接触器KM线圈得电,KM常开触头闭合,合闸线圈YO得电,将断路器QF2合闸,第二路备用电源经线路WL2送到母线,QF2合闸成功后,其辅助常闭触头1、2断开,切断YO线圈的电源,可防止线圈YO长时间通电而损坏,经设定时间后KT延时断开触头断开,切断接触器KM线圈的电源,KM常开触头断开。
