如何识读电测量仪表电路?

【摘要】:电测量仪表电路的功能是测量一次电路的有关电参数,由于一次电路的电压高、电流大,故二次电路的电测量电路需要配接电压互感器和电流互感器。图8-28是6~10kV线路的电测量仪表电路。从图8-28a所示的电路原理图可清晰看出一次电路、互感器和各仪表的实际连接关系,而图8-28b所示的展开图则将仪表的电流回路和电压回路分开绘制,能直观说明仪表的电流线圈与电流互感器的连接关系和仪表的电压线圈与电压小母线的连接关系。

电测量仪表电路的功能是测量一次电路的有关电参数(电流、有功电能和无功电能等),由于一次电路的电压高、电流大,故二次电路的电测量电路需要配接电压互感器电流互感器

图8-28是6~10kV线路的电测量仪表电路。该电路使用了电流表PA、有功电能表PJ1和无功电能表PJ2,这些仪表通过配接电流互感器TA1、TA2和电压互感器TV对一次电路的电流、有功电能和无功电能进行测量。3个仪表的电流线圈串联在一起接在电流互感器二次绕组两端,以U相为例,测量电路电流途径为:TA1二次绕组上端→有功电能表PJ1①脚入→电流线圈→PJ1③脚出→无功电能表PJ2①脚入→电流线圈→PJ2③脚出→电流表PA②脚入→电流线圈→PA①脚出→TA1二次绕组下端;有功电能表和无功电能表的电压线圈均并接在电压小母线上,在电压小母线上有电压互感器的二次绕组提供的电压。从图8-28a所示的电路原理图可清晰看出一次电路、互感器和各仪表的实际连接关系,而图8-28b所示的展开图则将仪表的电流回路和电压回路分开绘制,能直观说明仪表的电流线圈与电流互感器的连接关系和仪表的电压线圈与电压小母线的连接关系。

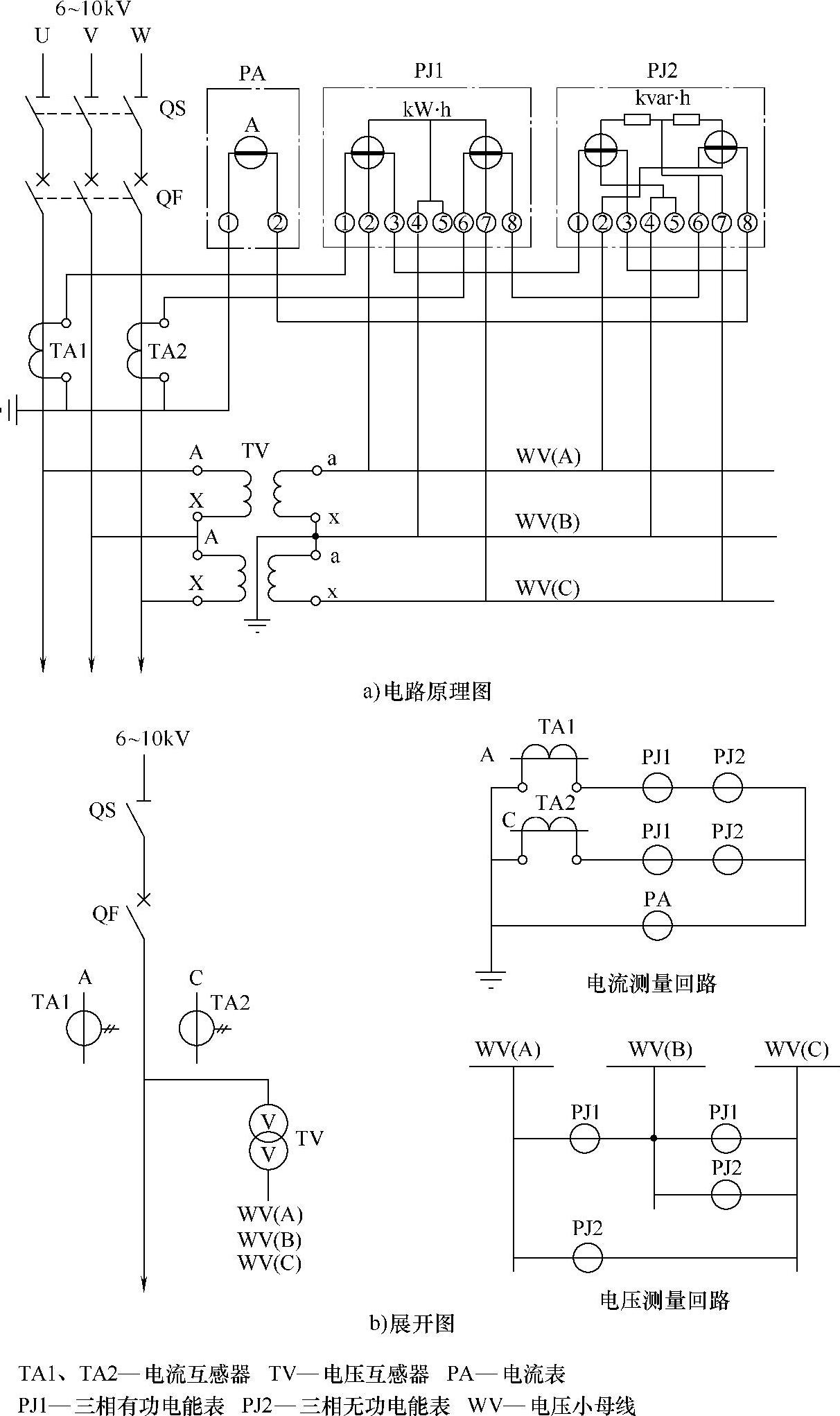

图8-28 6~10kV线路的电测量仪表电路
