中央信号电路的识读技术探析
【摘要】：中央信号电路装设在变配电所值班室或控制室中，它包括事故信号电路和预告知信号电路。图8-24是一种采用了ZC-23型冲击继电器的中央复归式事故音响信号电路。
中央信号电路装设在变配电所值班室或控制室中，它包括事故信号电路和预告知信号电路。
1.事故信号电路
事故信号电路的作用是在断路器出现事故跳闸时产生声光信号告知值班人员。事故信号有音响信号和灯光信号，音响信号由电笛（蜂鸣器）发出，灯光信号通常为绿色指示灯发出的闪光信号，音响信号是公用的，只有出现事故断路器跳闸，音响信号就会发出，提醒值班人员，灯光信号是独立的，用于指明具体的跳闸断路器。
在信号电路发出音响信号后，解除音响信号（即让音响信号停止）有两种方法，分别是就地复归和中央复归。就地复归就是将事故跳闸的断路器控制电路中的控制开关由“合闸后”切换到“跳闸”来停止音响信号，这种方式的缺点是灯光信号会随音响信号一起复归，在较复杂的变配电所一般不采用这种复归电路。中央复归是先复归音响信号，而灯光信号则保持，便于让值班人员根据灯光信号了解具体故障位置，音响信号复归后，若有新的断路器事故发生，音响信号又会发出。
图8-24是一种采用了ZC-23型冲击继电器的中央复归式事故音响信号电路。冲击继电器是一种由电容、二极管、中间继电器和干簧继电器等组成的继电器，图8-24点画线框内为其电路结构。

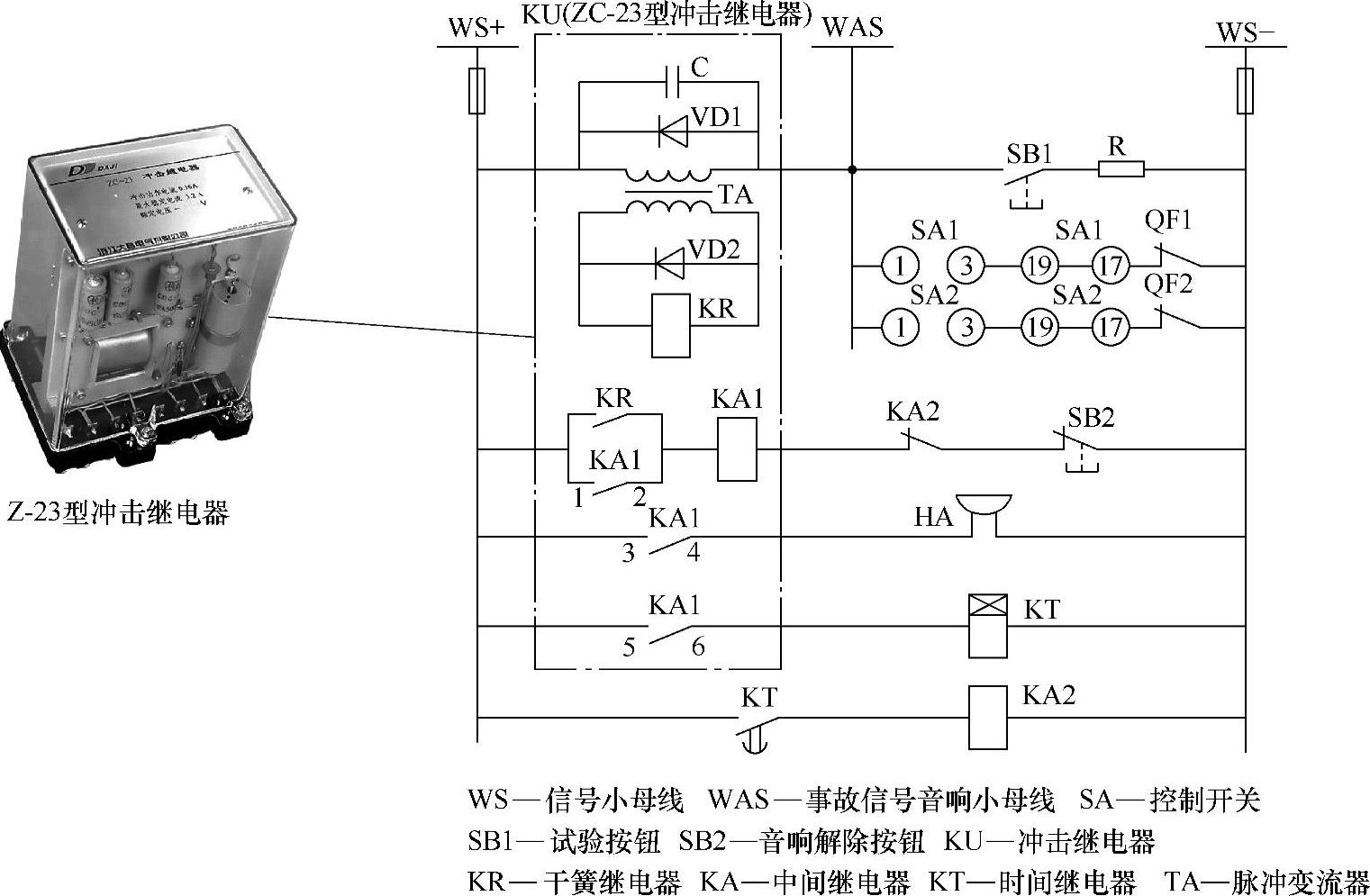

图8-24 一种采用ZC-23型冲击继电器的中央复归式事故音响信号电路
当一次电路的某断路器发生事故跳闸（如过电流跳闸）时，其辅助常闭触头闭合，如发生QF1断路器跳闸时，图8-24中的QF1辅助常闭触头闭合，由于是断路器是事故跳闸，不是人为控制跳闸，故控制开关SA1仍处于“合闸后”位置，开关的1、3触头和19、17触头都是接通的，SA1、SA2采用LW2-Z型万能转换开关，其触头在各挡位的通断情况如图8-24所示，WAS小母线与WS-小母线圈通过SA1和QF1辅助常闭触头接通，马上有电流流过冲击继电器内部的脉冲变流器TA的一个绕组（电流途径是：WS+→TA绕组→WAS小母线→SA1的触头1、3和19、17→QF1辅助常闭触头→WS-），绕组马上产生左正右负的电动势，电动势再感应到二次绕组，为干簧继电器KR线圈供电，KR触头马上闭合，中间继电器KA1线圈得电，KA1的触头1、2闭合，自锁KA1线圈供电，KA的触头3、4闭合，蜂鸣器HA获得电压，发出事故音响信号，KA1的触头5、6闭合，时间继电器KT线圈得电，经设定时间后，KT延时闭合触头闭合，中间继电器KA2线圈得电，KA2常闭触头断开，KA1线圈失电，KA1的触头3、4断开，切断蜂鸣器HA的供电，音响信号停止。
任何线圈只有在流过的电流发生变化时才会产生电动势，故QF1辅助常闭触头闭合后，待流过TA一次绕组电流大小稳定不变化时，该绕组上电动势消失，二次绕组上的感应电动势也会消失，也就是说TA绕组产生的电动势是短暂的，干簧继电器KR线圈失电，KR常开触头断开，KA1线圈依靠KA的自锁触头1、2供电。TA一次绕组两端并联的C、VD1起抗干扰作用，如果一次绕组产生的左正右负电动势过高，该电动势会对C充电而有所降低，如果WAS、WS-小母线之间突然断开，TA一次绕组会产生左负右正的电动势，如果该电动势感应到二次绕组，会使干簧继电器线圈得电而动作，VD1的存在可使TA一次绕组左负右正电动势瞬间降到1V以下，二极管VD2的作用与V1相同，这样可确保在WAS、WS-小母线之间突然断开（如SA1的触头1、3断开）时干簧继电器不会动作，电路不会发生音响信号。SB1为试验按钮，当按下SB1时，WAS、WS-小母线之间人为接通，用于测试断路器跳闸后音响电路是否正常。SB4为手动复归按钮，按下SB2可使KA1线圈失电，最终切断蜂鸣器的供电。
2.预告信号电路
预告信号的作用是在供配电系统出现故障或不正常时告知值班人员，使之及时采取适当措施来消除这些不正常情况，防止事故发生和扩大。事故信号是在事故已发生而使断路器跳闸时发出，而预告信号则是在事故未发生但出现不正常情况（如一次电路电流过大）时发出。
预告信号一般有单独的灯光信号和公用音响信号。灯光信号通常为光字牌中的灯光，可让值班人员了解具体的不正常情况，音响信号的作用是引起值班人员的注意，为了与事故音响信号的蜂鸣发声有所区别，预告信号的发声器件一般采用电铃。
音响预告信号电路可分为可重复动作的中央预告音响信号电路和不可重复动作的中央预告音响信号电路，中央预告音响信号电路工作原理与图8-24所示的中央复归式事故音响信号电路相似，这里介绍一种不可重复动作的中央预告音响信号电路，如图8-25所示。

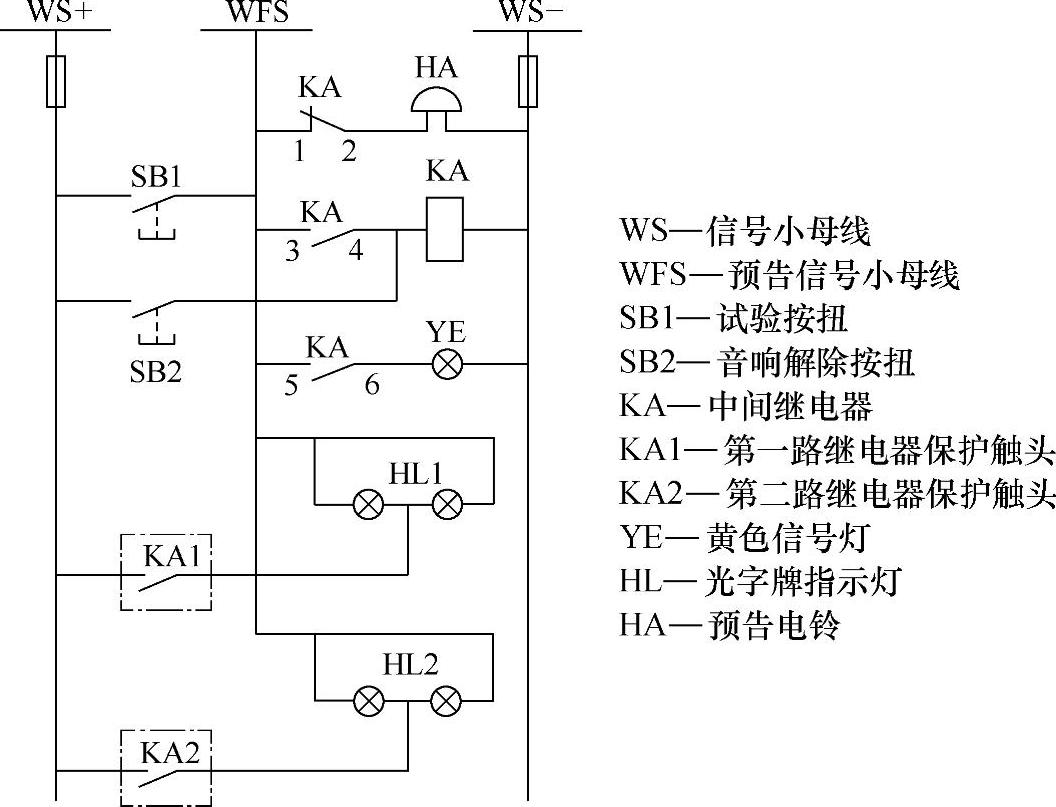

图8-25 一种不可重复动作的中央预告音响信号电路
当供配电系统出现某个不正常情况时，如一次电路的电流过大，引起继电器保护电路的KA1常开触头闭合，图8-25中的光字牌HL1和预告电铃HA同时有电流流过（电流途径是：WS+→KA1→HL1→KA触头→HA→WS-），电铃HA发声提醒值班人员注意，光字牌HL1发光指示具体不正常情况。值班人员按下SB2按钮，中间继电器KA线圈得电，KA的常闭触头1、2断开，切断电铃的电源使铃声停止，KA的常开触头3、4闭合，让KA线圈在SB2断开后继续得电，KA的常开触头5、6闭合，黄色指示灯YE发光，指示系统出现了不正常情况且未消除。当出现另一种不正常情况使继电器保护电路的KA2触头闭合时，光字牌指示灯HL2发光，但因KA的常闭触头1、2已断开，故电铃不会再发声。当所有不正常情况消除后，所有继电器保护电路的常开触头（图中为KA1、KA2）均断开，黄色指示灯和所有HL都会熄灭，如果仅消除了某个不正常情况（还有其他不正常情况未消除），只有消除了不正常情况的HL会熄灭，YE仍会亮。
