如何识读断路器控制和信号电路？
【摘要】：一次电路中的断路器可采用手动方式直接合闸和跳闸，也可采用合闸和跳闸控制电路来控制断路器合闸和跳闸，采用电路控制可以在远距离操作，操作人员不用进入高压区域。在操作断路器时，一般会采用信号电路指示断路器的状态。图8-22 某个10kV电源进线断路器控制和信号电路1.万能转换开关图8-22所示电路中用到了万能转换开关，这种开关在其他二次电路中也常常用到。图8-23 LW2-Z-1a、4、6a、40、20/F8型万能转换开关的图形符号
一次电路中的断路器可采用手动方式直接合闸和跳闸，也可采用合闸和跳闸控制电路来控制断路器合闸和跳闸，采用电路控制可以在远距离操作，操作人员不用进入高压区域。在操作断路器时，一般会采用信号电路指示断路器的状态。

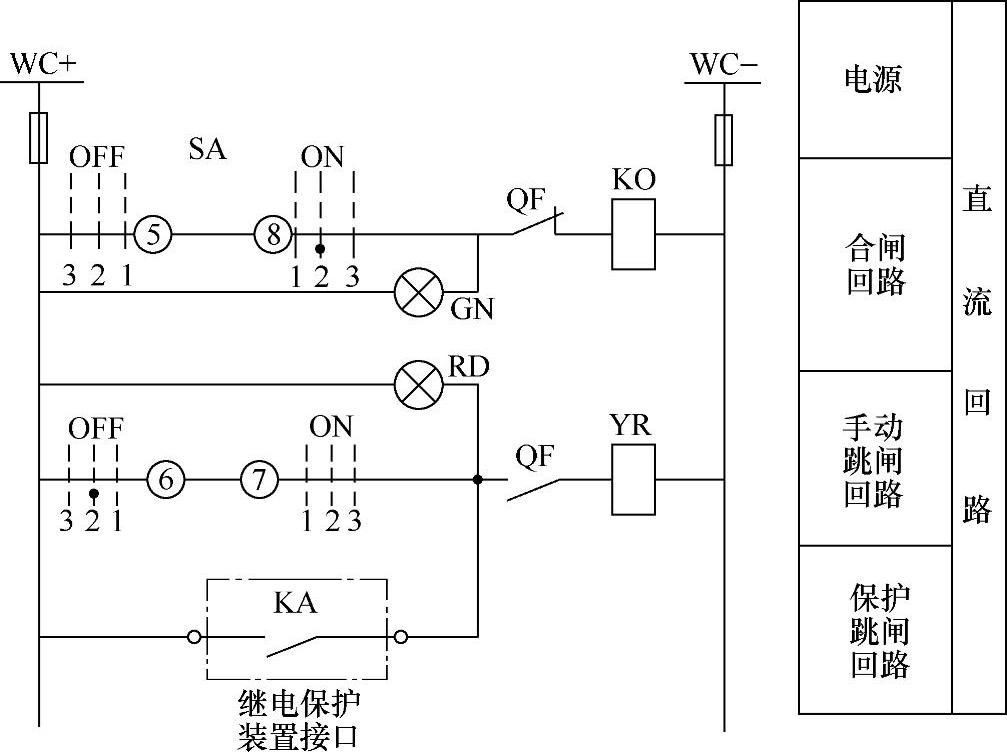

图8-22是某个10kV电源进线断路器控制和信号电路，SA为万能转换开关，KO为合闸线圈，YR为跳闸线圈，GN为跳闸信号指示灯（绿色），RD为合闸信号指示灯（红色）。
图8-22 某个10kV电源进线断路器控制和信号电路
1.万能转换开关
图8-22所示电路中用到了万能转换开关，这种开关在其他二次电路中也常常用到。万能转换开关由多层触头中间叠装绝缘层而构成，开关置于不同挡位时不同层的触头接通情况是不同的。万能转换开关详细介绍参见第3章3.1节有关内容。

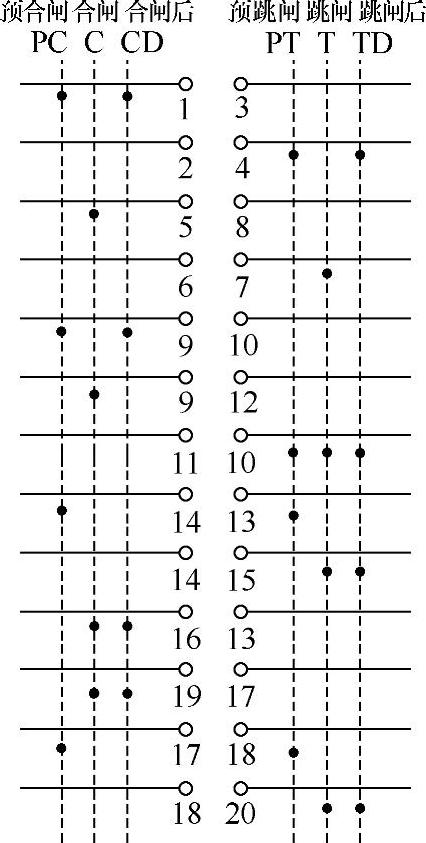

LW2-Z-1a、4、6a、40、20/F8型万能转换开关在二次电路中应用较为广泛，其图形符号如图8-23所示，从符号中可以看出，当开关置于“合闸”挡时，其触头⑤、⑧是接通的，当开关置于“跳闸”挡时，其触头⑥、⑦是接通的。
2.电路分析
1）合闸控制及信号指示。图8-22中的万能转换开关SA分为ON、OFF两部分，每部分有3个挡位，ON部分用于合闸控制，1、2、3挡分别为预合闸、合闸和合闸后，OFF部分用作跳闸控制，1、2、3挡分别为预跳闸、跳闸和跳闸后。在对断路器进行合闸控制时，先将开关旋到预合闸挡（ON部分的挡位1），然后再旋到合闸挡，SA的触头⑤、⑧接通，合闸线圈KO得电，将断路器合闸。合闸后断路器的辅助常闭触头QF断开，合闸线圈断电，同时断路器的辅助常开触头QF闭合，指示灯RD亮，指示断路器处于合闸状态。SA的合闸挡是一个非稳定挡，当SA旋到该挡时会短时接通触头⑤、⑧，然后自动弹到合闸后挡停止，将触头⑤、⑧断开，与断开的辅助常闭触头QF一起双重保证合闸线圈断电。在指示灯RD点亮时，虽然有电流流过跳闸线圈YR，但由于指示灯RD的电阻很大，流过线圈YR的电流很小，故不会引起断路器跳闸。
2）跳闸控制及信号指示。在对断路器跳闸控制时，先将开关旋到预跳闸挡（OFF部分的挡位1），然后再旋到跳闸挡，SA的触头⑥、⑦接通，跳闸线圈YR得电，断路器马上跳闸，跳闸后断路器的辅助常开触头QF断开，跳闸线圈断电，同时断路器的辅助常闭触头QF闭合，指示灯GN亮，指示断路器处于跳闸状态。在SA旋到跳闸挡时短时接通触头⑥、⑦，然后自动弹到跳闸后挡停止，将触头⑥、⑦断开，与断开的辅助常开触头QF一起双重保证合闸线圈断电。
3）保护跳闸及信号指示。如果希望该电路有过电流跳闸保护功能，可以将过电流保护电路中的有关继电器触头接到图8-22虚线框内的接线端，当一次电路出现过电流而使过电流保护电路的有关KA触头闭合时，图8-22中的YR跳闸线圈会因闭合的KA触头而得电，使一次电路中的断路器跳闸，实现过电流跳闸保护控制。保护跳闸后，断路器QF辅助常闭触头闭合，GN指示灯亮，指示断路器处于跳闸状态。
图8-23 LW2-Z-1a、4、6a、40、20/F8型万能转换开关的图形符号
