直流操作电源的识别与应用技巧
【摘要】：二次电路主要包括断路器控制电路、信号电路、保护电路和测量电路等，直流操作电源的任务就是为这些电路提供工作电源。Ⅰ段母线上的直流电源送给断路器控制电路，Ⅱ段母线上的直流电源分别送到信号电路、保护电路一和保护电路二。在直流母线为各二次电路供电的+、-电源线之间，都接有一个指示灯和电阻，指示灯用于指示该路电源的有无，电阻起限流作用，降低流过指示灯的电流。
二次电路主要包括断路器控制电路、信号电路、保护电路和测量电路等，直流操作电源的任务就是为这些电路提供工作电源。硅整流电容储能式电源是一种应用广泛的直流操作电路，其电路结构如图8-21所示。

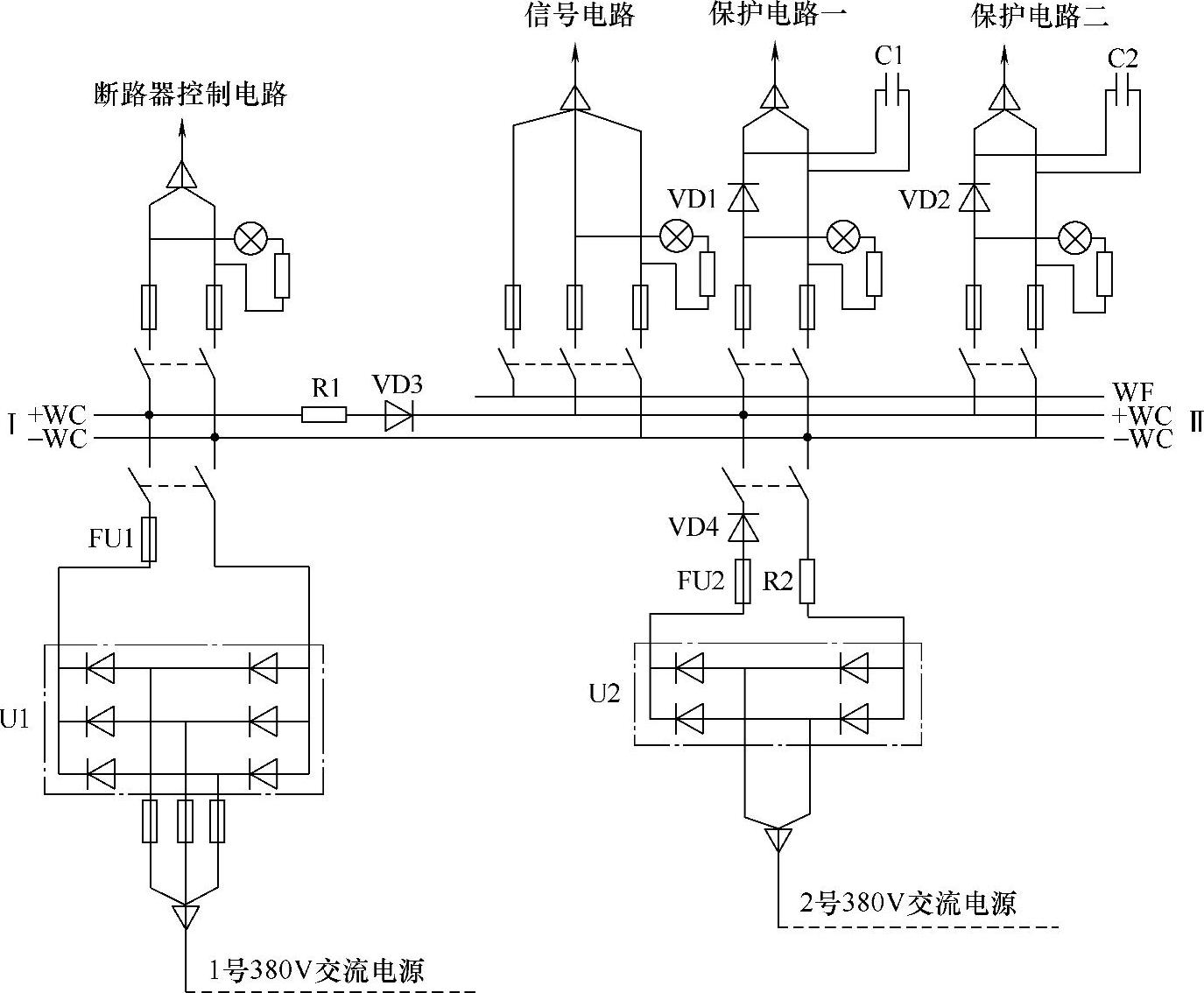

图8-21 硅整流电容储能式电源的电路结构
一次电路的交流高压经所用变压器降压得到380V的三相交流电压，它经三相桥式硅整流桥堆U1整流后得到直流电压，送到Ⅰ段+WC、-WC直流小母线，另一路两相380V交流电源经桥式硅整流桥堆U2整流后得到直流电压，送到Ⅱ段+WC、-WC直流小母线。在Ⅰ、Ⅱ段母线之间有一个二极管VD3，起止逆阀作用，即防止Ⅱ段母线上的电流通过VD3逆流到Ⅰ段母线，而Ⅰ段母线上的电流可以通过VD3流到Ⅱ段母线，电阻R1起限流作用。Ⅰ段母线上的直流电源送给断路器控制电路，Ⅱ段母线上的直流电源分别送到信号电路、保护电路一和保护电路二。C1、C2为储能电容，在正常工作时C1、C2两端充有一定电压，当直流母线电压降低时，C1、C2会放电为保护电路供电，这样可为保护电路提供较稳定的直流电源，VD1、VD2为防逆流二极管，可防止C1、C2放电电流流往直流母线。在直流母线为各二次电路供电的+、-电源线之间，都接有一个指示灯和电阻，指示灯用于指示该路电源的有无，电阻起限流作用，降低流过指示灯的电流。
WF为闪光信号小母线，当出现某些非正常情况需要报警时，相应的信号电路接通，有直流电流流闪光灯电路，其途径是：+WC母线→信号电路中的闪光信号电路→WF母线→信号电路中的报警动作电路→-WC母线。
