解析二次电路与一次电路的关系
【摘要】：发电厂、变配电所的电气线路包括一次电路和二次电路：一次电路是指高电压、大电流电能流经的电路；二次电路是控制、保护、测量和监视一次电路的电路，二次电路一般通过电压互感器和电流互感器与一次电路建立电气联系的。图8-13是一次电路与二次电路的关系图。
发电厂、变配电所的电气线路包括一次电路和二次电路：一次电路是指高电压、大电流电能流经的电路；二次电路是控制、保护、测量和监视一次电路的电路，二次电路一般通过电压互感器和电流互感器与一次电路建立电气联系的。图8-13是一次电路与二次电路的关系图。

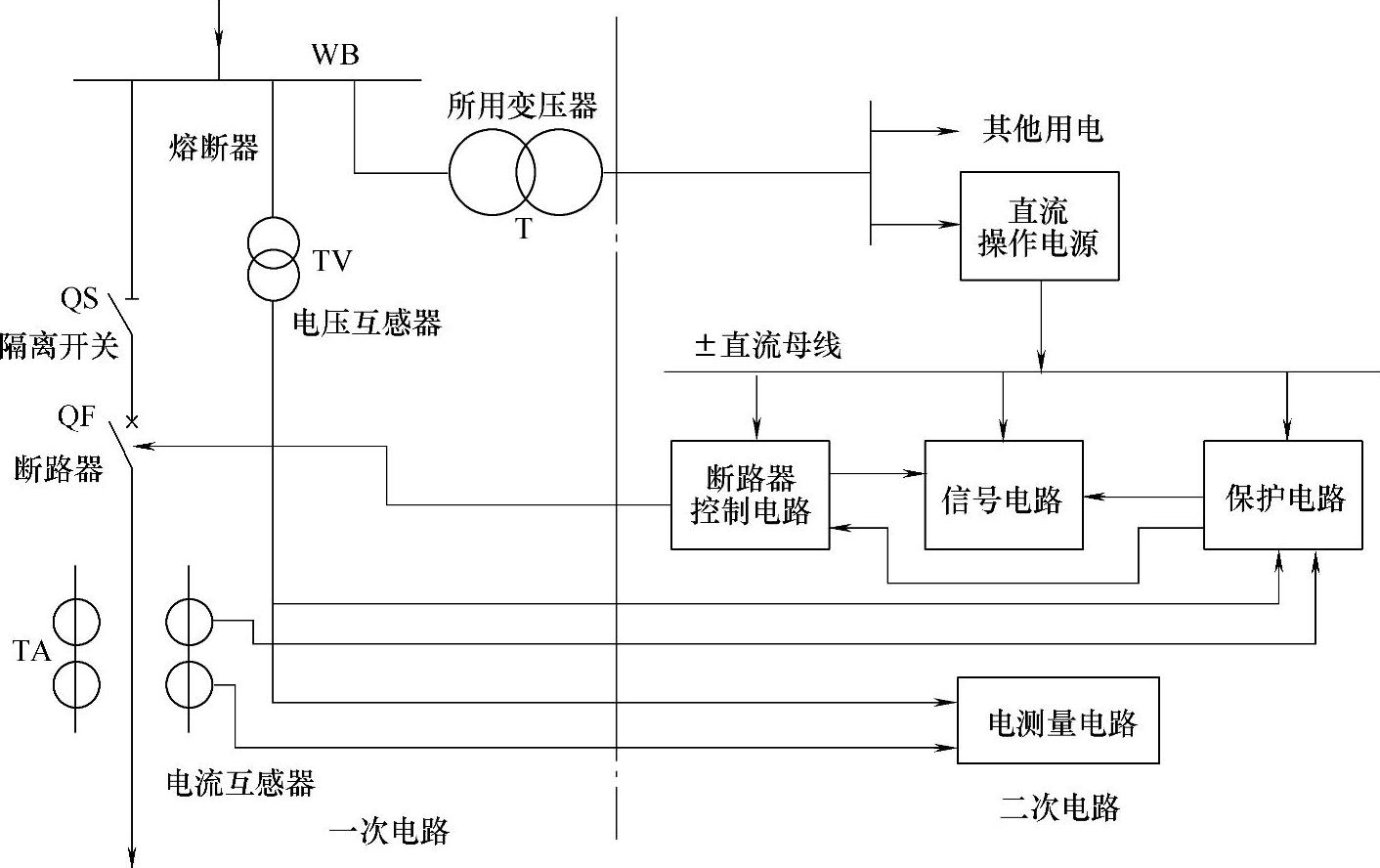

图8-13 一次电路与二次电路的关系图
图8-13中点画线左边为一次电路。输入电源送到母线WB后，分作3路：一路接到所用变压器（变配电所自用的变压器），一路通过熔断器接电压互感器TV，还有一路经隔离开关QS、断路器QF送往下一级电路。
图8-13中点画线右边为二次电路。一次电路母线上的电压经所用变压器降压后，提供给直流操作电源电路，该电路功能是将交流电压转换成直流电压并送到+、-直流母线，提供给断路器控制电路、信号电路、保护电路。电压互感器和电流互感器将一次电压和电流转换成较小的二次电压和电流送给电测量电路和保护电路，电测量电路通过测量二次电压和电流而间接获得一次电路的各项电参数（电压、电流、有功功率、无功功率、有功电能、无功电能等），保护电路根据二次电压和电流来判断一次电路的工作情况，比如一次电路出现短路，一次电流和二次电流均较正常值大，保护电路会将有关信号发送给信号电路，令其指示一次电路短路，另外保护电路还会发出跳闸信号去断路器控制电路，让它控制一次电路中的断路器QF跳闸来切断供电，在断路器跳闸后，断路器控制电路会发信号到信号电路，令其指示断路器跳闸。
