有些大型工厂在生产时需要消耗大量的电能,为了让电能满足需要,这样的工厂需要向供电部门接入35kV的电能(电压越高,相同线路可传输更多的电能),而小型工厂通常不需要太多的电能,故其变电所接入电源的电压一般为6~10kV,再用小容量变压器将6~10kV转换成220/380V电压。
图8-12是一家小型工厂变电所电气主接线图,图8-12a为变压器高压侧的主接线图,图8-12b为变压器低压侧主接线图。
1.变压器高压侧主接线图的识读
区域变电所通过架空线将10kV电压送到工厂,经高压隔离开关、带熔断器的跌落式开关和埋地电缆接入工厂的Y1柜(TV-F柜)。Y1柜内安装有避雷器、电压互感器和带电指示器。避雷器用于旁路可能窜入线路的雷电高压;电压互感器接电压表来监视线路的电压大小;带电指示器(电容与灯泡状符号)用于指示线路是否带电,线路带电时指示器会亮。
Y1柜的10kV线路再接到Y2柜(总开关柜)。Y2柜内安装有总断路器、电流互感器和接地开关。总断路器用来控制高压侧电源的通断,电流互感器接电流表来监视线路的电流值,接地开关用于泄放总断路器断开后线路上残存的电压。
Y2柜的10kV线路往下接到Y3柜(计量柜)。Y3柜内安装有电流互感器和电压互感器,用于连接有功电能表和无功电能表,计量线路的有功电能和无功电能。
Y3柜的10kV线路分作两路,分别接到Y4柜(1号变压器柜)和Y5柜(2号变压器柜)。Y4柜内安装有断路器、电流互感器和接地开关,断路器用于接通和切断1号变压器高压侧的电源,电流互感器接二次电路的电流表和继电器,对一次电路进行保护、测量和指示。Y4柜的10kV线路再接到1号变压器T1的高压侧,T1高低压绕组采用Yyn0联结,即高压侧3个绕组采用中性点不接地的星形联结(Y),低压绕组采用中性点接地的星形联结(Y0),变压器高压侧输入10kV,降压后从低压侧输出线电压为380V、相电压为220V的电源。Y5柜、2号变压器T2的情况与Y4柜和1号变压器T2基本相同。
2.变压器低压侧主接线图的识读
两台变压器低压侧分成Ⅰ、Ⅱ两段供电,T1低压绕组的380电压(相电压为220V)通过电缆送到P1配电屏,电缆穿屏而过后接到P2配电屏,P2屏内安装有一个断路器、刀开关、电流表、电压表、有功功率表、无功功率表和电能表。断路器和刀开关用于接通和切断Ⅰ段供电,其他各种仪表分别用来测量线路的电流、电压、有功功率、无功功率和

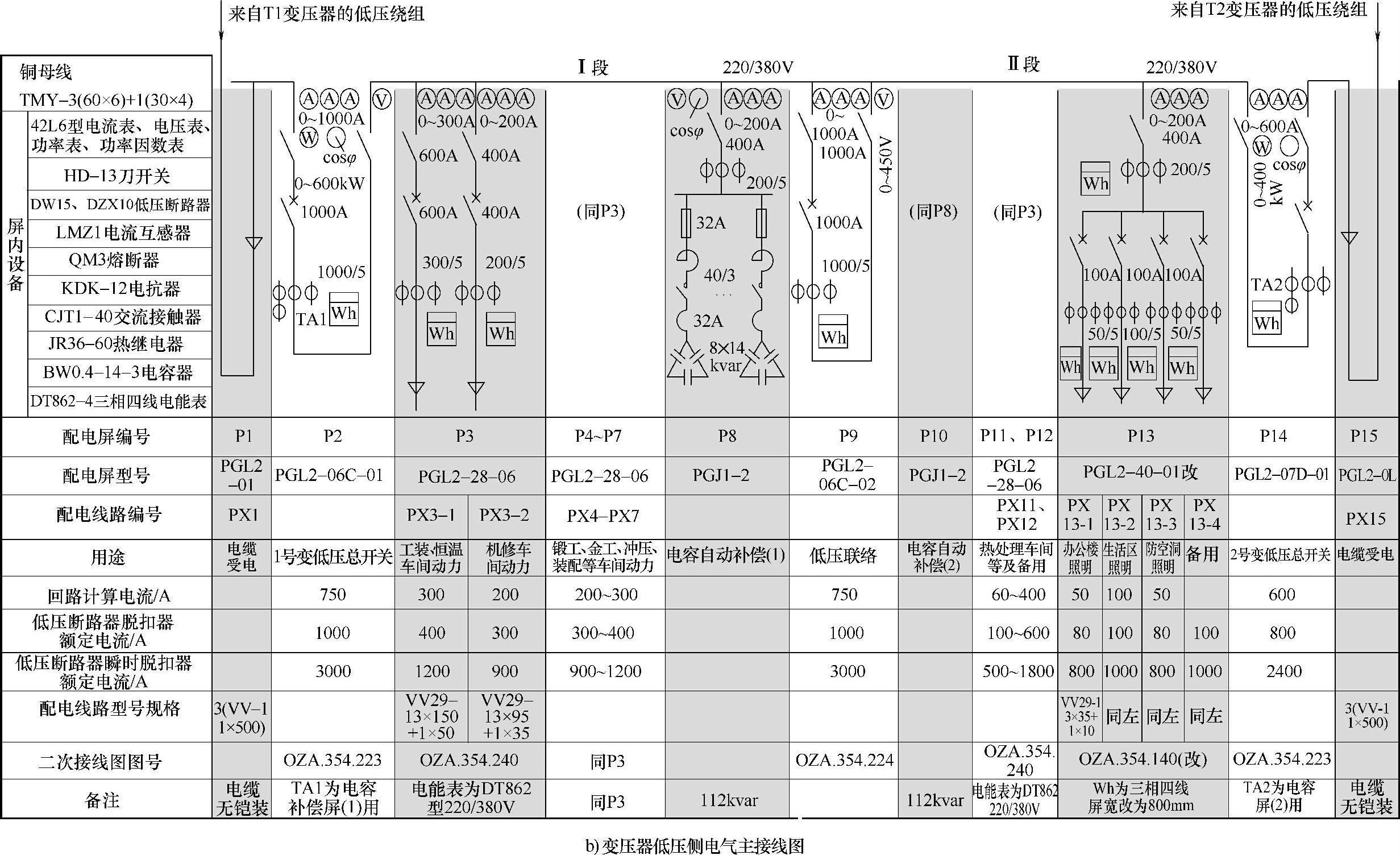

图8-12 一家小型工厂变电所的电气主接线图
图8-12 一家小型工厂变电所的电气主接线图(续)
电能。P2配电屏的输出线路接到Ⅰ段低压母线,P3~P8配电屏内部线路直接接到Ⅰ段母线。P3配电屏内安装有刀开关、断路器、电流表、电流互感器和电能表,刀开关和断路器用于接通和切断P3屏线路电源,电流表用于监视线路电流,电能表配合电流互感器来计量线路电能。P4~P7配电屏内部的线路和设备与P3配电屏基本相同。P8配电屏为提升线路功率因数的无功功率自动补偿电容屏,内部安装有刀开关、电流表、电压表、功率因数表、电流互感器、熔断器、电抗器、交流接触器、热继电器和电容器。P9配电屏为低压联络屏,用于联络Ⅰ、Ⅱ段母线,P9屏内部安装有刀开关、断路器、电流表、电压表、电流互感器和电能表,在Ⅰ、Ⅱ段母线均有电源时,刀开关和断路器闭合可使两母线并行运行,如果某母线发生电源中断,只要闭合刀开关和断路器,另一母线上的电源会送到该母线上。
Ⅱ段母线电源来自T2变压器的低压侧,由T2低压绕组接来的电缆穿P15配电屏而过,再送入P14配电屏,P14配电屏内的线路与设备与P2配电屏相似,P14屏输出线路接到Ⅱ段母线,P9~P13配电屏的线路直接与该母线连接。
