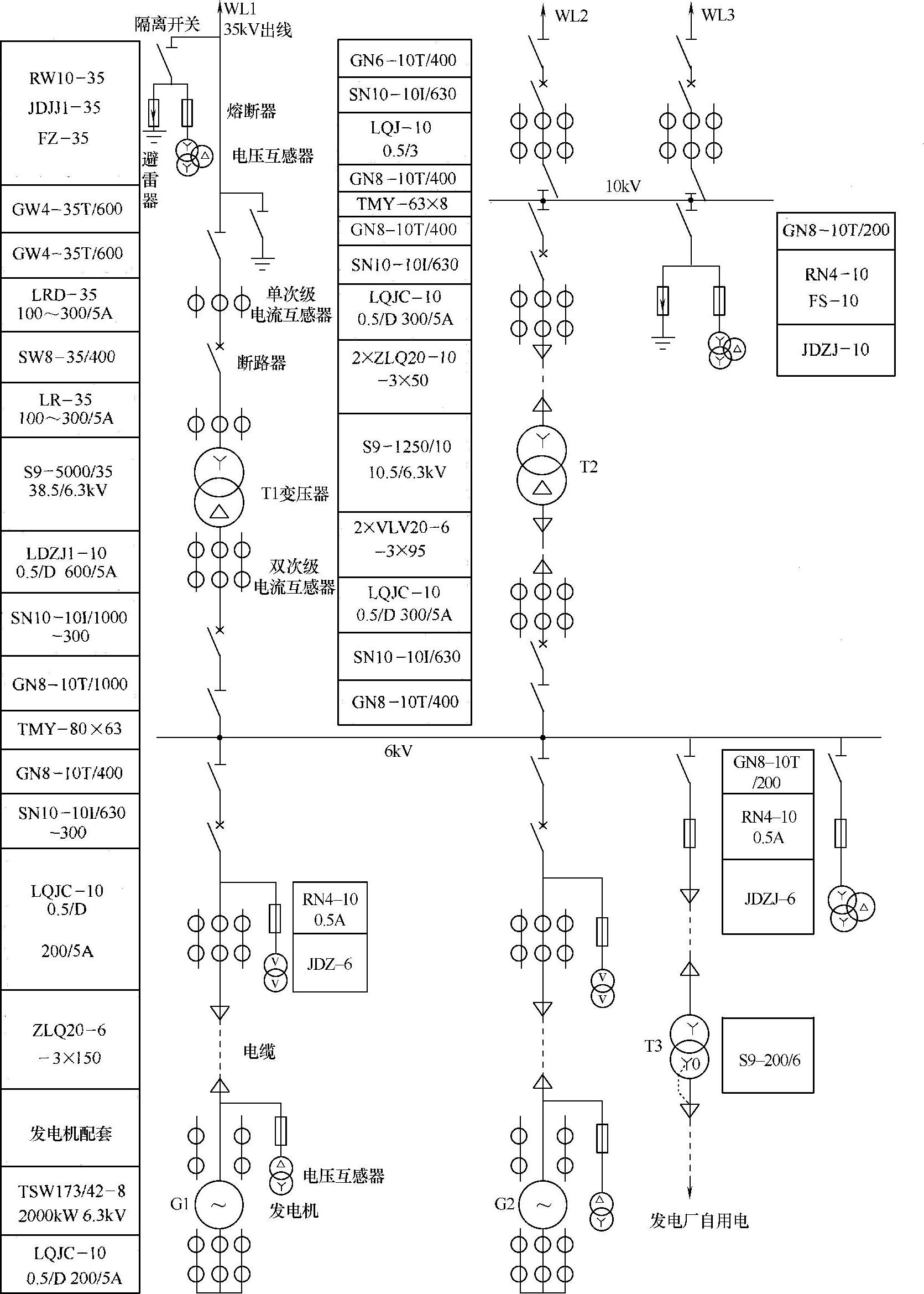

发电厂的功能是发电和变电，除了将大部分电能电压提升后传送给输电线路外，还会取一部分电能供发电厂自用。图8-7是一个小型发电厂的电气主接线图。

1.主接线图的识读

该发电厂是一个小型的水力发电厂，水力发电机G1、G2的容量均为2000kW。两台发电机工作时产生6kV的电压，通过电缆、断路器和隔离开关送到单母线（无分段），6kV电压在单母线上分成3路：第一路经隔离开关、断路器送到升压变压器T1（容量为5000kV·A），T1将6kV电压升高至35kV，该电压经断路器、隔离开关和线路WL1送往电网；第二路经隔离开关、熔断器和电缆送到降压变压器T3（容量为200kV·A），将电压降低后作为发电厂自用电源；第三路经隔离开关、断路器送到升压变压器T2（容量为1250kV·A），T2将6kV电压升高至10kV，该电压经电缆、断路器、隔离开关送到另一单母线（不分段），在该母线将电源分成WL2、WL3两路，供给距离发电厂不远的地区。

图8-7 一个小型发电厂的电气主接线图

在电气图的电气设备符号旁边（水平方向），标有该设备的型号和有关参数，通过查看这些标注可以更深入理解电气图。

2.电力变压器的接线

变压器的功能是升高或降低交流电压，故电力变压器可分为升压变压器和降压变压器，图8-7中的T1、T2均为升压变压器，T3为降压变压器。

（1）外形与结构

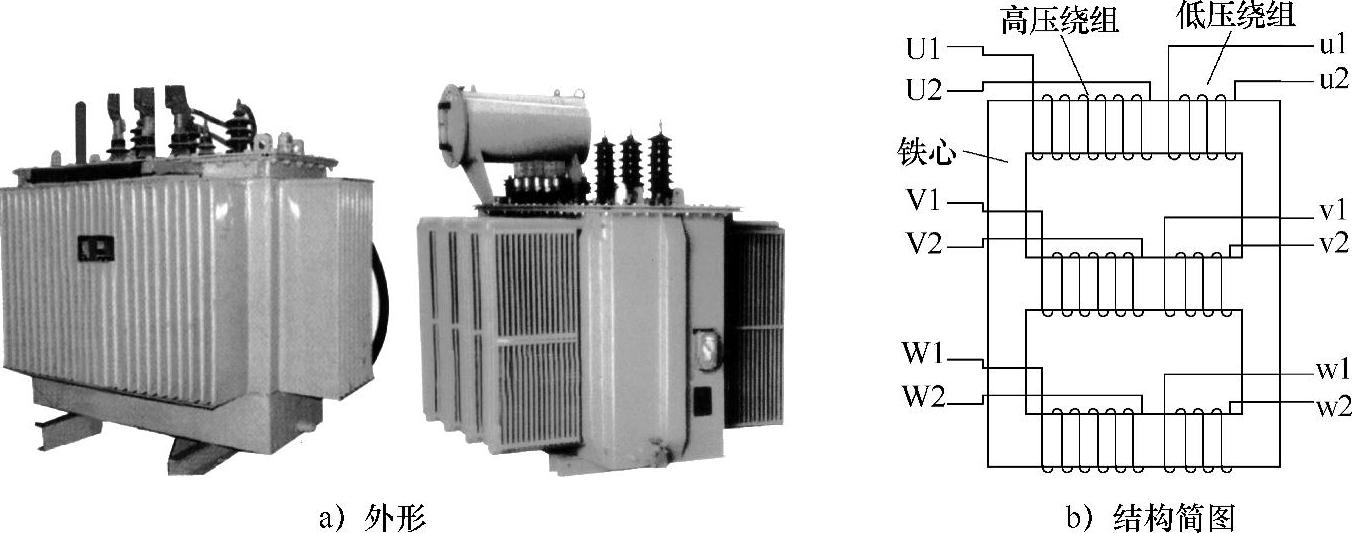

电力变压器是一种三相交流变压器，其外形与结构如图8-8所示，它主要由3对绕组组成，每对绕组可以升高或降低一相交流电压。升压变压器的一次绕组匝数较二次绕组匝数少，而降压变压器的一次绕组匝数较二次绕组匝数多。

图8-8 电力变压器外形与结构

（2）接线方式

在使用电力变压器时，其高压侧绕组要与高压电网连接，低压侧绕组则与低压电网连接，这样才能将高压降低成低压供给用户。电力变压器与电网的接线方式有多种，图8-9是两种较常见的接线方式，图中电力变压器的高压绕组首端和末端分别用U1、V1、W1和U2、V2、W2表示，低压绕组的首端和末端分别用u1、v1、w1和u2、v2、w2表示。

图8-9a中的变压器采用了Y/Y0联结，即高压绕组采用中性点不接地的星形联结（Y），低压绕组采用中性点接地的星形联结（Y0），这种接法又称为Yyn0联结。图8-9b中的变压器采用了D/Y0联结，即高压绕组采用三角形联结，低压绕组采用中性点接地的星形联结，这种接法又称为Dyn11联结。在远距离传送电能时，为了降低线路成本，电网通常只用3根导线来传输三相电能，该情况下若变压器绕组以星形方式接线，其中性点不会引出中性线，如图8-9c所示。

3.电流互感器的接线

变配电所主线路的电流非常大，直接测量和取样很不方便，使用电流互感器可以将大电流变换成小电流，提供给二次电路测量或控制用。电流互感器的工作原理可参看第2章2.1节内容。

（1）图形符号

电流互感器有单二次侧和双二次侧之分，其图形符号如图8-10所示。
