无母线主接线的实现方法与技巧
【摘要】：无母线主接线可分为线路-变压器组接线、桥形接线和多角形接线。
无母线主接线可分为线路-变压器组接线、桥形接线和多角形接线。
1.线路-变压器组接线
当只有一路电源和一台变压器时，主电路可采用线路-变压器组接线方式，根据变压器高压侧采用的开关器件不同，该方式又有4种具体形式，如图8-3所示。
若电源侧继电保护装置能保护变压器且灵敏度满足要求时，变压器高压侧可使用隔离开关，如图8-3a所示；若变压器高压侧短路容量不超过高压熔断器断流容量，而又允许采用高压熔断器保护变压器时，变压器高压侧可使用跌落式熔断器或负荷开关-熔断器，如图8-3b、c所示；一般情况下可在变压器高压侧使用隔离开关和断路器，如图8-3d所示。如果在高压侧使用负荷开关，变压器容量不能大于1250kV·A；如果在高压侧使用隔离开关或跌落式熔断器，变压器容量一般不能大于630kV·A。
线路-变压器组接线方式接线简单、使用的电气设备少、配电装置也简单。但在任一设备发生故障或检修时，变电所需要全部停电，可靠性不高，故一般用于供电要求不高的小型企业或非生产用户。
2.桥形接线
桥形接线是指在两路电源进线之间跨接一个断路器。如果断路器跨接在进线断路器的内侧（靠近变压器），称为内桥形接线，如图8-4a所示；如果断路器跨接在进线断器的外侧（靠近电源进线侧），称为外桥形接线，如图8-4b所示。

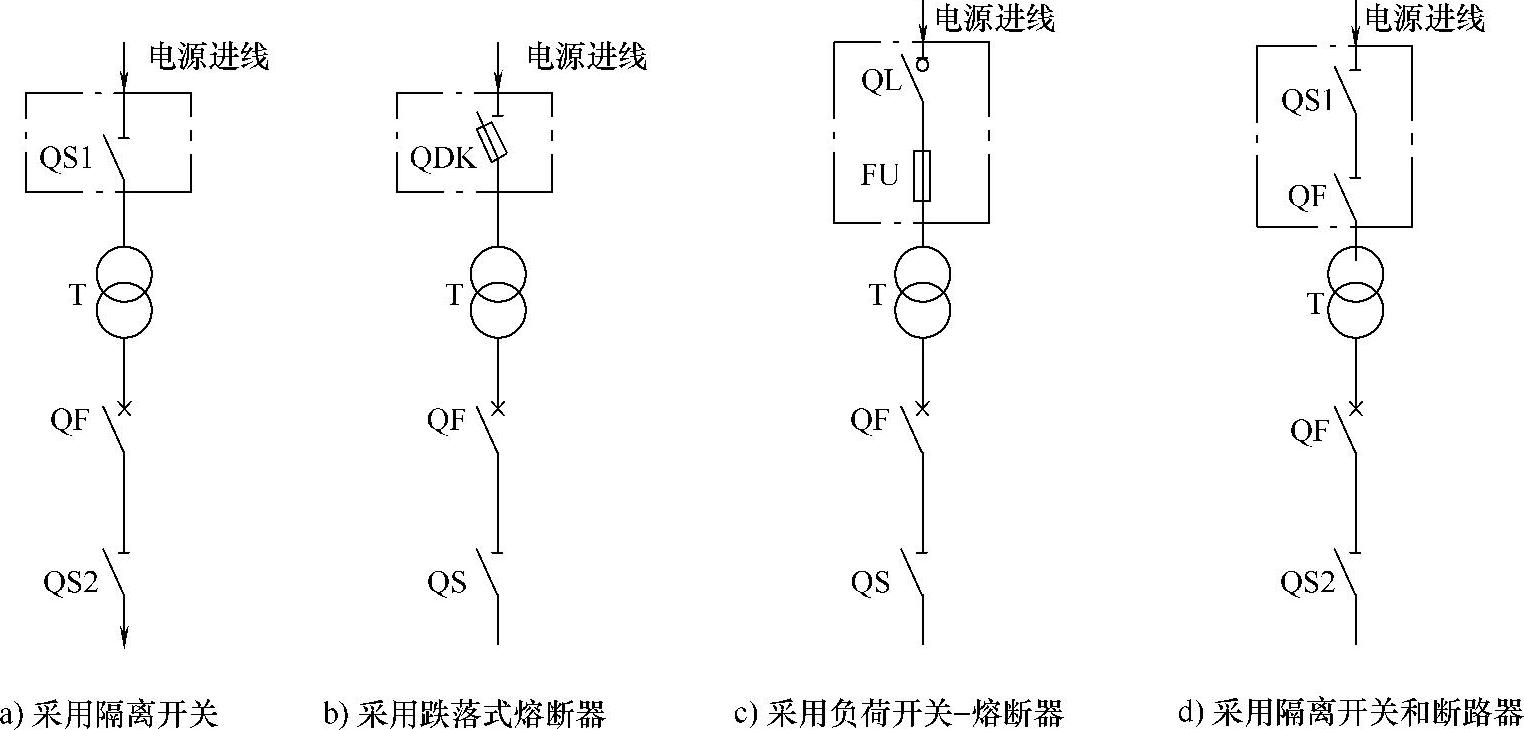

图8-3 线路-变压器组接线的4种形式

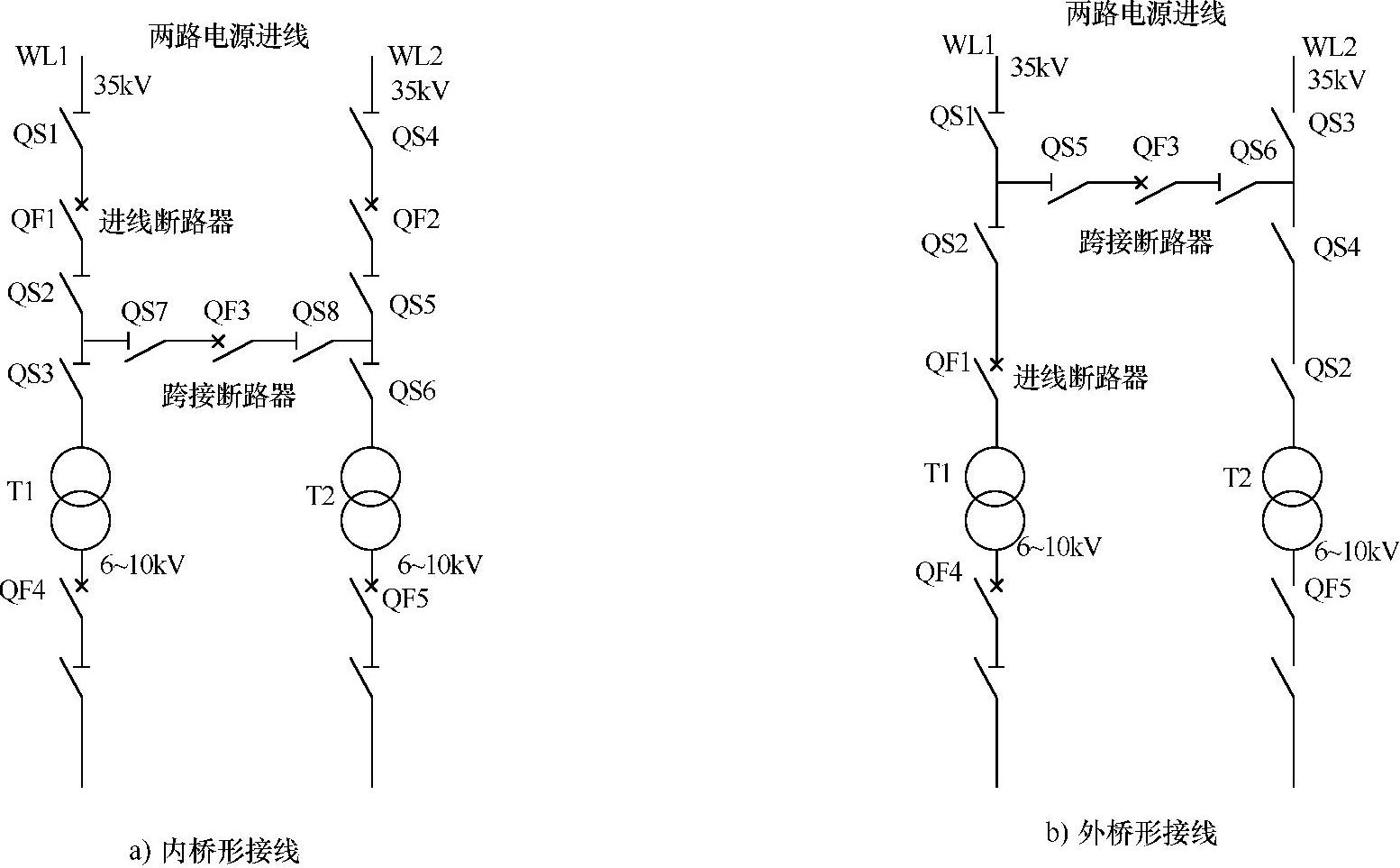

图8-4 桥形接线
在供配电线路中，常常用到断路器QS和隔离开关QF，两者都可以接通和切断电路，但断路器带有灭弧装置，可以在带负荷的情况下接通和切断电路，隔离开关通常无灭弧装置，不能带负荷或只能带轻负荷接通和切断电路。另外，断路器具有过电压和过电流跳闸保护功能，隔离开关一般无此功能。在图8-4a中，如果要将线路WL1与变压器T1高压侧接通，先要将隔离开关QS1、QS2、QS3闭合，再将断路器QF1闭合，如果在QF1、QS2、QS3闭合后再闭合隔离开关QS1，相当于是带负荷接通隔离开关，而隔离开关通常无灭弧装置，接通时会产生强烈的电弧，会烧坏隔离开关，操作也非常危险。总之，若断路器和隔离开关串接使用，在接通电源时，需要先闭合断路器两侧的隔离开关，再闭合断路器；在断开电源时，需要先断开断路器，再断开两侧隔离开关。
（1）内桥形接线
内桥形接线如图8-4a所示，跨接断路器接在进线断路器的内侧（靠近变压器）。WL1、WL2线路来自两个独立的电源，线路WL1经隔离开关QS1、断路器QF1、隔离开关QS2和QS3接到变压器T1的高压侧，线路WL2经隔离开关QS4、断路器QF2、隔离开关QS5、隔离开关QS6接到变压器T2的高压侧，线路WL1、WL2之间通过隔离开关QS7、断路器QF3、隔离开关QS8跨接起来，线路WL1的电能可以通过跨接电路供给变压器T2，同样地，线路WL2的电能也可以通过跨接电路供给变压器T1。
线路WL1、WL2可以并行运行（跨接的QS7、QF3、QS8均要闭合），也可以单独运行（跨接的断路器QF3需断开）。如果线路WL1出现故障或需要检修时，可以先断开断路器QF1，再断开隔离开关QS1、QS2，将线路WL1隔离开来，为了保证线路WL1断开后变压器T1仍有供电，应将跨接电路的隔离开关QS7、QS8闭合，再闭合断路器QF3，将线路WL2电源引到变压器T1高压侧。如果需要切断供电对变压器T1进行检修或操作时，不能直接断开隔离开关QS3，而应先断开断路器QF1和QF3，再断开QS3，然后又闭合断路器QF1和QF3，让线路WL1也为变压器T2供电。为了断开一个隔离开关QS3，需要对断路器QF1和QF3进行反复操作。
内桥形接线方式在接通、断开供电线路的操作方面比较方便，而在接通、断开变压器的操作方面比较麻烦，故内桥式接线一般用于供电线路长（故障几率高）、负荷较平稳和主变压器不需要频繁操作的场合。
（2）外桥形接线
外桥形接线如图8-4b所示，跨接断路器接在进线断路器的外侧（靠近电源进线侧）。
如果需要切断供电对变压器T1进行检修或操作时，只要先断开断路器QF1，再断开隔离开关QS2即可。如果线路WL1出现故障或需要检修时，应先断开断路器QF1、QF3，切断隔离开关QS1的负荷，再断开QS1来切断线路WL1，然后又接通QF1、QF3，让线路WL2通过跨接电路为变压器T1供电，显然操作比较繁琐。
外桥形接线方式在接通、断开变压器的操作方面比较方便，在接通断开供电线路的操作方面比较麻烦，故外桥形接线一般用于供电线路短（故障几率低）、用户负荷变化大和主变压器需要频繁操作的场合。
3.多角形接线
多角形接线可分为三角形接线、四角形接线等。图8-5是四角形接线，两路电源分别接到四角形的两个对角上，而两台变压器则接到另两个对角；四角形每边都接有断路器和隔离开关。该接线方式将每路电源分成两路，每台变压器都采用两路供电。这种接线方式在断开供电线路和切断变压器供电时操作比较方便，比如需要断开第一路电源线路时，只要断开断路器QF1、QF4；又如需要切断变压器T1的供电时，只要断开断路器QF1、QF2即可。
图8-5 四角形接线
