电力系统电压规定探析
【摘要】：表8-1列出了我国三相交流电网和电力设备的额定电压标准。3）电力变压器相同等级的额定电压规定是不一样的，相同等级的二次绕组的额定电压较一次绕组要略高，这样规定也是考虑到线路存在压降。下面以图8-2来说明电力变压器一、二次绕组额定电压的确定。
1.电压等级划分
电力系统的电压可分为输电电压和配电电压。输电电压的电压范围在220kV或220kV以上，用于电能远距离传输；配电电压的电压范围在110kV或110kV以下，用于电能的分配，它又可分为高（35～110kV）、中（6～35kV）、低（1kV以下）3个等级，分别用在高压配电网、中压配电网和低压配电网。
2.电网和电力设备额定电压的规定
为了规范电能的传送和和电力设备的设计制造，我国对三相交流电网和电力设备的额定电压作出了规定，电网电压和电力设备的工作电压必须符合该规定。表8-1列出了我国三相交流电网和电力设备的额定电压标准。
从表8-1可以看出：
1）电网和用电设备的额定电压规定相同。表中未规定2kV额定电压，故电网中不允许以2kV电压来传输电能，生产厂家也不会设计制造2kV额定电压的用电设备。

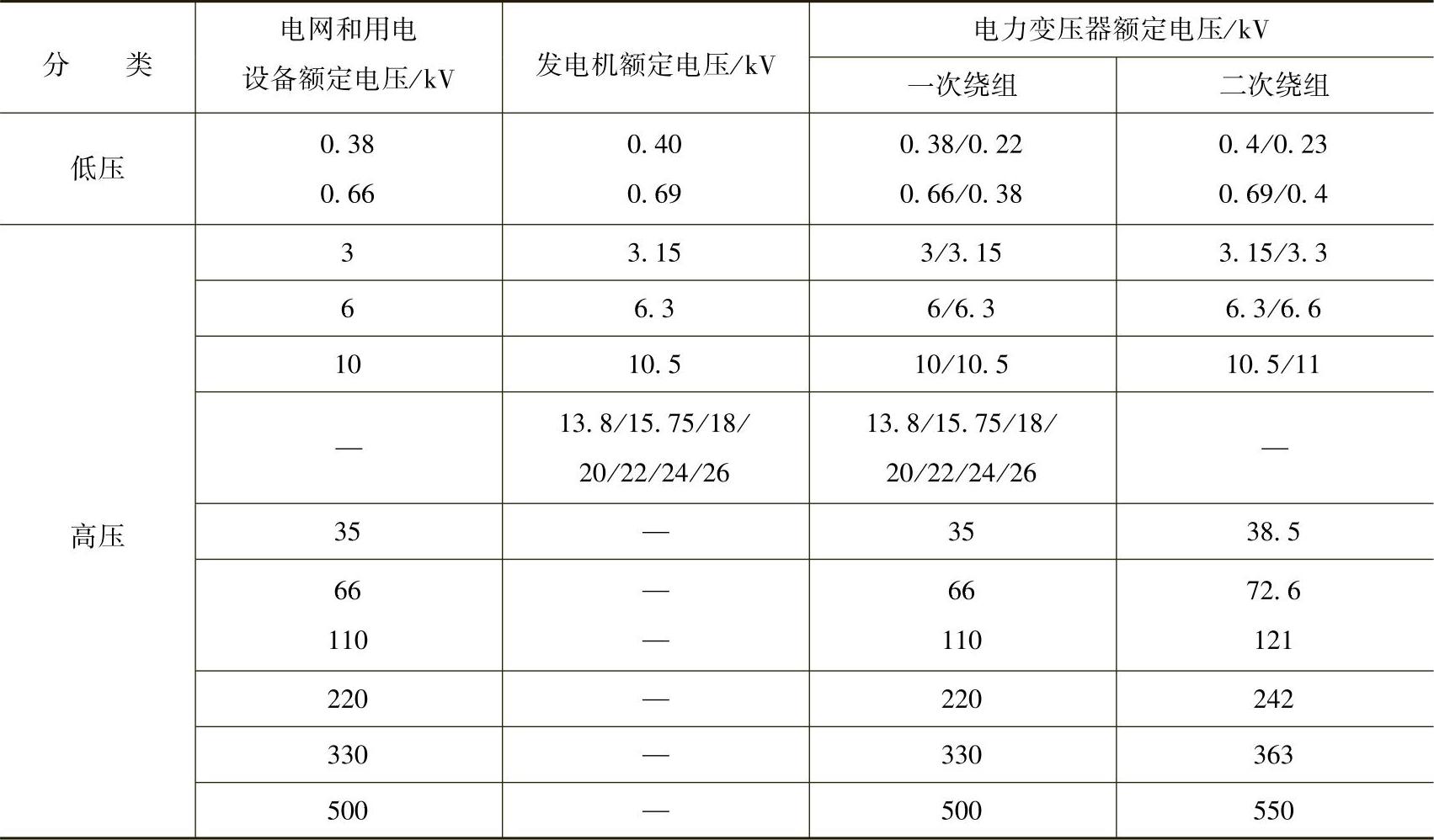

表8-1 我国三相交流电网和电力设备的额定电压标准
2）相同电压等级的发电机的额定电压与电网和用电设备是不一样的，发电机的额定电压要略高（5%），这样规定是考虑到发电机产生的电能传送到电网或用电设备时线路会有一定的压降。
3）电力变压器相同等级的额定电压规定是不一样的，相同等级的二次绕组的额定电压较一次绕组要略高（5%～10%），这样规定也是考虑到线路存在压降。
下面以图8-2来说明电力变压器一、二次绕组额定电压的确定。如果发电机的额定电压是0.4kV（较相同等级的电网电压0.38kV高5%），发电机产生的0.4kV电压经线路传送到升压变压器T1的一次绕组，由于线路的压降损耗，送到T1的一次绕组电压为0.38kV，T1将该电压升高到242kV（较相同等级的电网电压220kV高10%），242kV电压经远距离线路传输，线路压降损耗为10%，送到降压变压器T2的一次绕组的电压为220kV，T2将220kV降低到0.4kV（较相同等级的电网电压0.38kV高5%），经线路压降损耗5%后得到0.38kV供给电动机。

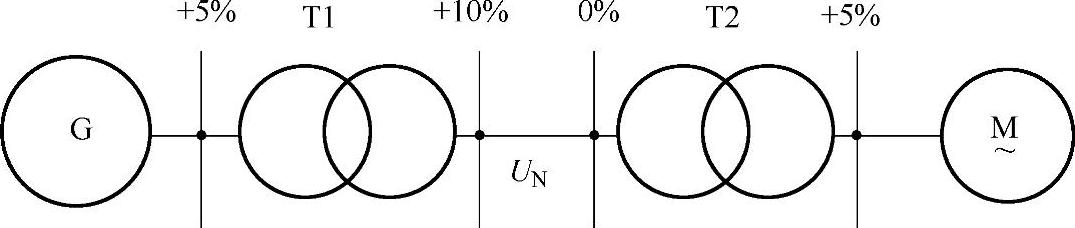

图8-2 电力变压器一、二次绕组额定电压
电力变压器一、二次绕组额定电压规定如下：
1）当一次绕组与发电机连接时，由于线路不是很长，其额定电压较相应等级的电网电压高5%；当一次绕组与输电线路末端连接时，其额定电压与相应等级的电网电压相同。
2）当二次绕组与高电电网连接时，由于线路很长，线路压降大，其额定电压较相应等级的电网电压高10%；当二次绕组与低压电网连接时，由于线路较短，线路压降小，其额定电压较相应等级的电网电压高5%。
