图7-13为某锅炉房动力配电平面图，表7-8为该锅炉房的主要设备表。

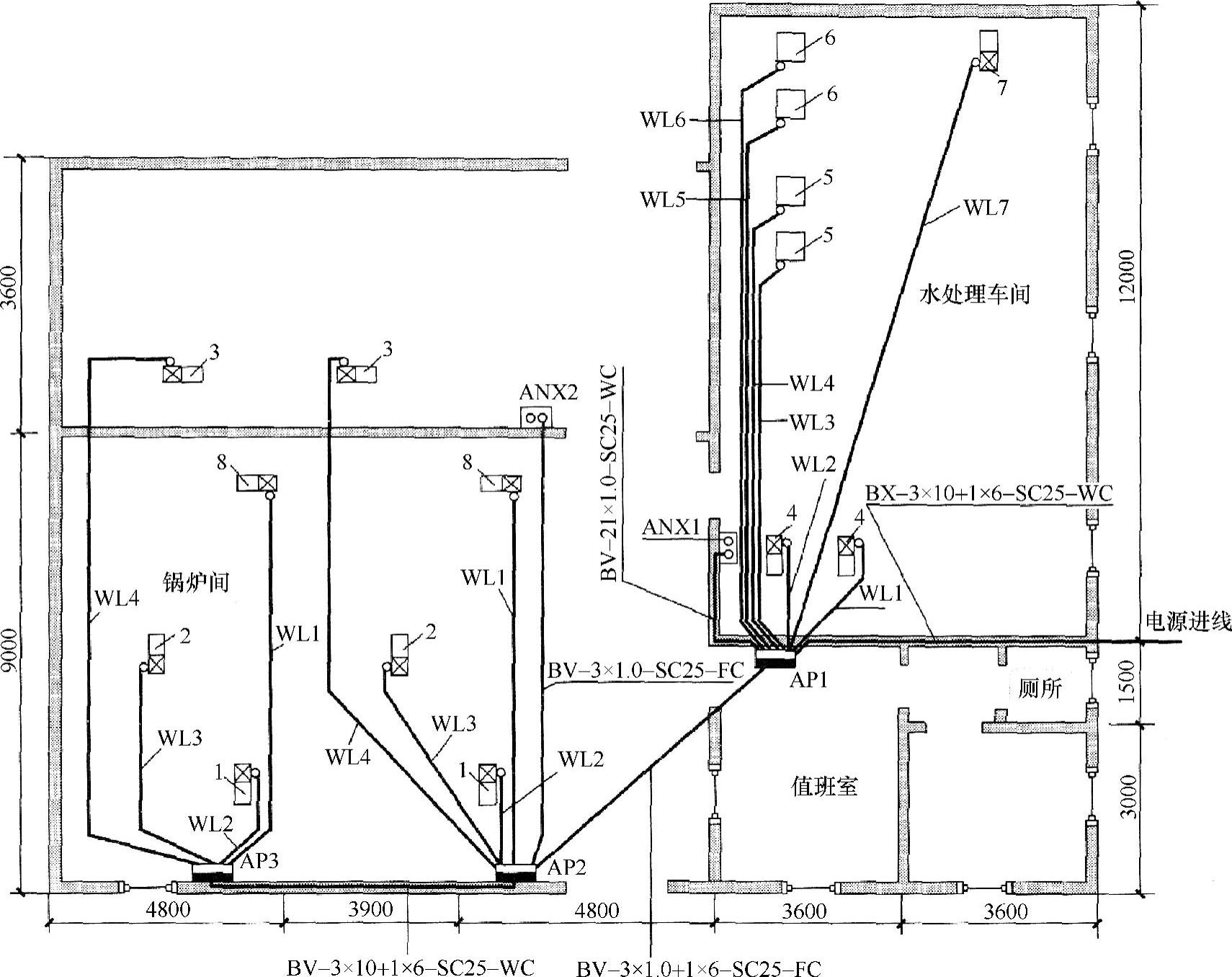

图7-13 某锅炉房动力配电平面图

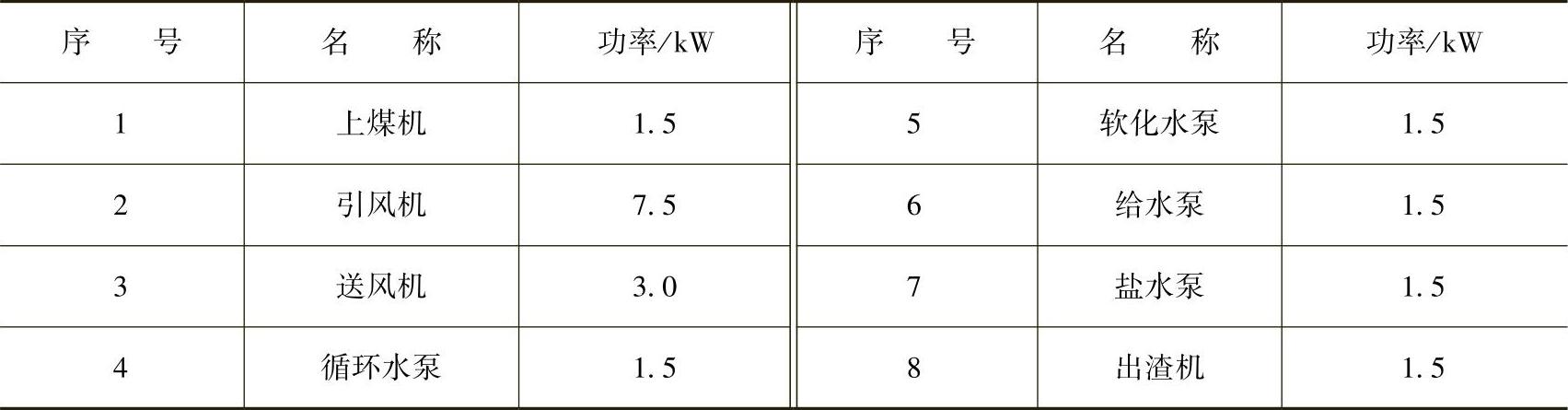

表7-8 某锅炉房的主要设备表
室外电源线从右端进入值班室的AP1配电箱，在AP1配电箱中除了分出一路电源线接到AP2配电箱外，在本配电箱内还分成WL1～WL7共7条支路，WL1、WL2支路分别接至两台循环水泵（4），WL3、WL4支路分别接至两台软化水泵（5），WL5、WL6支路分别接至两台给水泵（6），WL7支路接至盐水泵（7）。ANX1按钮箱安装在水处理车间门口，通过配线接到AP1配电箱。
从AP1配电箱接来的电源线分出一路接到锅炉间的AP2配电箱，在AP2配电箱中除了分出一路电源线接到AP3配电箱外，在本配电箱内还分成WL1～WL4共4条支路，WL1支路接至出渣机（8），WL2支路接至上煤机（1），WL3支路接至引风机（2），WL4支路接至送风机（3）。
由AP2配电箱分出的电源线接至AP3配电箱，在该配电箱中将电源分成WL1～WL4共4条支路，WL1支路接至出渣机（8），WL2支路接至上煤机（1），WL3支路接至引风机（2），WL4支路接至送风机（3）。
ANX2按钮箱用来控制AP2、AP3配电箱，安装在锅炉房外，该按钮箱接出两路按钮线先到AP2配电箱，一路接在AP2配电箱内，另一路从AP2配电箱内与电源线一起接到AP3配电箱。
