动力配电系统图的识图实例解析
【摘要】：图7-12是某锅炉房动力配电系统图，下面以此为例来介绍动力配电系统图的识读。图7-12 某锅炉房动力配电系统图图7-12中有5个配电箱，配电箱AP1～AP3内安装有断路器、B9型接触器和T25型热继电器，配电箱ANX1、ANX2内安装有操作按钮，又称按钮箱。ANX1按钮箱用于控制AP1配电箱内的接触器通断。ANX2内部安装有2个型号为LA10-2K的双联按钮，通过两路配线接到AP2、AP3配电箱，一个双联按钮控制一个配电箱所有接触器的通断，两路配线标注为BV-3×1.0-SC15-FC。
图7-12是某锅炉房动力配电系统图，下面以此为例来介绍动力配电系统图的识读。

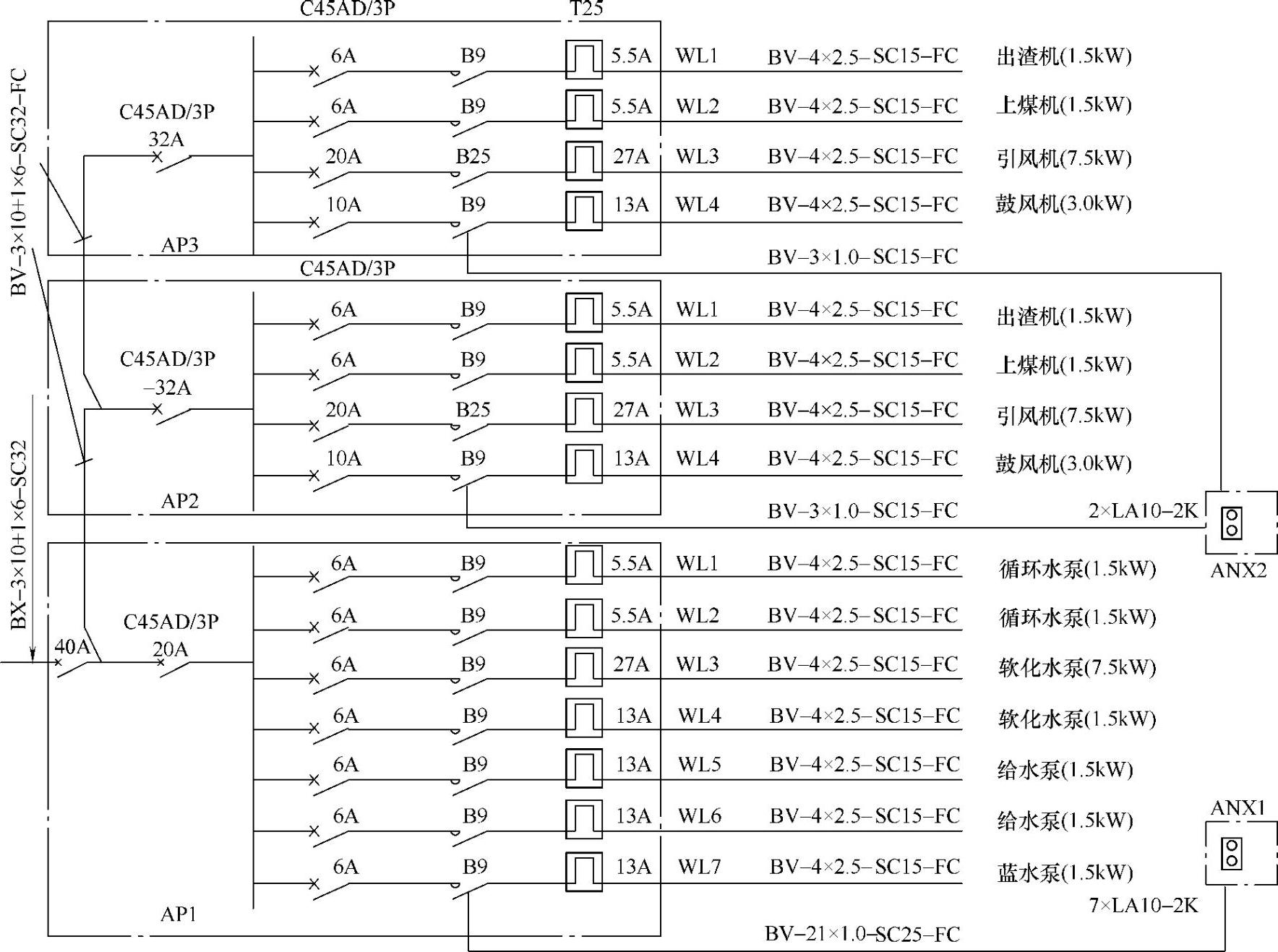

图7-12 某锅炉房动力配电系统图
图7-12中有5个配电箱，配电箱AP1～AP3内安装有断路器（C45AD/3P）、B9型接触器和T25型热继电器，配电箱ANX1、ANX2内安装有操作按钮，又称按钮箱。
电源首先通过配线进入AP1配电箱，配线标注为BX-3×10+1×6-SC32，其含义为：BX表示铜芯橡胶绝缘导线；3×10+1×6表示3根截面面积为10mm2和1根截面面积为6mm2的导线；SC32表示穿直径为32mm的钢管。电源配线进入AP1配电箱后，接型号为C45AD/3P-40A的主断路器（40A表示额定电流为40A，3P表示断路器为3极，D表示短路动作电流为10～14倍额定电流）。
AP1配电箱主断路器之后的电源配线分作两路，一路到本配电箱的断路器（C45AD/3P-20A），另一路到AP2配电箱的断路器（C45AD/3P-32A），再接到AP3配电箱的断路器（C45AD/3P-32A），接到AP2、AP3配电箱的配线标注均为BX-3×10+1×6-SC32- FC，其含义为：BX表示铜芯橡胶绝缘导线；3×10+1×6表示3根截面面积为10mm2和1根截面面积为6mm2的导线；SC32表示穿直径为32mm的钢管；FC表示埋入地面暗敷。
在AP1配电箱中，电源分成7条支路，每条支路都安装有1个型号为C45AD/3P的断路器（额定电流均为6A）、1个B9型交流接触器和1个用于电动机过载保护的T25型热继电器。AP1配电箱的7条支路通过WL1～WL7共7路配线连接7台水泵电动机，7路配线标注均为BV-4×2.5-SC15-FC，其含义为：BV表示铜芯塑料绝缘导线；4×2.5表示4根截面面积为2.5mm2的导线；SC15表示穿直径为15mm的钢管；FC表示埋入地面暗敷。
ANX1按钮箱用于控制AP1配电箱内的接触器通断。ANX1内部安装有7个型号为LA10-2K的双联按钮（起动/停止控制），通过配线接到AP1配电箱，配线标注为BV-21×1.0 SC25-FC，其含义为：BV表示铜芯塑料绝缘导线；21×1.0表示21根截面面积为1.0mm2的导线；SC25表示穿直径为25mm的钢管；FC表示埋入地面暗敷。
AP2、AP3为2个相同的配电箱，每个配电箱的电源都分为4条支路，有4个断路器、4个交流接触器和4个热继电器，4条支路通过WL1～WL4共4路配线连接4台电动机（出渣机、上煤机、引风机和鼓风机）。4路配线标注均为BV-4×2.5-SC15-FC。
ANX2按钮箱用于控制AP2、AP3配电箱内的接触器通断。ANX2内部安装有2个型号为LA10-2K的双联按钮（起动/停止控制），通过两路配线接到AP2、AP3配电箱，一个双联按钮控制一个配电箱所有接触器的通断，两路配线标注为BV-3×1.0-SC15-FC。
