楼层配电箱ALC2的电源线(L、N、PE))接到户内配电AH3,在AH3内将电源分成WL1~WL8共8条支路。
(1)WL1支路
WL1支路为照明线路,其导线标注为BV-2×2.5-PC15-WC.CC(见图7-3),其含义是铜芯塑料绝缘导线(BV),2根截面面积均为2.5mm2的导线(2×2.5),导线穿直径为15mm的PVC管(PC15),埋入墙内或顶棚暗敷(WC.CC)。
从户内配电箱AH3引出的WL1支路接到门厅灯(13表示13W,S表示吸顶安装),在门厅灯处分为两路,一路去客厅灯,在客厅灯处又分作两路,一路去大阳台灯,另一路去大卧室灯;门厅灯分出的另一路去过道灯→小卧室灯→厨房灯(符号为防潮灯)→小阳台灯。
照明支路中门厅灯、客厅灯、大阳台灯、大卧室灯、过道灯和小卧室灯分别由一个单联跷板开关控制,厨房灯和小阳台灯由一个双联跷板开关控制。
(2)WL2支路
WL2支路为浴霸支路,其导线标注为BV-3×4-PC20-WC.CC(见图7-3),其含义是铜芯塑料绝缘铜导线(BV),3根截面面积均为4mm2的导线(3×4),导线穿直径为20mm的PVC管(PC20),埋入墙内或顶棚暗敷(WC.CC)。
从户内配电箱AH3引出的WL2支路直接接到卫生间的浴霸,浴霸功率为2000W,采用吸顶安装。从浴霸引出6根线接到一个五联单控开关,分别控制浴霸上的4个取暖灯和1个照明灯。
(3)WL3支路
WL3支路为普通插座支路,其导线标注为BV-3×4-PC20-WC.CC,与浴霸支路相同。
WL3支路的走向是:户内配电箱AH3→客厅左上角插座→客厅左下角插座→客厅右下角插座,然后分作两路,一路接客厅右上角插座,另一路接大卧室左下角插座→大卧室右下角插座→大卧室右上角插座。

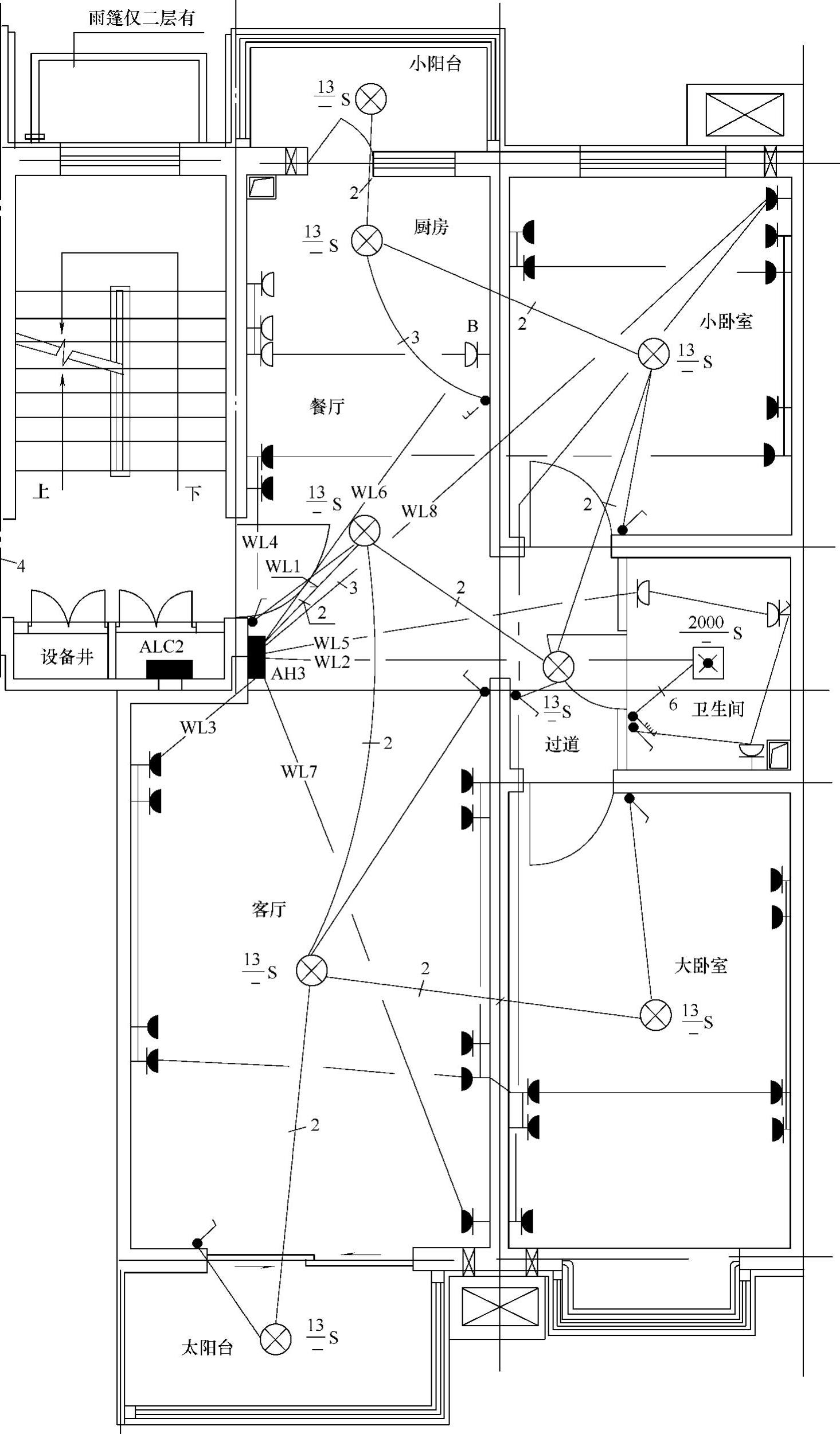

图7-6 一套两室两厅住宅的照明与插座电气平面图
(4)WL4支路
WL4支路也为普通插座支路,其导线标注为BV-3×4-PC20-WC.CC。
WL4支路的走向是:户内配电箱AH3→餐厅插座→小卧室右下角插座→小卧室右上角插座→小卧室左上角插座。
(5)WL5支路
WL5支路为卫生间插座支路,其导线标注为BV-3×4-PC20-WC.CC。
WL5支路的走向是:户内配电箱AH3→卫生间左方防水插座→卫生间右方防水插座(该插座带有一个单极开关)→卫生间下方防水插座,该插座受一个开关控制。
(6)WL6支路
WL6支路为厨房插座支路,其导线标注为BV-3×4-PC20-WC.CC。
WL6支路的走向是:户内配电箱AH3→厨房右方防水插座→厨房左方防水插座。
(7)WL7支路
WL7支路为客厅空调插座支路,其导线标注为BV-3×4-PC20-WC.CC。
WL7支路的走向是:户内配电箱AH3→客厅右下角空调插座。
(8)WL8支路
WL8支路为卧室空调插座支路,其导线标注为BV-3×4-PC20-WC.CC。
WL8支路的走向是:户内配电箱AH3→小卧室右上角空调插座→大卧室左下角空调插座。
