T68型镗床的控制线路优化
【摘要】：T68型镗床的控制线路如图6-11所示。图6-11 T68型镗床的控制线路T68型镗床的控制线路工作原理分析如下：1.准备工作将电源开关QS闭合，L1、L2两相电压送到变压器TC的一次绕组，经降压后从二次侧输出110V和24V电压。
T68型镗床的控制线路如图6-11所示。
图6-11 T68型镗床的控制线路
T68型镗床的控制线路工作原理分析如下：
1.准备工作
将电源开关QS闭合，L1、L2两相电压送到变压器TC的一次绕组，经降压后从二次侧输出110V和24V电压。其中110V电压供给控制电路作为电源，同时电源指示灯HL亮；24V电压供给照明电路，将开关SA闭合，工作照明灯EL变亮。XS为外接照明灯插座。
2.主轴电动机控制
主轴电动机控制包括正/反向点动控制、低速正/反转控制、高速正/反转控制、制动控制和主轴变速控制。
（1）正、反向点动控制
正向点动控制过程：
（2）低速正、反转控制
低速正转控制过程：

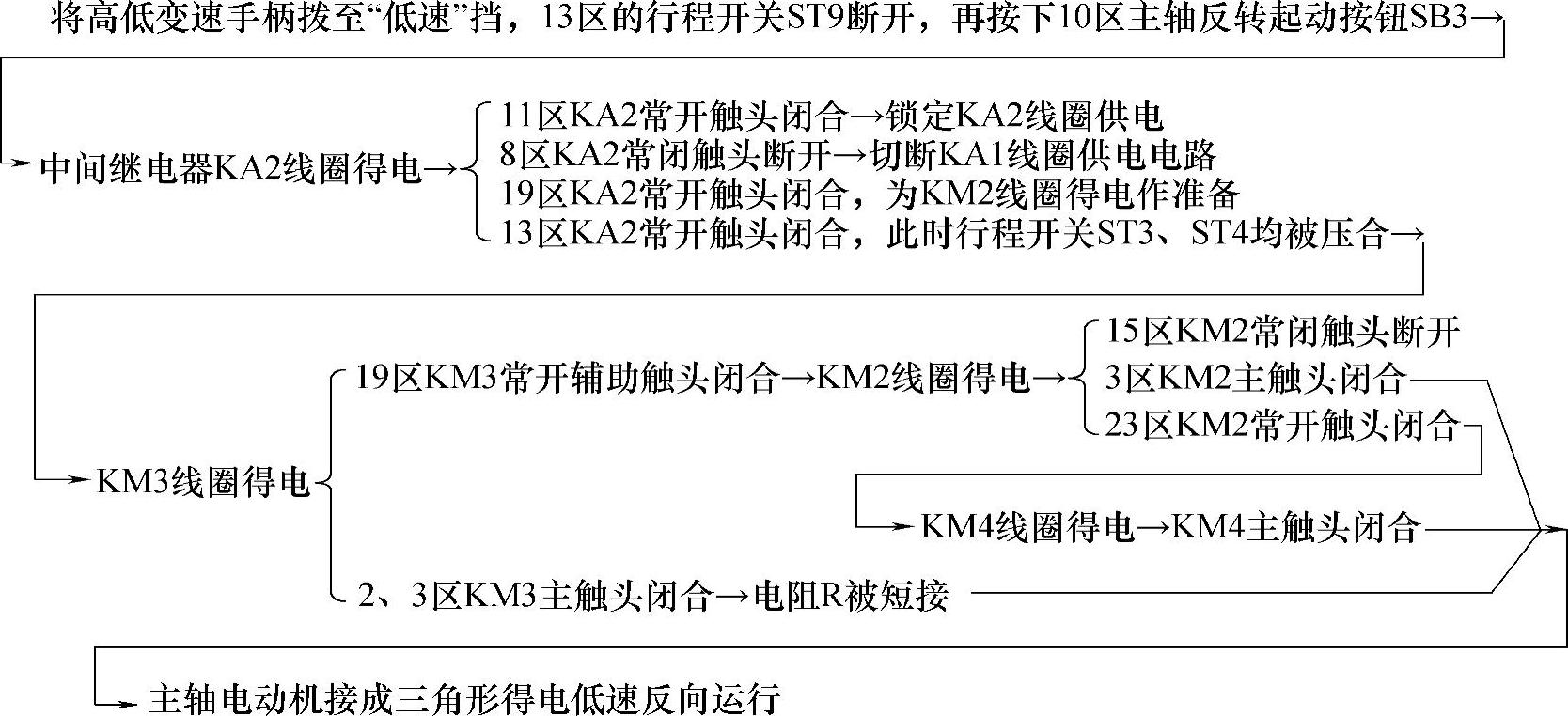

低速反转控制过程：
（3）高速正、反转控制
高速正转控制过程：
高速反转控制过程：
（4）制动控制
正转制动控制过程：

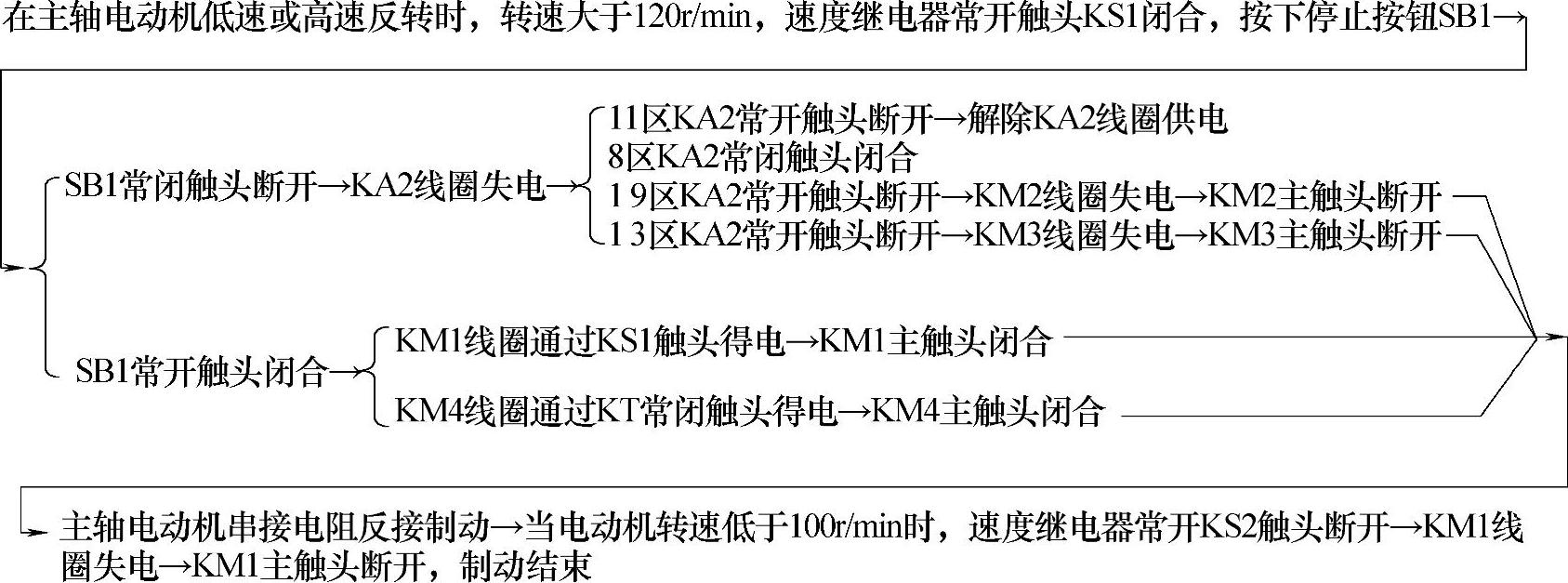

反转制动控制过程：
（5）主轴变速控制
在主轴电动机运行时，如果要对主轴进行变速，可拉出主轴变速盘手柄，控制线路会对主轴电动机进行制动，待主轴电动机停转后，操作变速盘选择新的速度，再压下变速盘手柄，控制线路会对主轴电动机短时运转（点动），以使齿轮顺利啮合，并将变速盘手柄压回原位。
下面来说明主轴电动机处于正转时的主轴变速控制过程，具体过程如下：
3.进给电动机控制
进给电动机控制包括正、反转控制和进给变速控制。
（1）正、反转控制
正转与停止控制过程：
将进给操作手柄拨至“正向”位置时，行程开关ST8被压合→ST8常开触头闭合→接触器KM6线圈得电→KM6主触头闭合→进给电动机得电正向运转→将进给操作手柄拨至“中间”位置时→行程开关ST8复位→ST8常开触头断开→接触器KM6线圈失电→KM6主触头断开→进给电动机失电停转。
反转控制过程：
将进给操作手柄拨至“反向”位置时，行程开关ST7被压合→ST7常开触头闭合→接触器KM7线圈得电→KM7主触头闭合→进给电动机得电反向运转。
（2）进给变速控制
进给变速控制与主轴变速控制类似，只是进给变速时操作进给变速盘手柄，与该手柄有关的行程开关为ST4，进给变速冲动行程开关为ST5。

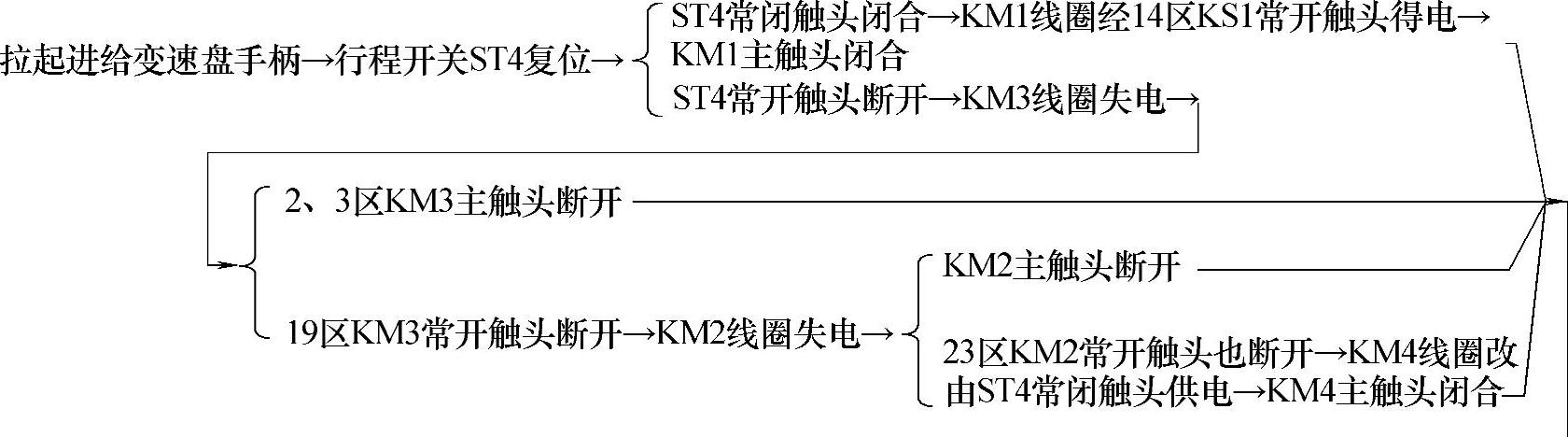

下面来说明主轴电动机处于反转时的进给变速控制过程，具体过程如下：
