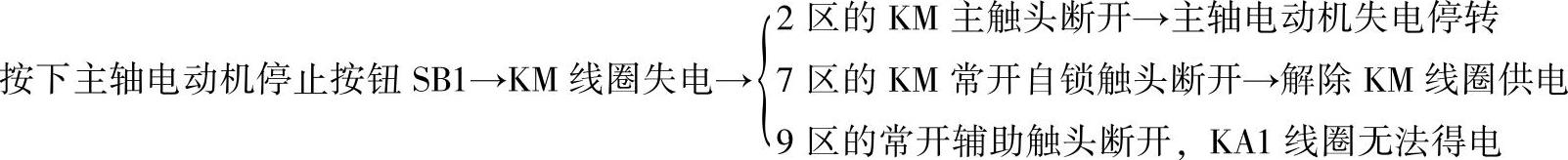

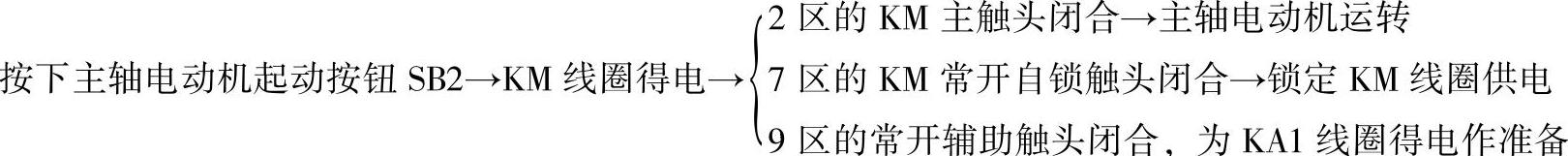

【摘要】：CA6140型车床的控制线路如图6-3所示。图6-3 CA6140型车床的控制线路主轴电动机控制1）起动控制：2）停止控制：冷却泵电动机控制1）起动控制：在主轴电动机起动后，将冷却泵电动机开关SA1闭合→中间继电器KA1线圈得电→3区的KA1常开触头闭合→冷却泵电动机得电运转。停止使用车床断开电源开关QS，切断整个控制线路的供电。

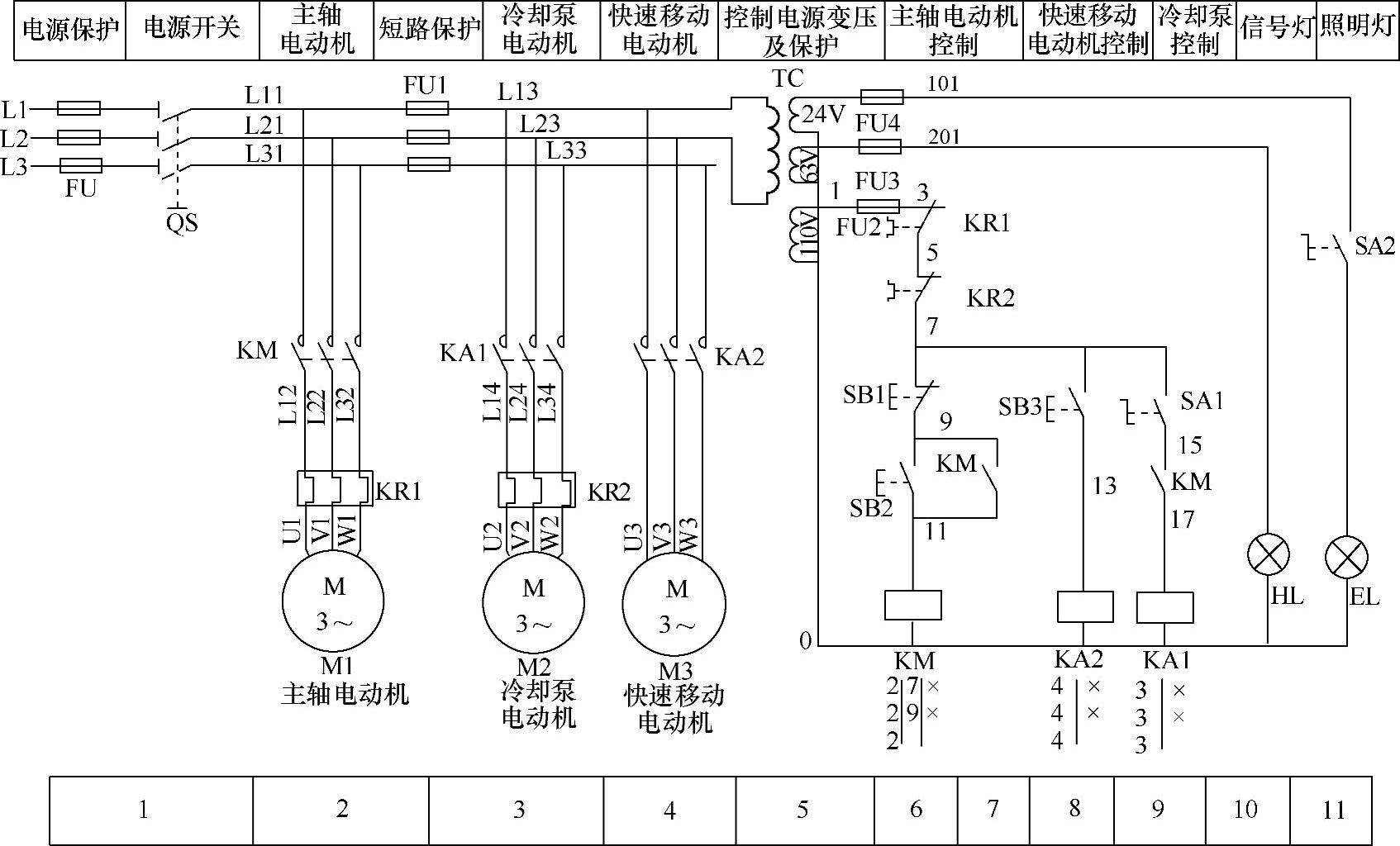

CA6140型车床的控制线路如图6-3所示。

1.识图技巧

图6-3所示的车床的控制线路结构与基本控制线路相似，但多出了3个部分：一是在线路图的上方有含文字的方框；二是在线路图的下方有含数字的方框；三是在接触器和继电器线圈下方有含数字的表格。

线路图上方含文字的方框的功能是说明它下方垂直范围内电路（或元器件）的功能或名称。例如方框“电源保护”下方垂直范围内有熔断器FU，说明FU的功能是电源保护；方框“主轴电动机”下方垂直范围内有接触器KM主触头、热继电器KR1发热元件和主轴电动机，说明这些元器件都是与主轴电动机有关的元器件。

线路图下方含数字的方框的功能是对整个线路进行分区，以便识图时能快速准确找到要找的元器件。

线路图的接触器（或继电器）线圈下方含有数字的表格的功能是说明接触器（或继电器）触头及所在的区。其中表格的左方为常开触头所在区，右方为常闭触头所在的区。例如接触器KM线圈下方表格含有“2、2、2、7、9、×、×”，表示接触器KM有3个常开触头在2区，有一个常开触头在7区，有一个常开触头在9区，右方“×”表示无常闭触头；继电器KA2线圈下方表格含有“4、4、4、×、×”，表示继电器KA2有3个常开触头在4区，无常闭触头。

2.控制线路分析

CA6140型车床控制线路的工作过程分析如下：

（1）工作准备

合上电源开关QS，L1、L2两相电压送到电源变压器TC的一次绕组，经降压后在3组二次绕组上分别得到24V、6.3V和110V的电压，其中110V电压供给控制电路作为电源，6.3V电压供给信号灯HL，HL被点亮指示控制电路已通电，将旋钮开关SA2闭合，24V电压提供给照明灯EL，EL发光照亮车床。
