程序转换与传送的技巧与方法
【摘要】：梯形图程序编写完成后，需要先转换成指令表程序，然后将计算机与PLC连接好，再将程序传送到PLC中。图5-15 编程区切换到指令表形式2.计算机与PLC的连接要将编写好的程序传送给PLC，必须先用指定的电缆线和转换器将计算机RS232C端口与PLC之间连接好。图5-16a采用FX-232AW转换器将RS232C接口转换成RS422接口，实现计算机与PLC编程接口的连接；图5-16b采用PLC内置的通信功能扩展板FX-232BD与计算机连接。
梯形图程序编写完成后，需要先转换成指令表程序，然后将计算机与PLC连接好，再将程序传送到PLC中。
1.程序的转换
单击工具栏中的“
”工具，也可执行菜单命令“工具→转换”，软件自动将梯形图程序转换成指令表程序。执行菜单命令“视图→指令表”，程序编程区就切换到指令表形式，如图5-15所示。

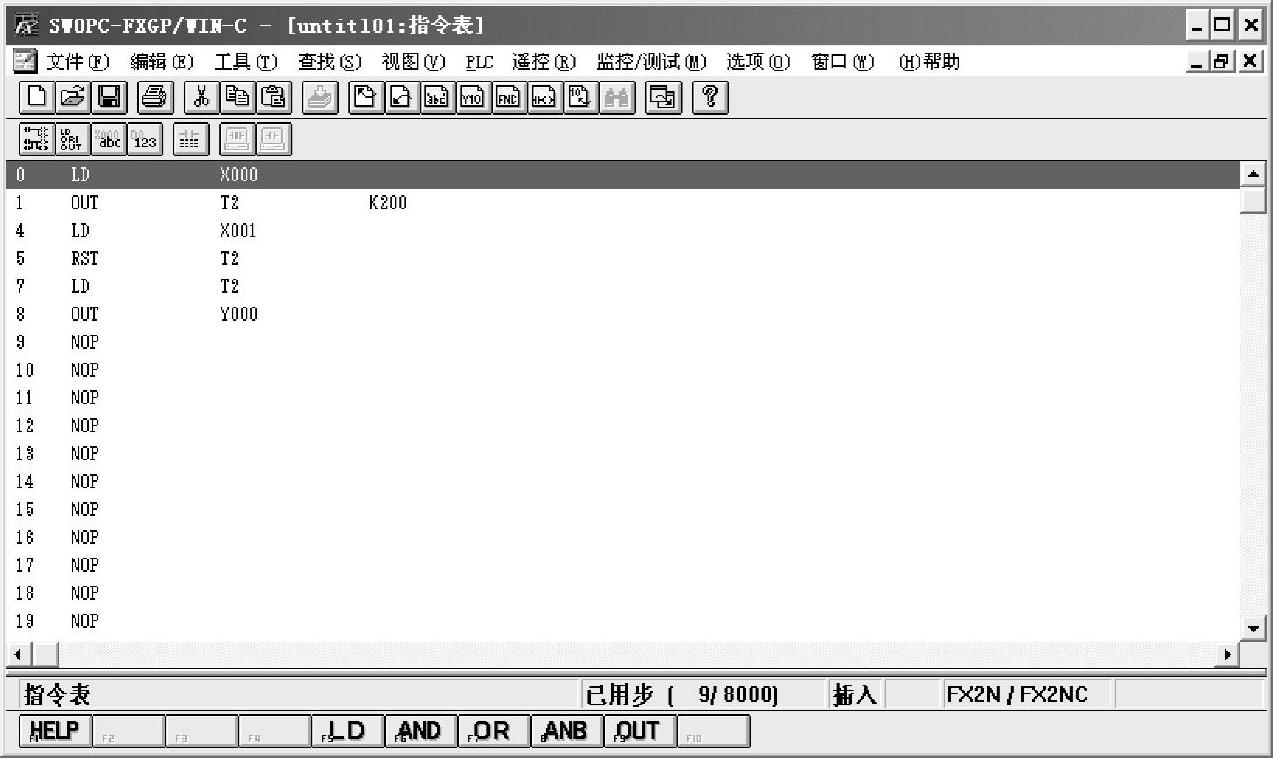

图5-15 编程区切换到指令表形式
2.计算机与PLC的连接
要将编写好的程序传送给PLC，必须先用指定的电缆线和转换器将计算机RS232C端口（COM口）与PLC之间连接好。计算机与三菱FX系列PLC常见的连接方式如图5-16所示。

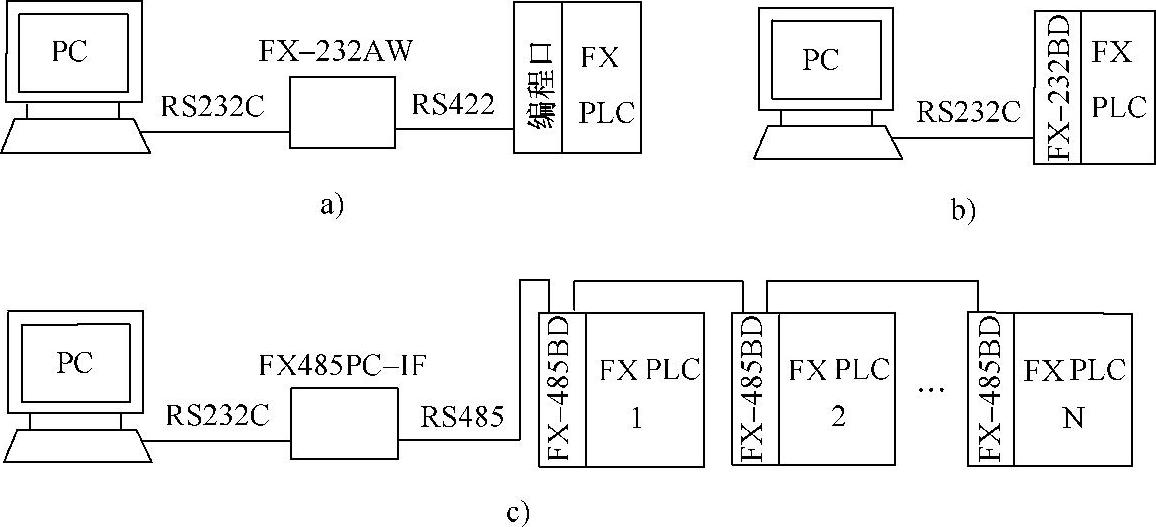

图5-16 计算机与三菱FX系列PLC常见的连接方式
图5-16a、b为点对点连接方式。图5-16a采用FX-232AW转换器将RS232C接口转换成RS422接口，实现计算机与PLC编程接口的连接；图5-16b采用PLC内置的通信功能扩展板FX-232BD与计算机连接。
图5-16c为多点连接方式，即一台计算机与多台PLC连接，它先通过FX-485PC-IF转换器将RS232C转换成RS485接口，然后再与多个内置FX-485BD功能扩展板的PLC连接。
3.程序的传送
要将编写好的程序传送到PLC中，可执行菜单命令“PLC→传送→写出”，出现“PC程序写入”对话框，如图5-17所示，选择“所有范围”，确认后，编写的程序就会全部送入PLC。

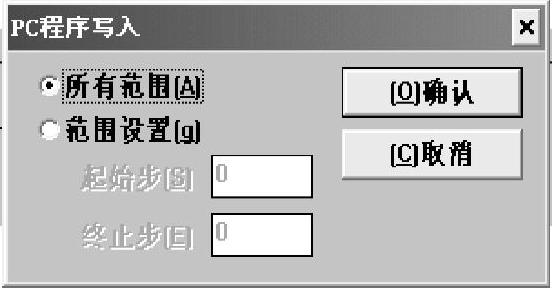

图5-17 “PC程序写入”对话框
如果要修改PLC中的程序，可执行菜单命令“PLC→传送→读入”，PLC中的程序就会读入计算机编程软件中，然后就可以对程序进行修改。
