1.新建程序文件
要编写程序,必须先新建程序文件。新建程序文件过程如下:

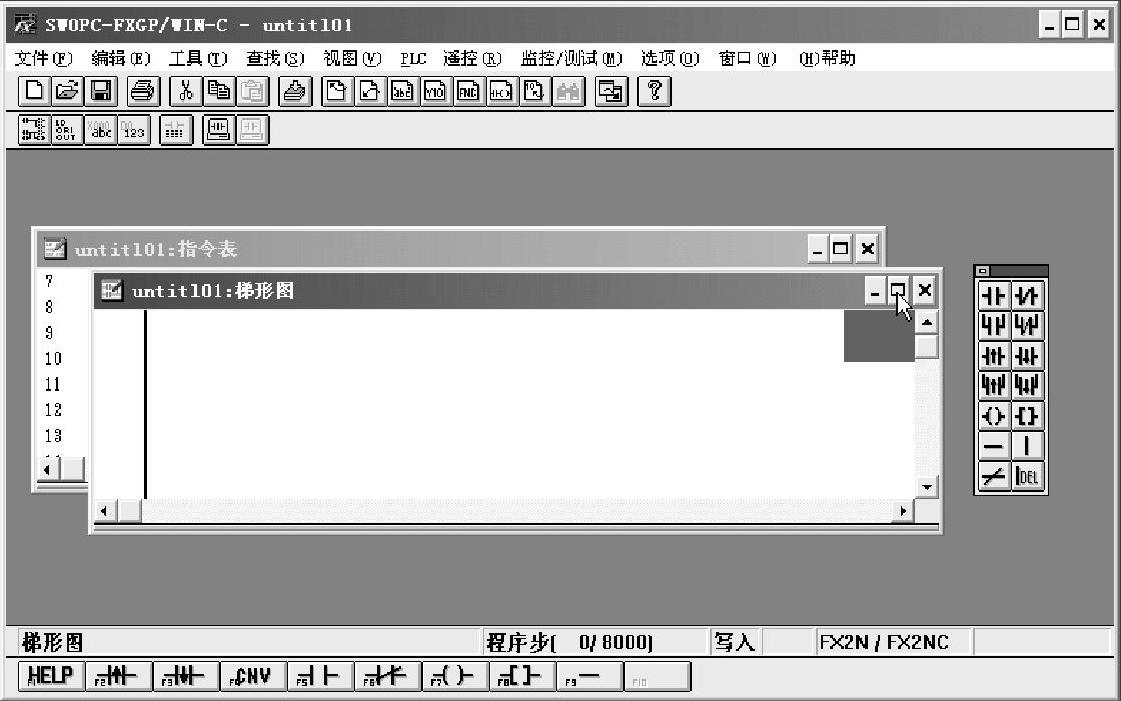

执行菜单命令“文件→新文件”,也可单击“”图标,弹出“PLC类型设置”对话框,如图5-9所示,选择“FX2N/FX2NC”类型,单击“确认”,即新建一个程序文件,如图5-10所示,它提供了“指令表”和“梯形图”两种编程方式,若要编写梯形图程序,可单击“梯形图”编辑窗口右上方的“最大化”按钮,可将该窗口最大化。
在窗口的右方有一个浮置的工具箱,如图5-11所示,它包含有各种编写梯形图程序的工具,各工具功能如图中标注说明。
图5-9 “PLC类型设置”对话框
图5-10 新建一个程序文件
图5-11 工具箱各工具功能说明
2.编写程序
编写程序的过程如下:
1)单击浮置的工具箱上的“”工具,弹出“输入元件”对话框,如图5-12所示,在该框中输入“X000”,确认后,在程序编写区出现常开触头符号X000,高亮光标自动后移。
图5-12 “输入元件”对话框

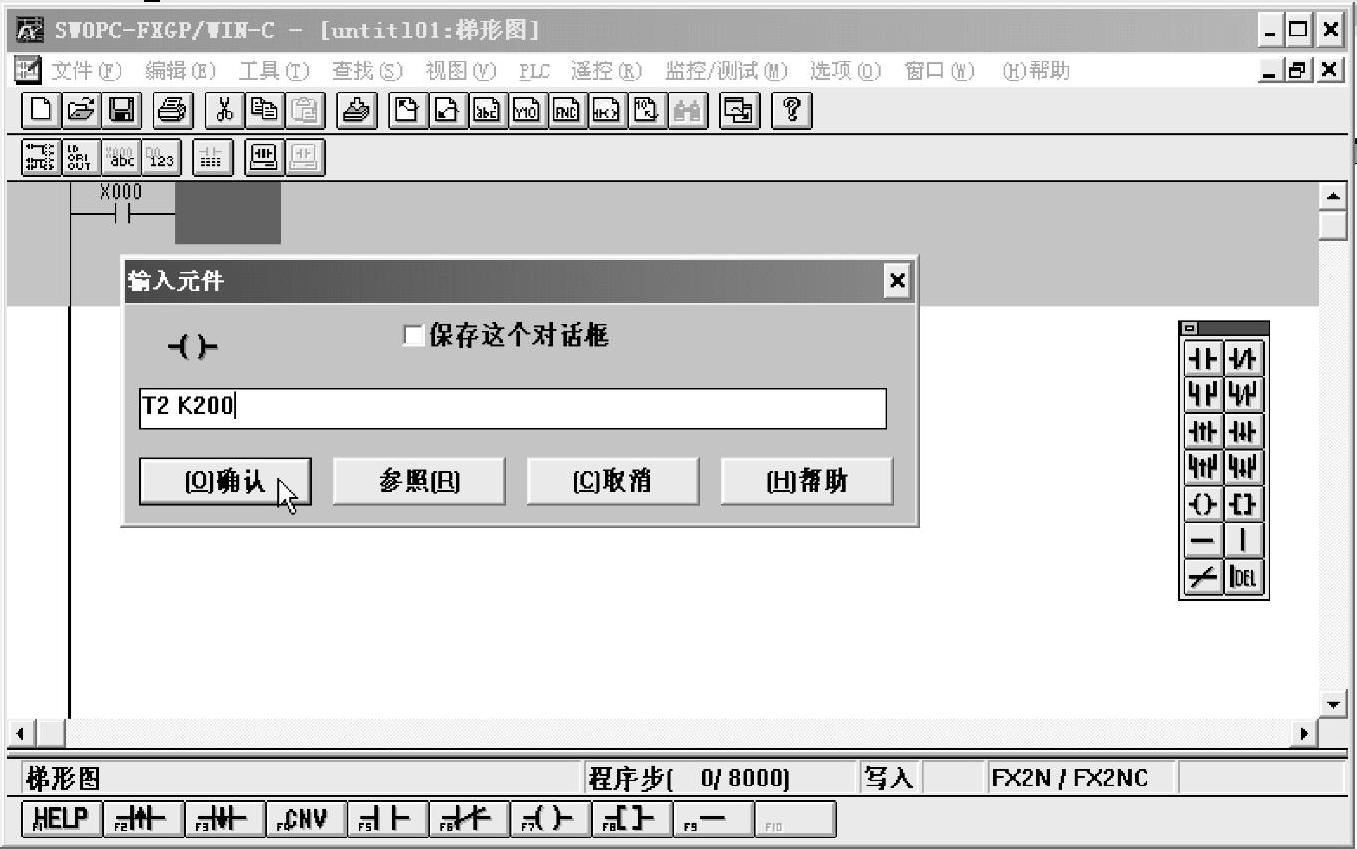

2)单击工具箱上的“”工具,弹出“输入元件”对话框,在该框中输入“T2K200”,如图5-13所示。确认后,在程序编写区出现线圈符号,符号内的“T2 K200”表示T2线圈是一个延时动作线圈,延迟时间为0.1s×200=20s。
图5-13 在对话框内输入“T2 K200”
3)再依次使用工具箱上的“”输入“X001”,用“”输入“RST T2”,用“”输入“T2”,用“”输入“Y000”。
编写完成的梯形图程序如图5-14所示。
若需要对程序内容时进行编辑,可用鼠标选中要操作的对象,再执行“编辑”菜单下的各种命令,就可以对程序进行复制、粘贴、删除、插入等操作。
图5-14 编写完成的梯形图程序
