PLC用户程序的执行过程优化
【摘要】：PLC的用户程序执行过程很复杂，下面以PLC正转控制线路为例进行说明。图5-5 PLC正转控制线路用户程序执行过程说明如下：当按下起动按钮SB1时，输入继电器X000线圈得电，它使用户程序中的X000常开触头闭合，输出继电器Y000线圈得电，它一方面使用户程序中的Y000常开触头闭合，对Y000线圈供电锁定外，另一方面使输出端的Y000常开触头闭合，接触器KM线圈得电，主电路中的KM主触头闭合，电动机得电运转。
PLC的用户程序执行过程很复杂，下面以PLC正转控制线路为例进行说明。图5-5是PLC正转控制线路，为了便于说明，图中画出了PLC内部等效图。
图5-5中PLC内部等效图中的X000、X001、X002称为输入继电器，它由线圈和触头两部分组成，由于线圈与触头都是等效而来，故又称为软线圈和软触头，Y000称为输出继电器，它也包括线圈和触头。PLC内部中间部分为用户程序（梯形图程序），程序形式与继电器控制电路相似，两端相当于电源线，中间为触头和线圈。

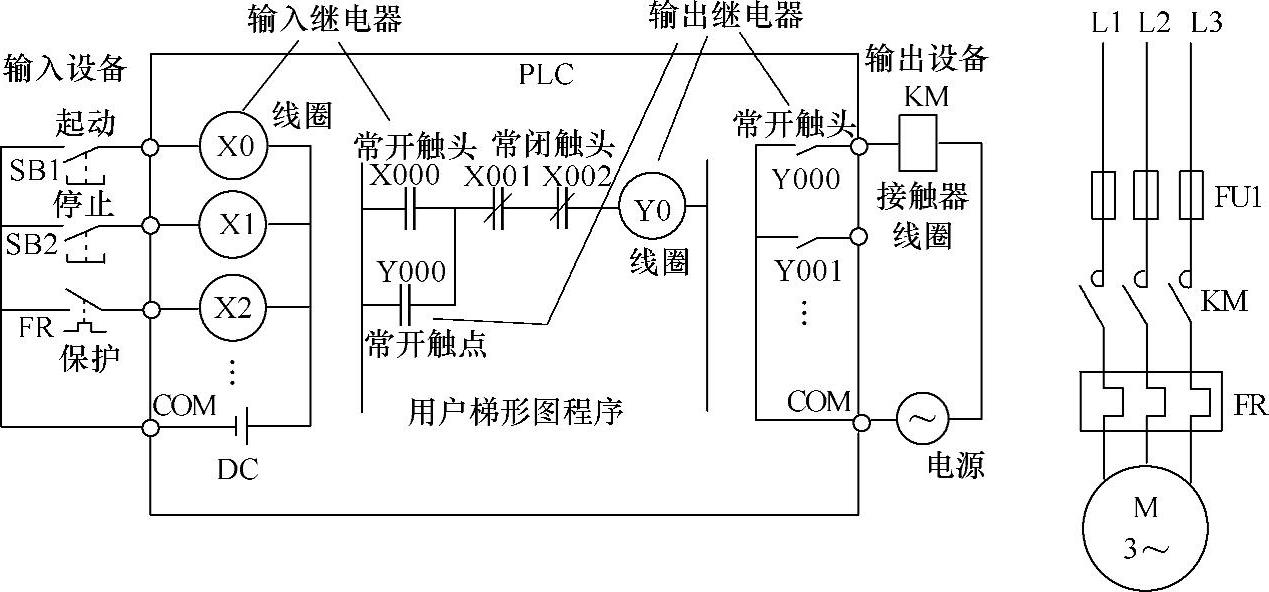

图5-5 PLC正转控制线路（用户程序执行过程说明图）
用户程序执行过程说明如下：
当按下起动按钮SB1时，输入继电器X000线圈得电，它使用户程序中的X000常开触头闭合，输出继电器Y000线圈得电，它一方面使用户程序中的Y000常开触头闭合，对Y000线圈供电锁定外，另一方面使输出端的Y000常开触头闭合，接触器KM线圈得电，主电路中的KM主触头闭合，电动机得电运转。
当按下停止按钮SB2时，输入继电器X001线圈得电，它使用户程序中的X001常闭触头断开，输出继电器Y000线圈失电，用户程序中的Y000常开触头断开，解除自锁，另外输出端的Y000常开触头断开，接触器KM线圈失电，KM主触头断开，电动机失电停转。
若电动机在运行过程中电流过大，热继电器FR动作，FR触头闭合，输入继电器X002线圈得电，它使用户程序中的X002常闭触头断开，输出继电器Y000线圈失电，输出端的Y000常开触头断开，接触器KM线圈失电，KM主触头闭合，电动机失电停转，从而避免电动机长时间过电流运行。
