工频与变频切换线路方案探析

2023-06-15 理论教育版权反馈

【摘要】：将开关SA2闭合，接通MRS端子，允许进行工频-变频切换。由于已设置Pr.135=1使切换有效，IPF、PU端子输出低电平，中间继电器KA1、KA3线圈得电。KA2线圈得电→KA2常开触头闭合→KM2线圈得电→KM2主触头闭合→工频电源直接提供给电动机。按下按钮SB3可以解除声光报警；按下按钮SB4，可以解除变频器的保护输出状态。工频与变频切换有关参数功能及设置值见表4-8。

1.线路

图4-20是一个典型的工频与变频切换控制线路。该线路在工作前需要先对一些参数进行设置。

图4-20 一个典型的工频与变频切换控制线路

线路的工作过程说明如下：

（1）变频运行控制

1）起动准备。将开关SA2闭合，接通MRS端子，允许进行工频-变频切换。由于已设置Pr.135=1使切换有效，IPF、PU端子输出低电平，中间继电器KA1、KA3线圈得电。KA3线圈得电→KA3常开触头闭合→接触器KM3线圈得电→KM3主触头闭合，KM3常闭辅助触头断开→KM3主触头闭合，将电动机与变频器输出端连接；KM3常闭辅助触头断开，使KM2线圈无法得电，实现KM2、KM3之间的互锁（KM2、KM3线圈不能同时得电），电动机无法由变频和工频同时供电。KA1线圈得电→KA1常开触头闭合，为KM1线圈得电作准备→按下按钮SB1→KM1线圈得电→KM1主触头、常开辅助触头均闭合→KM1主触头闭合，为变频器供电；KM1常开辅助触头闭合，锁定KM1线圈得电。

2）起动运行。将开关SA1闭合，STF端子输入信号（STF端子经SA1、SA2与SD端子接通），变频器正转起动，调节电位器RP可以对电动机进行调速控制。

（2）变频-工频切换控制

当变频器运行中出现异常，异常输出端子A、C接通，中间继电器KA0线圈得电，KA0常开触头闭合，振铃HB和报警灯HL得电，发出声光报警。与此同时，IPF、PU端子变为高电平，OL端子变为低电平，KA1、KA3线圈失电，KA2线圈得电。KA1、KA3线圈失电→KA1、KA3常开触头断开→KM1、KM3线圈失电→KM1、KM3主触头断开→变频器与电源、电动机断开。KA2线圈得电→KA2常开触头闭合→KM2线圈得电→KM2主触头闭合→工频电源直接提供给电动机（注：KA1、KA3线圈失电与KA2线圈得电并不是同时进行的，有一定的切换时间，它与Pr.136、Pr.137的设置有关）。

按下按钮SB3可以解除声光报警；按下按钮SB4，可以解除变频器的保护输出状态。若电动机在运行时出现过载，与电动机串接的热继电器FR发热元件动作，会使FR常闭触头断开，切断OH端子输入，变频器停止输出，对电动机进行保护。

2.参数设置

参数设置内容包括以下两个：

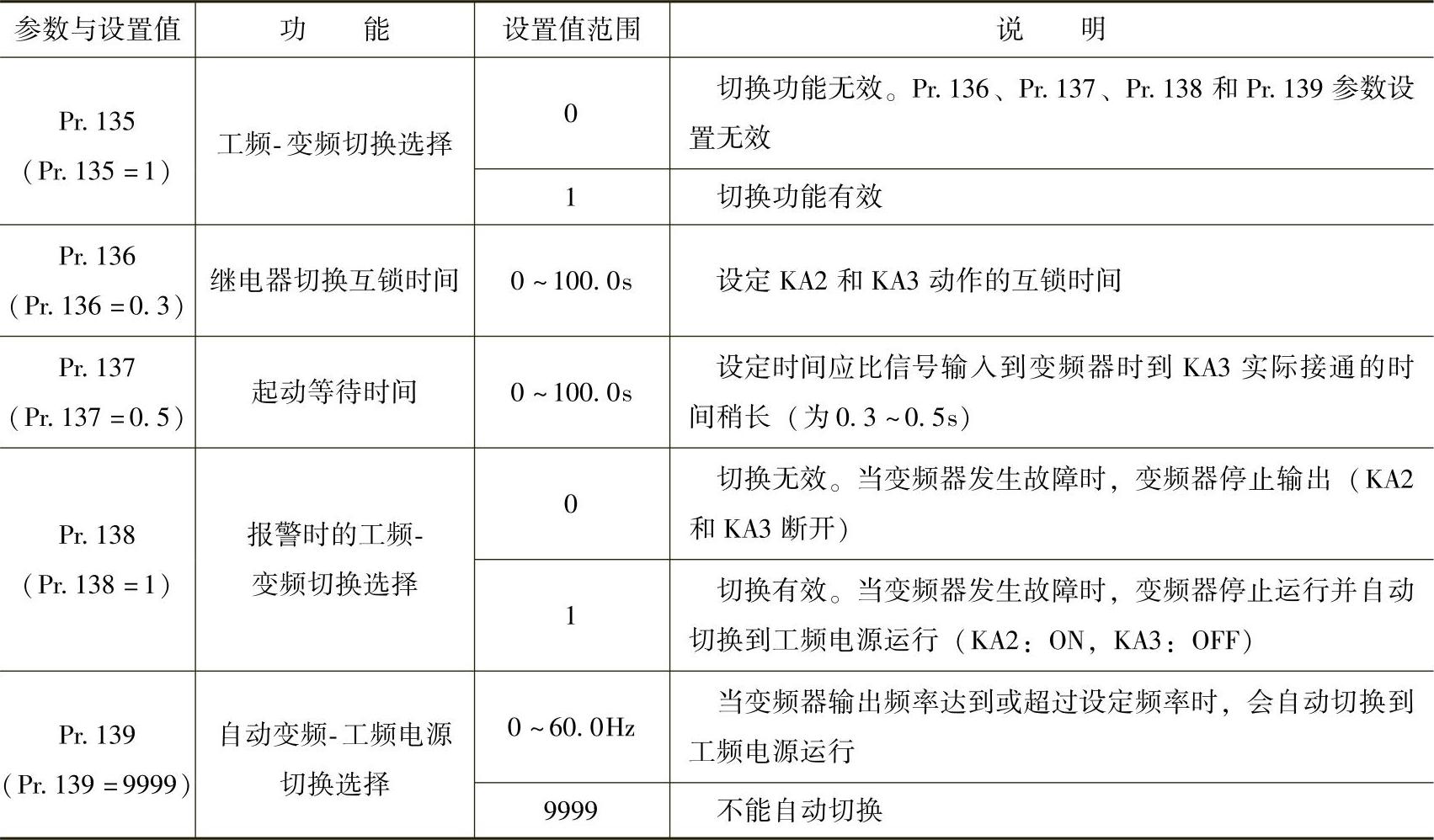

1）工频与变频切换功能设置。工频与变频切换有关参数功能及设置值见表4-8。

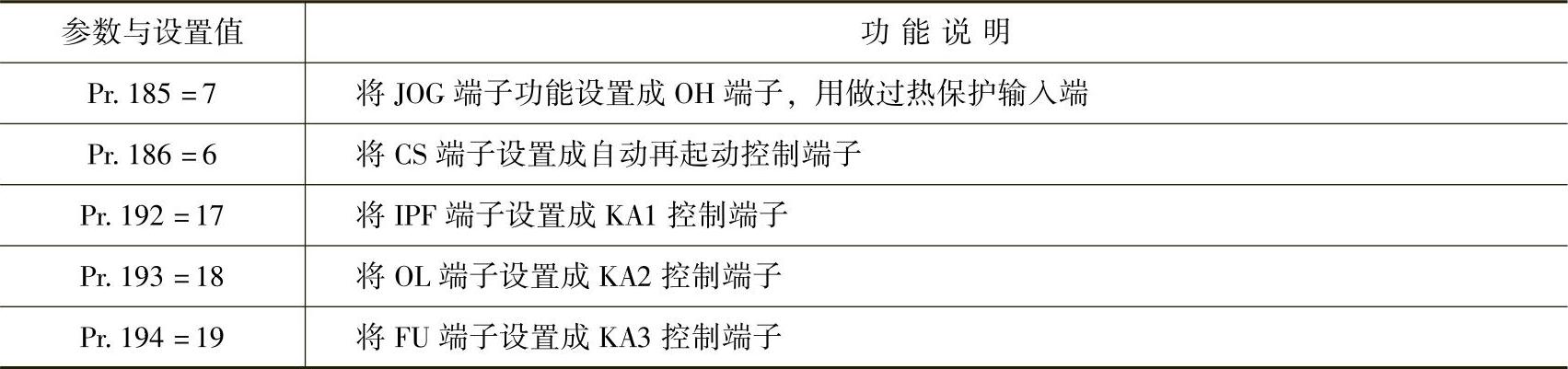

表4-8 工频与变频切换有关参数功能及设置值
