开关控制正反转控制线路介绍
【摘要】：开关控制式正、反转控制线路如图4-17所示，它采用了一个3位开关SA，SA有“正转”、“停止”和“反转”3个位置。将开关SA拨至“正转”位置，STF、SD端子接通，相当于STF端子输入正转控制信号，变频器U、V、W端子输出正转电源电压，驱动电动机正向运转。若变频器运行期间出现异常或故障，变频器B、C端子间内部常闭开关断开，接触器KM线圈失电，KM主触头断开，切断变频器输入电源，对变频器进行保护。
开关控制式正、反转控制线路如图4-17所示，它采用了一个3位开关SA，SA有“正转”、“停止”和“反转”3个位置。
线路工作原理说明如下：

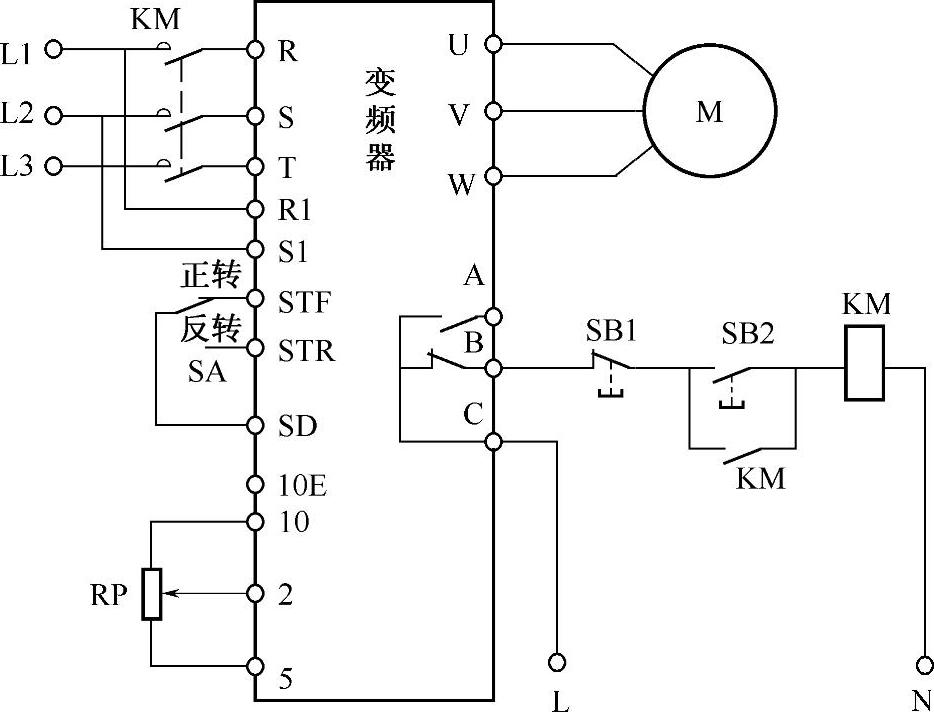

图4-17 开关控制式正、反转控制线路
1）起动准备。按下按钮SB2→接触器KM线圈得电→KM常开辅助触头和主触头均闭合→KM常开辅助触头闭合，锁定使KM线圈得电（自锁）；KM主触头闭合，为变频器接通主电源。
2）正转控制。将开关SA拨至“正转”位置，STF、SD端子接通，相当于STF端子输入正转控制信号，变频器U、V、W端子输出正转电源电压，驱动电动机正向运转。调节端子10、2、5外接电位器RP，变频器输出电源频率会发生改变，电动机转速也随之变化。
3）停转控制。将开关SA拨至“停转”位置（悬空位置），STF、SD端子连接被切断，变频器停止输出电源，电动机停转。
4）反转控制。将开关SA拨至“反转”位置，STR、SD端子接通，相当于STR端子输入反转控制信号，变频器U、V、W端子输出反转电源电压，驱动电动机反向运转。调节电位器RP，变频器输出电源频率会发生改变，电动机转速也随之变化。
5）变频器异常保护。若变频器运行期间出现异常或故障，变频器B、C端子间内部常闭开关断开，接触器KM线圈失电，KM主触头断开，切断变频器输入电源，对变频器进行保护。
若要切断变频器输入主电源，必须先将开关SA拨至“停止”位置，让变频器停止工作，再按下按钮SB1，接触器KM线圈失电，KM主触头断开，变频器输入电源被切断。该线路结构简单，缺点是在变频器正常工作时操作SB1可切断输入主电源，这样易损坏变频器。
