继电器控制的正转控制线路优化方案
【摘要】：继电器控制式正转控制线路如图4-16所示。调节端子10、2、5外接电位器RP，变频器输出电源频率会发生改变，电动机转速也随之变化。3）变频器异常保护。同时继电器KA线圈也失电，3个KA常开触头均断开。在变频器运行时，若要切断变频器输入主电源，必须先对变频器进行停转控制，再按下按钮SB1，接触器KM线圈失电，KM主触头断开，变频器输入电源被切断。

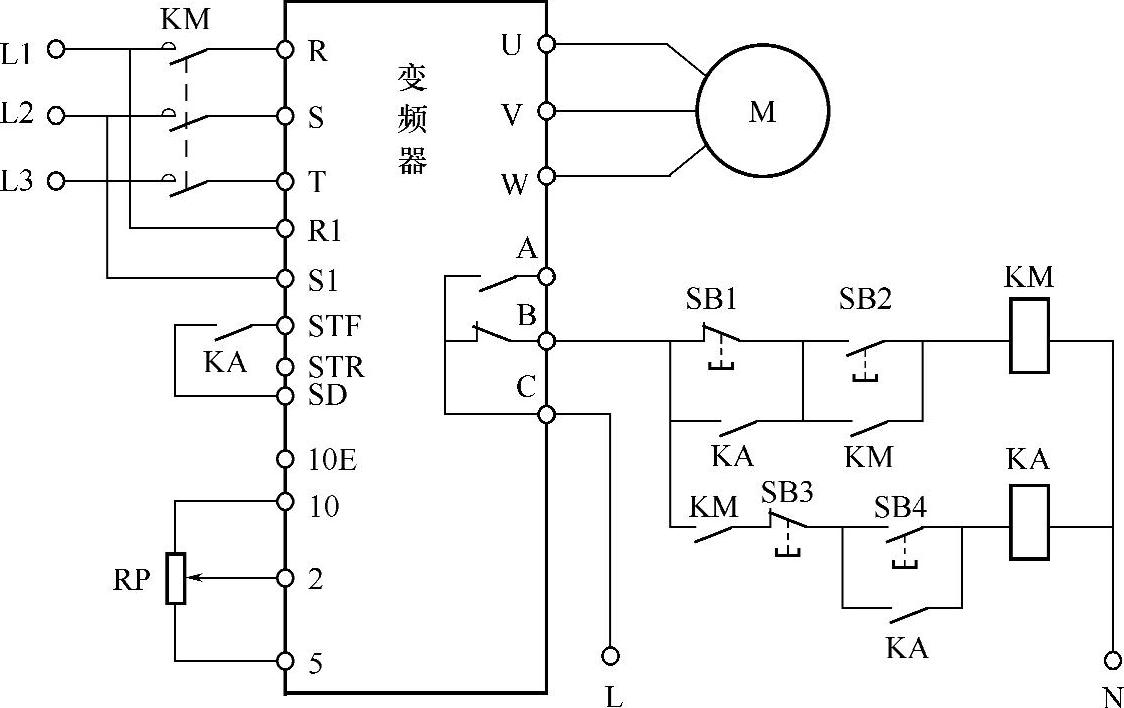

继电器控制式正转控制线路如图4-16所示。
图4-16 继电器控制式正转控制线路
线路工作原理说明如下：
1）起动准备。按下按钮SB2→接触器KM线圈得电→KM主触头和两个常开辅助触头均闭合→KM主触头闭合，为变频器接通主电源；一个KM常开辅助触头闭合，锁定KM线圈得电；另一个KM常开辅助触头闭合，为中间继电器KA线圈得电作准备。
2）正转控制。按下按钮SB4→继电器KA线圈得电→3个KA常开触头均闭合，一个常开触头闭合锁定KA线圈得电，一个常开触头闭合将按钮SB1短接，还有一个常开触头闭合将STF、SD端子接通，相当于STF端子输入正转控制信号，变频器U、V、W端子输出正转电源电压，驱动电动机正向运转。调节端子10、2、5外接电位器RP，变频器输出电源频率会发生改变，电动机转速也随之变化。
3）变频器异常保护。若变频器运行期间出现异常或故障，变频器B、C端子间内部常闭开关断开，接触器KM线圈失电，KM主触头断开，切断变频器输入电源，对变频器进行保护。同时继电器KA线圈也失电，3个KA常开触头均断开。
4）停转控制。在变频器正常工作时，按下按钮SB3，KA线圈失电，KA 3个常开触头均断开，其中一个KA常开触头断开使STF、SD端子连接切断，变频器停止输出电源，电动机停转。
在变频器运行时，若要切断变频器输入主电源，必须先对变频器进行停转控制，再按下按钮SB1，接触器KM线圈失电，KM主触头断开，变频器输入电源被切断。如果没有对变频器进行停转控制，而直接去按SB1，是无法切断变频器输入主电源的，这是因为变频器正常工作时KA常开触头已将SB1短接，断开SB1无效，这样做可以防止在变频器工作时误操作SB1，切断主电源。
