【摘要】：在使用外部操作方式时，通过操作与控制电路端子连接的部件来控制变频器的运行。图4-14 外部操作方式的接线操作过程采用外部操作方式对电动机进行正、反转和调速控制的操作过程见表4-5。

变频器最基本的功能是对电动机进行正、反转和调速控制。在使用变频器对电动机进行正、反转和调速控制时，既可以使用操作面板来操作（PU操作），也可以使用控制端子外接的开关和电位器来操作（外部操作）。

1.使用变频器的操作面板控制电动机正、反转

使用变频器的操作面板对电动机进行正、反转控制又称PU操作方式。

（1）接线

在操作变频器面板前，需要对变频器主电路进行接线，接线如图4-13所示。

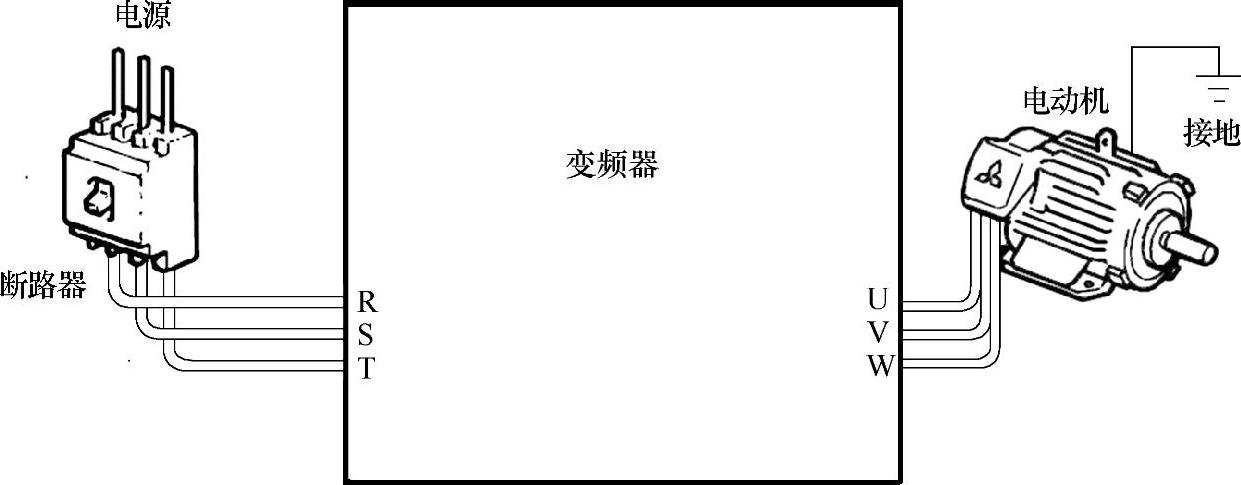

图4-13 PU操作方式的接线

（2）操作过程

采用PU操作方式对电动机进行正、反转控制的操作过程见表4-4。

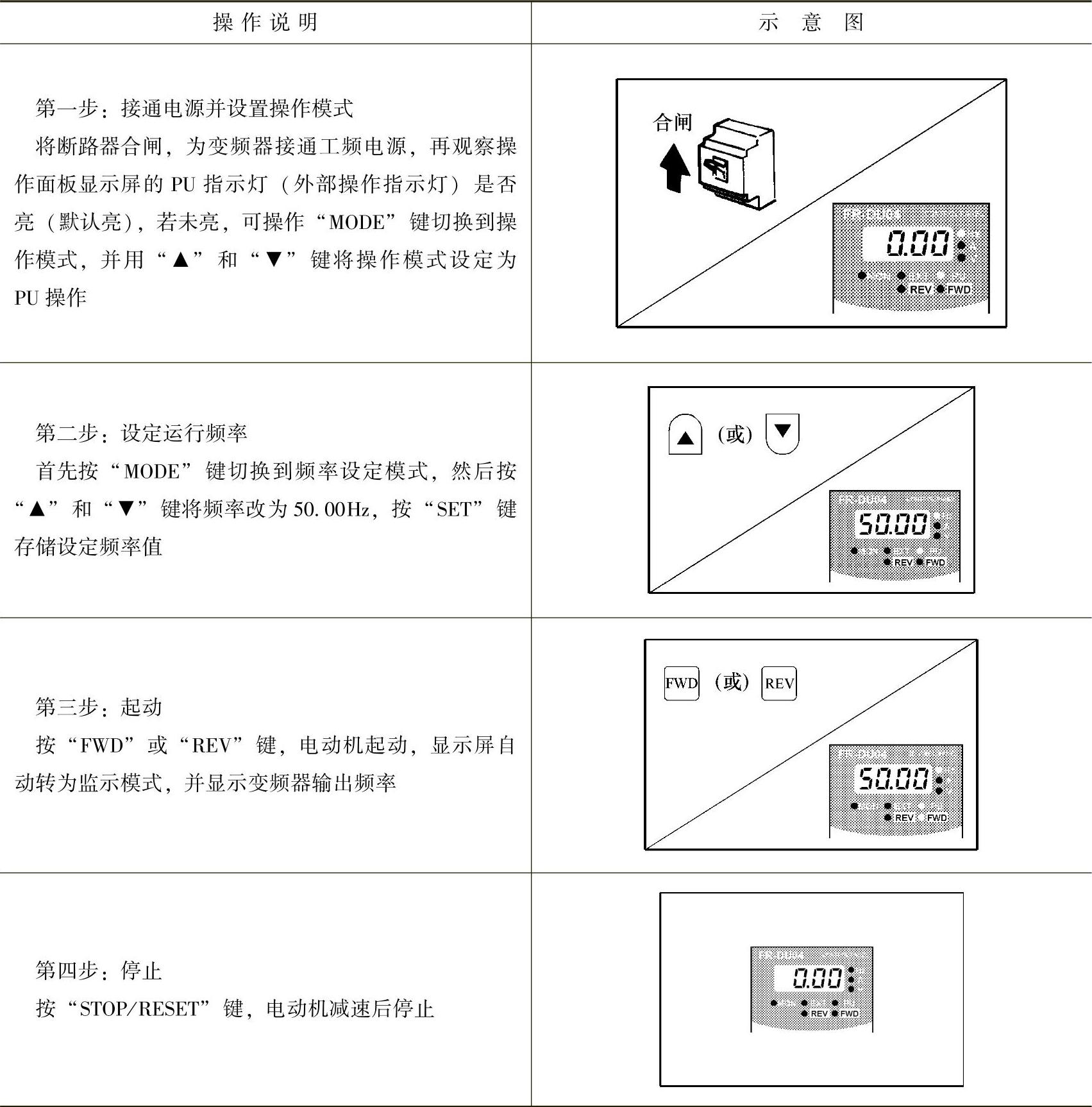

表4-4 采用PU操作方式对电动机进行正、反转控制的操作过程

2.使用变频器外接的开关和电位器控制电动机正、反转和调速

使用变频器外接的开关和电位器对电动机进行正、反转和调速控制又称外部操作方式。在使用外部操作方式时，通过操作与控制电路端子连接的部件（如开关、继电器触头和电位器等）来控制变频器的运行。

（1）接线

在操作变频器操作面板前，需要对变频器主电路和控制电路进行接线，如图4-14所示。先将控制电路端子外接的正转（STF）或反转（STR）开关接通，然后调节频率电位器，同时观察频率计，就可以调节变频器输出电源的频率，驱动电动机以合适的转速运行。

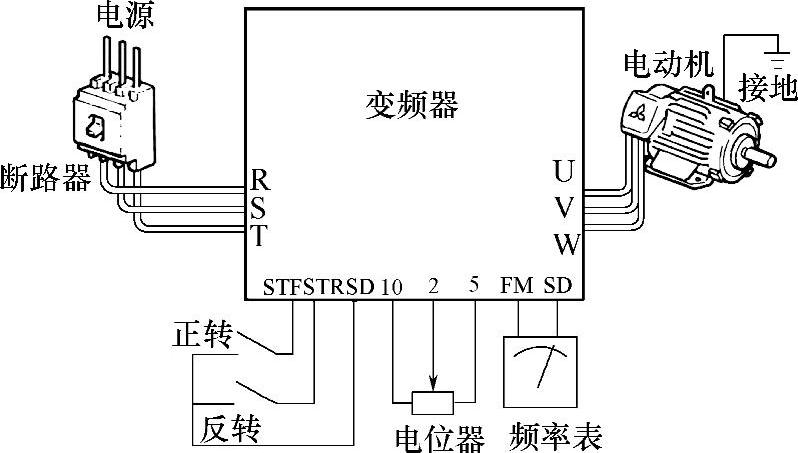

图4-14 外部操作方式的接线

（2）操作过程

采用外部操作方式对电动机进行正、反转和调速控制的操作过程见表4-5。

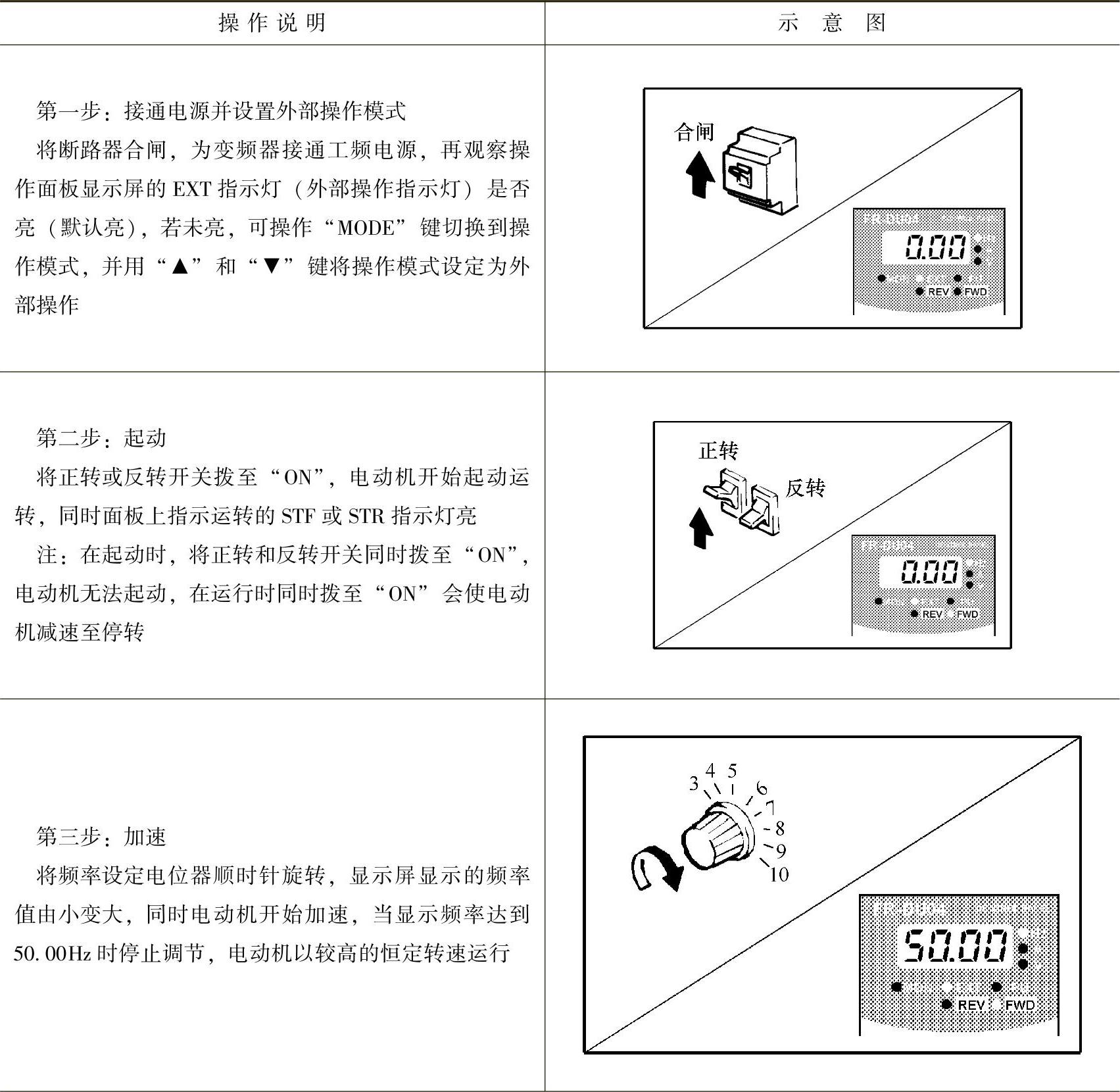

表4-5 采用外部操作方式对电动机进行正、反转和调速控制的操作过程

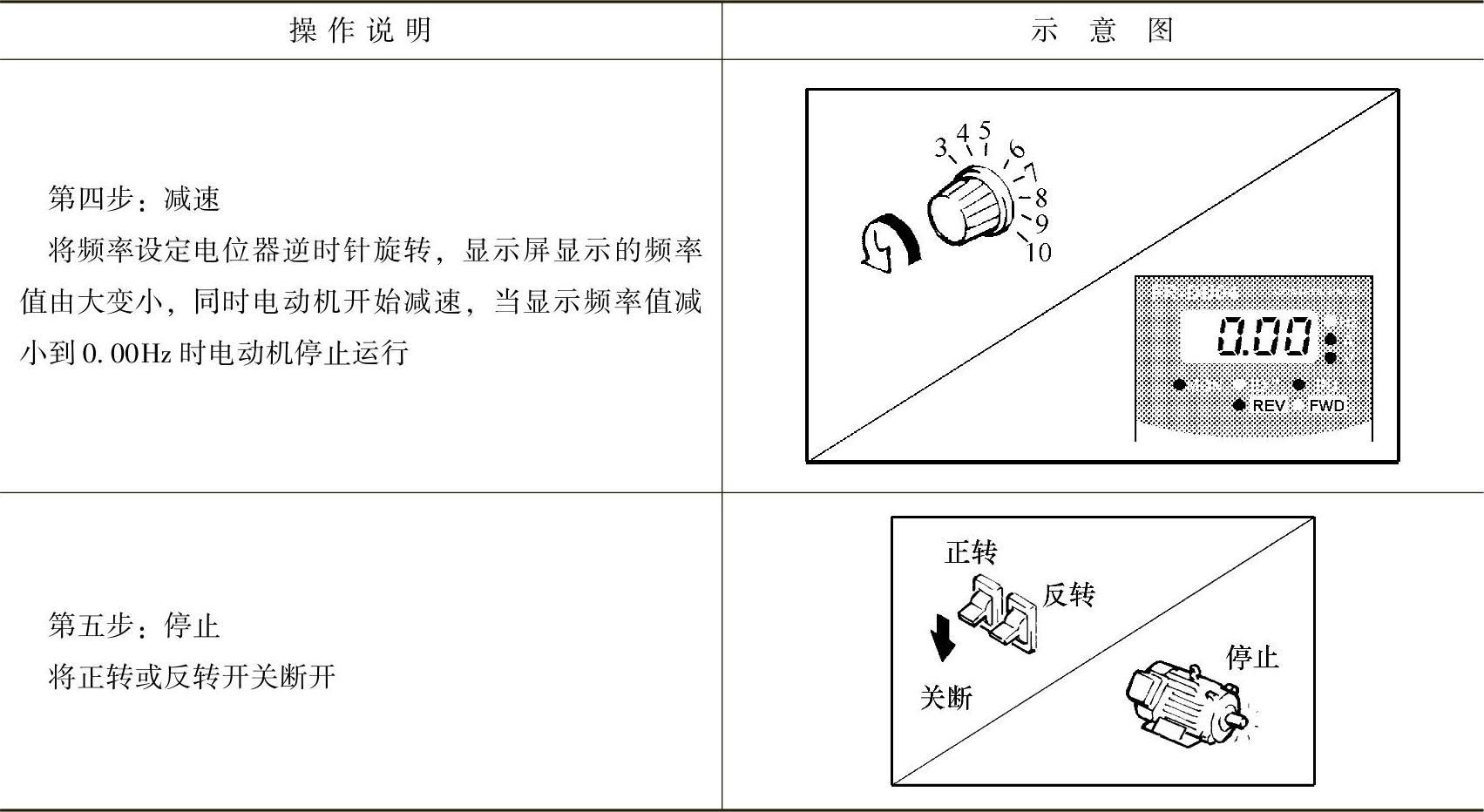

（续）
