变频器操作面板的使用方法
【摘要】：变频器的操作方式较多，最常用的方式就是在面板上对变频器进行各种操作。三菱FR-A540型变频器的操作面板如图4-6所示。图4-6 三菱FR-A540型变频器的操作面板表4-3 操作面板按键和指示灯的功能说明2.操作面板的使用模式切换要对变频器进行某项操作，必须先在操作面板上切换到相应的模式。
接好变频器的主电路和控制电路后，就可以对变频器进行操作。变频器的操作方式较多，最常用的方式就是在面板上对变频器进行各种操作。
1.操作面板介绍
变频器安装有操作面板，面板上有按键、显示屏和指示灯，通过观察显示屏和指示灯来操作按键，可以对变频器进行各种控制和功能设置。三菱FR-A540型变频器的操作面板如图4-6所示。操作面板按键和指示灯的功能说明见表4-3。
图4-6 三菱FR-A540型变频器的操作面板
表4-3 操作面板按键和指示灯的功能说明
2.操作面板的使用
（1）模式切换
要对变频器进行某项操作，必须先在操作面板上切换到相应的模式。例如要设置变频器的工作频率，必须先切换到“频率设定模式”，再进行有关的频率设定操作。在操作面板可以进行5种模式的切换。

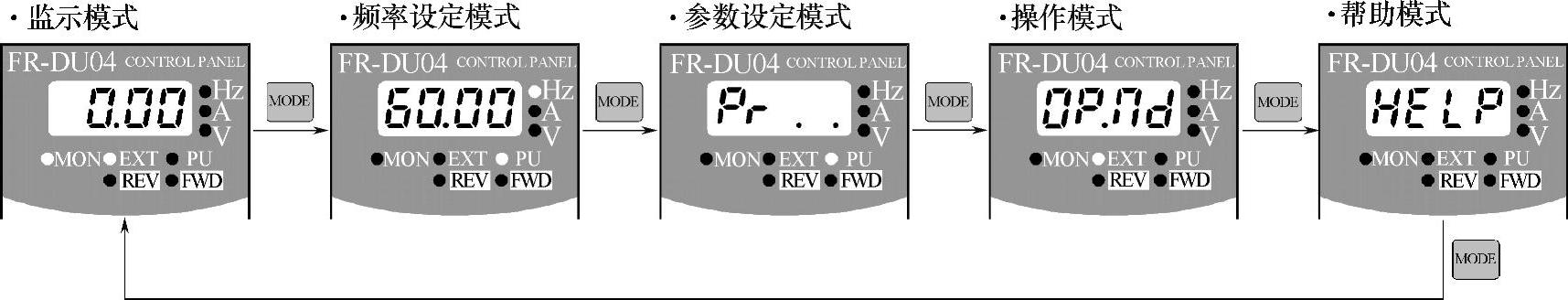

变频器接通电源后（又称上电），变频器自动进入“监示模式”，如图4-7所示，利用操作面板上的“MODE”键可以进行模式切换，第一次按“MODE”键进入“频率设定模式”，再按“MODE”键进入“参数设定模式”，反复按“MODE”键可以依次在监示模式、频率设定模式、参数设定模式、操作模式、帮助模式这5种模式之间切换。当切换到某一模式后，操作“SET”键或“▲”或“▼”键则可对该模式进行具体设置。
图4-7 模式切换操作方法
（2）监示模式的设置
监示模式用于显示变频器的工作频率、电流大小、电压大小和报警信息，便于用户了解变频器的工作情况。
监示模式的设置方法是，先操作“MODE”键切换到监示模式（操作方法见上文），再按“SET”键就会进入频率监示，然后反复按“SET”键，可以让监示模式在“电流监示”、“电压监示”、“报警监示”和“频率监示”之间切换，如图4-8所示，若按“SET”键超过1.5s，会自动切换到上电监示模式。
图4-8 监示模式的设置方法
（3）频率设定模式的设置
频率设定模式用来设置变频器的工作频率，也就是设置变频器逆变电路输出电源的频率。

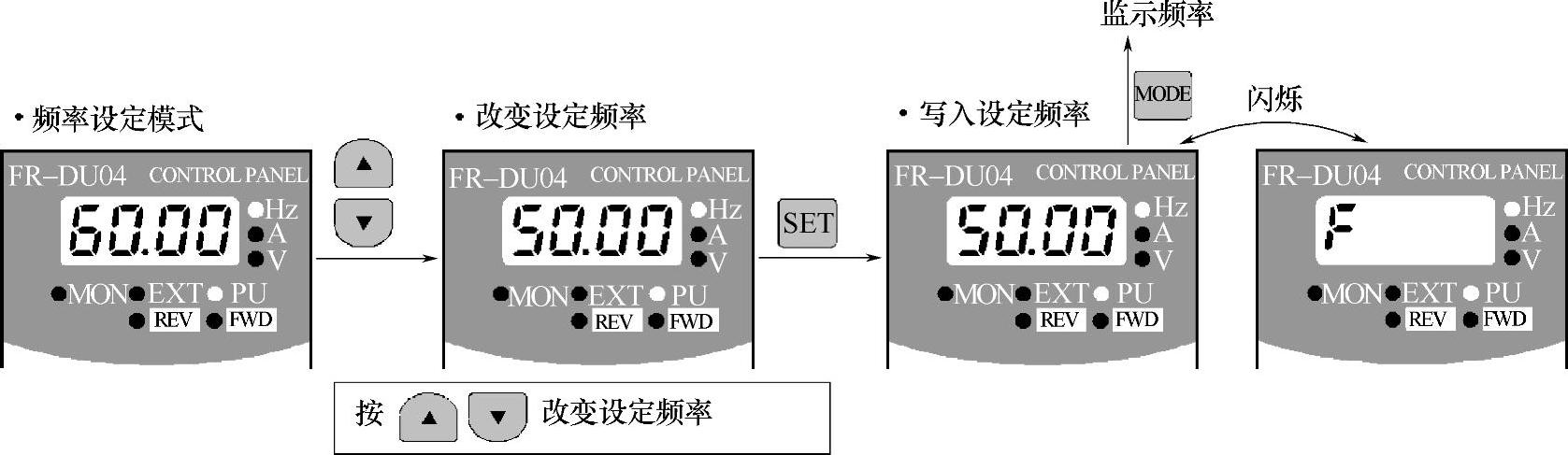

频率设定模式的设置方法是，先操作“MODE”键切换到频率设定模式，再按“▲”或“▼”键设置频率，如图4-9所示，设置好频率后，按“SET”键就将频率存储下来（也称写入设定频率），这时显示屏就会交替显示频率值和频率符号“F”，这时若按下“MODE”键，显示屏就会切换到频率监示状态，监示变频器工作频率。
图4-9 频率设定模式的设置方法
（4）参数设定模式的设置
参数设定模式用来设置变频器的各种工作参数。三菱FR-A540型变频器有近千种参数，每种参数又可以设置不同的值，如第79号参数用来设置操作模式，其可设置值有0～8。若将79号参数值设置为1，就将变频器设置为PU操作模式；若将参数值设置为2时，会将变频器设置为外部操作模式。将79号参数值设为1，通常记做Pr.79=1。

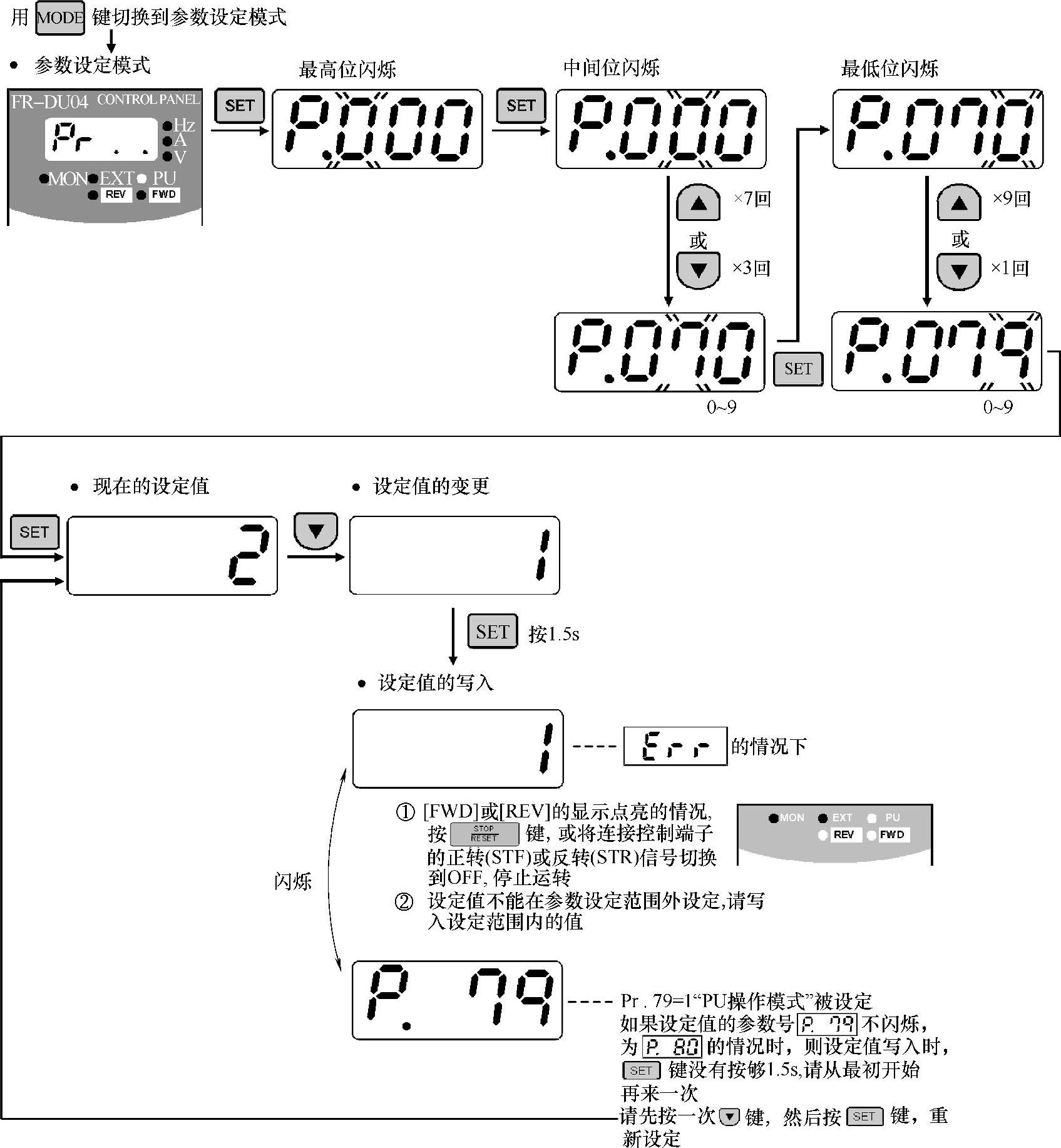

参数设定模式的设置方法是，先操作“MODE”键切换到参数设定模式，再按“SET”键开始设置参数号的最高位，如图4-10所示，按“▲”或“▼”键可以设置最高位的数值，最高位设置好后，按“SET”键会进入中间位的设置，按“▲”或“▼”键可以设置中间位的数值，再用同样的方法设置最低位。最低位设置好后，整个参数号设置结束，再按“SET”键开始设置参数值，按“▲”或“▼”键可以改变参数值大小，参数值设置完成后，按住“SET”键保持1.5s以上时间，就将参数号和参数值存储下来，显示屏会交替显示参数号和参数值。
（5）操作模式的设置
操作模式用来设置变频器的操作方式。在操作模式中可以设置外部操作、PU操作和PU点动操作。外部操作是指控制信号由控制端子外接的开关（或继电器等）输入的操作方式；PU操作是指控制信号由PU接口输入的操作方式，如面板操作、计算机通信操作都是PU操作；PU点动操作是指通过PU接口输入点动控制信号的操作方式。
操作模式的设置方法是，先操作“MODE”键切换到操作模式，默认为外部操作方式，按“▲”键切换至PU操作方式，如图4-11所示，再按“▲”键切换至PU点动操作方式，按“▼”可返回到上一种操作方式。按“MODE”键会进入帮助模式。
图4-10 参数设定模式的设置方法
（6）帮助模式的设置
帮助模式主要用来查询和清除有关记录、参数等内容。
帮助模式的设置方法是，先操作“MODE”键切换到帮助模式，按“▲”键显示报警记录，再按“▲”清除报警记录，反复按“▲”键可以显示或清除不同内容，按“▼”可返回到上一种操作方式，具体操作如图4-12所示。
图4-11 操作模式的设置方法
图4-12 帮助模式的设置方法
