转子绕组串接频敏变阻器起动控制线路设计

2023-06-15 理论教育版权反馈

【摘要】：图3-56 转子绕组串接频敏变阻器起动控制线路线路工作原理分析如下：1）闭合电源开关QS。随着转子转速提高，转子绕组与定子旋转磁场相对转差逐渐减小，转子绕组切割磁场的相对速度逐渐变慢，转子绕组产生的感应电流频率逐渐降低，频敏变阻器对感应电流阻抗逐渐减小，转子绕组回路的电流逐渐增大，转子转速又继续提高。

1.频敏变阻器

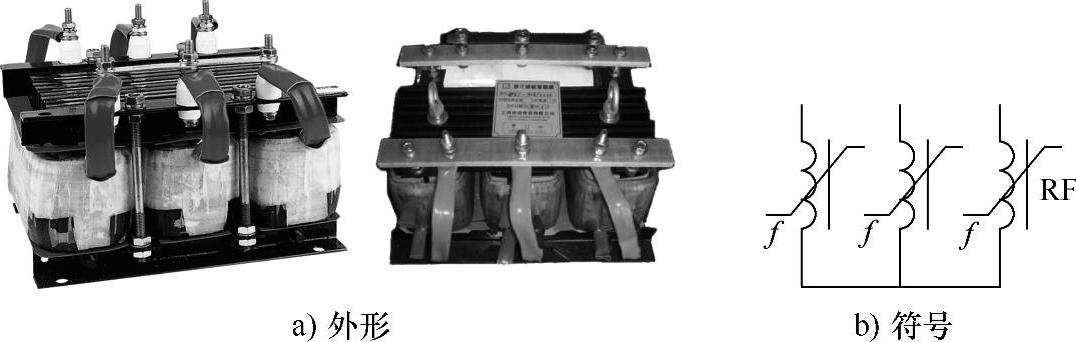

频敏变阻器是一种对频率敏感的电器，它实际上是三相电抗器（电感器），其外形与符号如图3-54所示。

图3-54 频敏变阻器外形与符号

图3-55 频敏变阻器工作原理

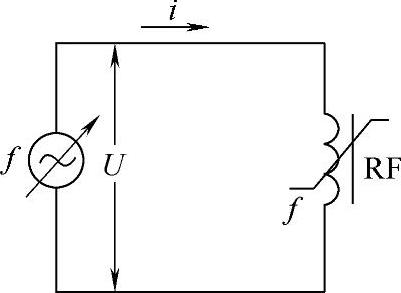

频敏变阻器对交流信号有阻碍作用，交流信号频率越高，阻碍越大。在图3-55中，让交流信号电压值U保持不变，若将交流信号的频率f慢慢提高，频敏变阻器RF对交流电流i阻碍则逐渐增大，交流电流i慢慢减小。

频敏变阻器的型号命名方法如下：

2.转子绕组串接频敏变阻器起动控制线路工作原理

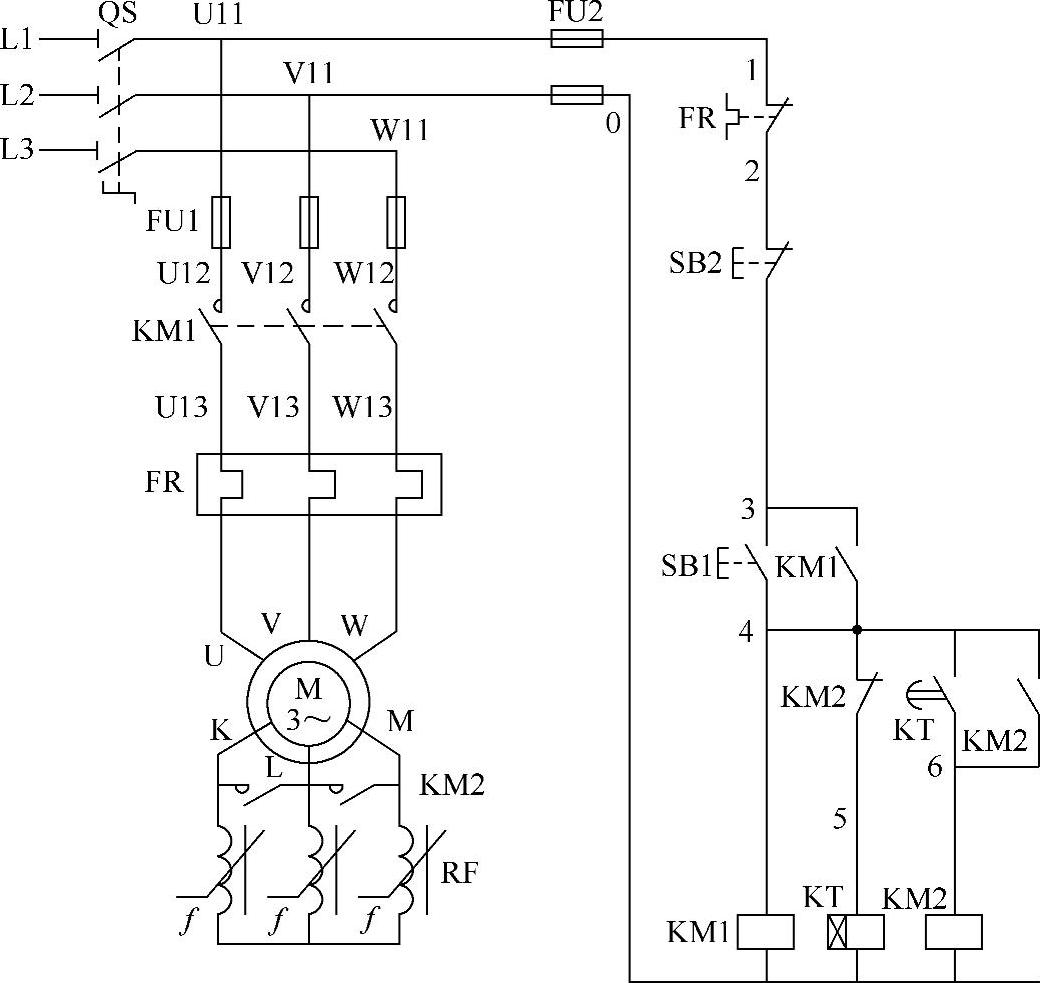

转子绕组串接频敏变阻器起动控制线路如图3-56所示。

图3-56 转子绕组串接频敏变阻器起动控制线路

线路工作原理分析如下：

1）闭合电源开关QS。

2）起动控制。按下起动按钮SB1→接触器KM1线圈得电，时间继电器KT线圈也得电→KM1常开辅助触头和主触头均闭合→KM1常开辅助触头闭合使SB1断开后KM1线圈继续得电（自锁）；KM1主触头闭合使电动机U、V、W端得电，在转子尚未转动时，定子绕组产生的旋转磁场高速切割转子绕组，转子绕组产生频率很高的感应电流，转子绕组回路的频敏变阻器呈现高阻抗，转子绕组回路电流较小，转子转速较慢。

3）自动提速控制。随着转子转速提高，转子绕组与定子旋转磁场相对转差逐渐减小，转子绕组切割磁场的相对速度逐渐变慢，转子绕组产生的感应电流频率逐渐降低，频敏变阻器对感应电流阻抗逐渐减小，转子绕组回路的电流逐渐增大，转子转速又继续提高。

4）全速运行控制。由于在按下起动按钮SB1时时间继电器KT线圈得电，经过一段时间（KT的整定时间）后，KT延时闭合常开触头闭合→KM2线圈得电→KM2常开辅助触头和主触头均闭合→KM2常开辅助触头闭合锁定KM2线圈得电；KM2主触头闭合将频敏变阻器短接，电动机全速运行。

5）停止控制。按下停止按钮SB2→KM1、KT和KM2线圈均失电→KM1、KM2主触头均断开，电动机因供电被切断而停转。

6）断开电源开关QS。

转子绕组串接频敏变阻器起动控制线路设计
