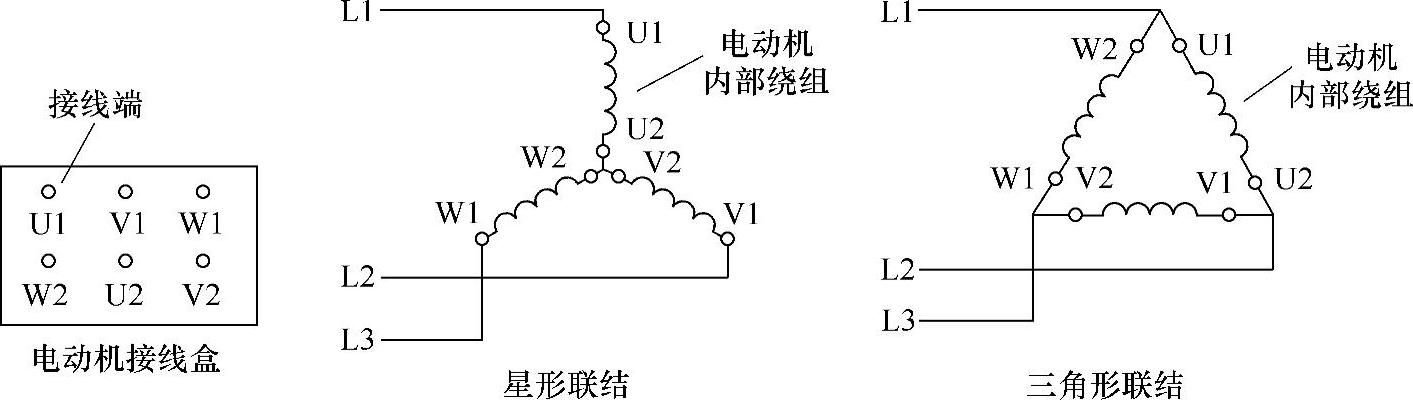

三相异步电动机接线盒有U1、U2、V1、V2、W1、W2共6个接线端，如图3-47所示。当U2、V2、W2三端连接在一起时，内部绕组就构成了星形联结；当U1和W2、U2和V1、V2和W1两两连接在一起时，内部绕组就构成了三角形联结。若三相电源任意两相之间的电压是380V，当电动机绕组接成星形时，每个绕组上的实际电压值为380V/3=220V；当电动机绕组接成三角形时，每个绕组上的电压值为380V。由于绕组接成星形时电压降低，相应流过绕组的电流也减小（约为三角形联结的1/3）。

图3-47 三相异步电动机接线盒与两种接线方式

星形-三角形减压起动控制线路就是在起动时将电动机的绕组接成星形，起动后再将绕组接成三角形，让电动机全压运行。当电动机绕组接成星形时，绕组上的电压低、流过的电流小，因而产生的转矩也小，所以星形-三角形减压起动只适用于轻载或空载起动。

实现星形-三角形减压起动控制的线路很多，下面介绍几种较常见的控制线路。

1.手动控制星形-三角形减压起动控制线路

在手动控制星形-三角形减压起动控制线路中，需要用到手动星形-三角形起动器。QX1型手动星形-三角形起动器是一种应用很广的起动器，其外形如图3-48所示。由QX1型手动星形-三角形起动器构成的减压起动控制线路如图3-49所示。手动控制起动器手柄有“起动”、“停止”和“运行”3个位置，内部有8个触头，手柄处于不同位置时各触头的状态见表3-2。

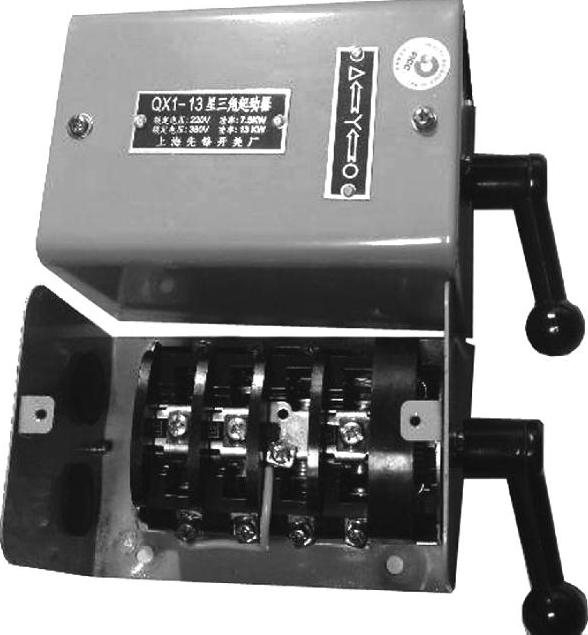

图3-48 QX1型手动星形-三角形起动器外形

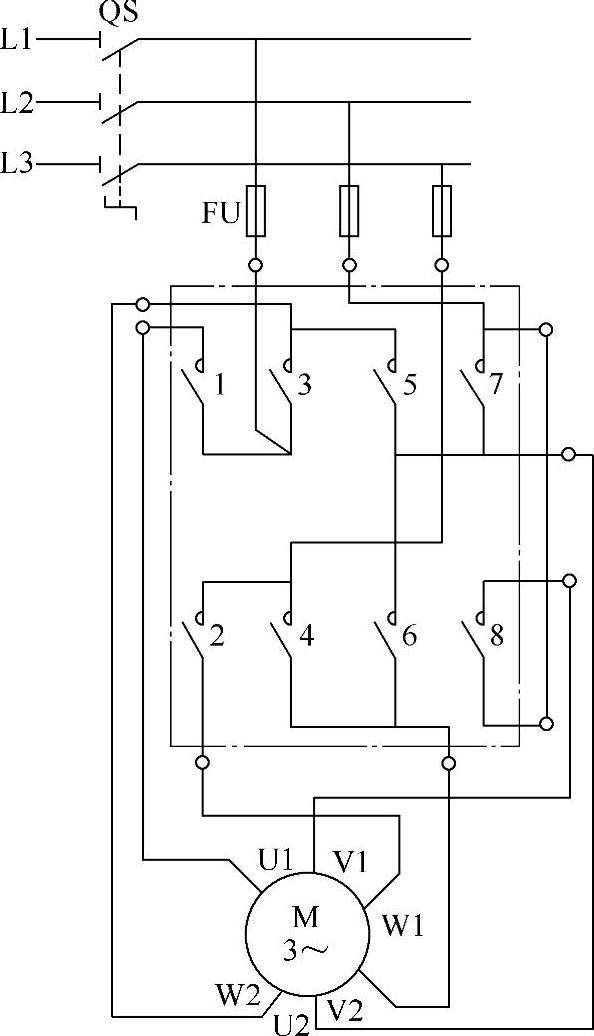

图3-49 由QX1型起动器构成的减压起动控制线路

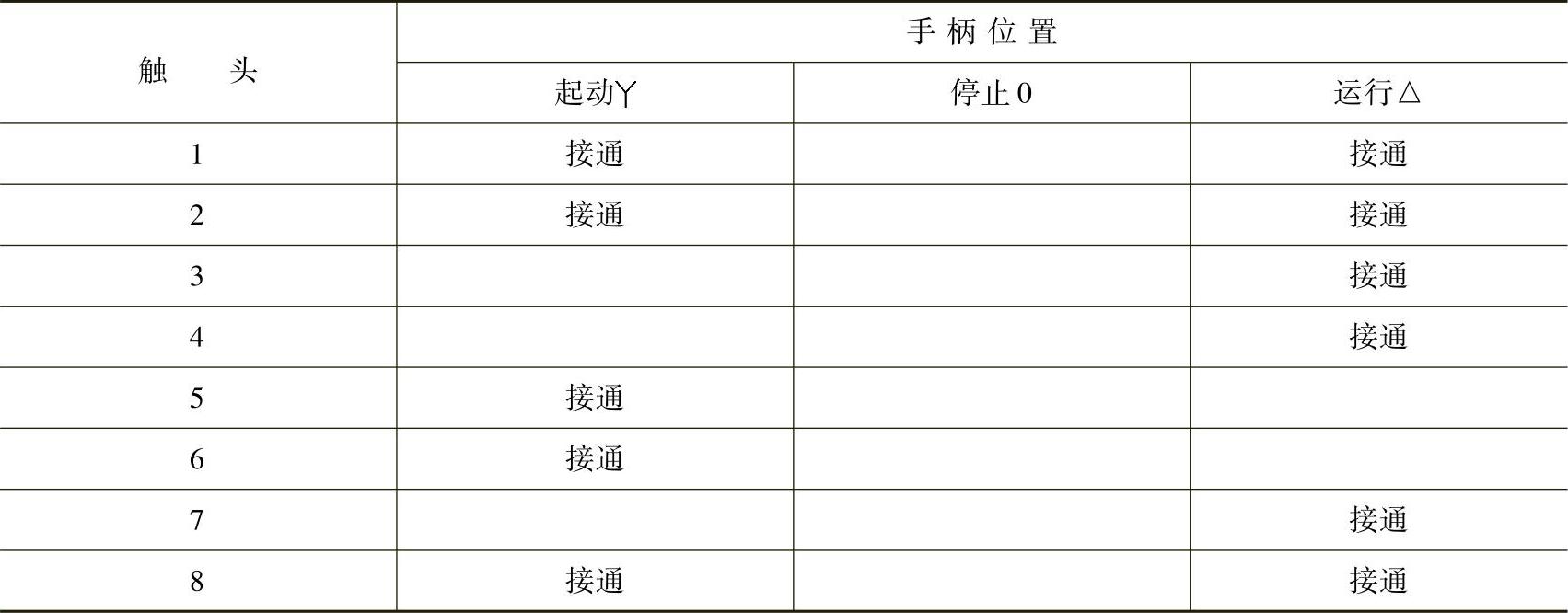

表3-2 起动器手柄位置与各触头的状态

线路工作原理分析如下：

1）闭合电源开关QS。

2）星形起动。将起动器手柄旋至“起动”位置→与手柄联动的8个触头中的1、2、5、6、8触头闭合→电动机绕组U2、V2、W2端通过闭合的6、5触头连接，3个绕组接成星形→三相电源L1、L2、L3通过闭合的1、8、2触点供给电动机U1、V1、W1端→电动机绕组接成星形起动。

3）三角形正常运行。电动机绕组接成星形起动后，将起动器手柄旋至“运行”位置→与手柄联动的1、2、3、4、7、8触头闭合→电动机绕组U1、W2端通过1、3触头连接，U2、V1端通过8、7触头连接，V2、W1端通过4、2触头连接，3个绕组接成三角形→三相电源L1、L2、L3通过闭合的1、8、2触头供给电动机U1、V1、W1端→电动机绕组接成三角形正常运行。

4）停止控制。将起动器手柄旋至“停止”位置→与手柄联动的8个触头均断开→电动机3个绕组的6个接线端均悬空→电动机停止运行。

5）断开电源开关QS。

2.时间继电器自动控制星形-三角形减压起动线路

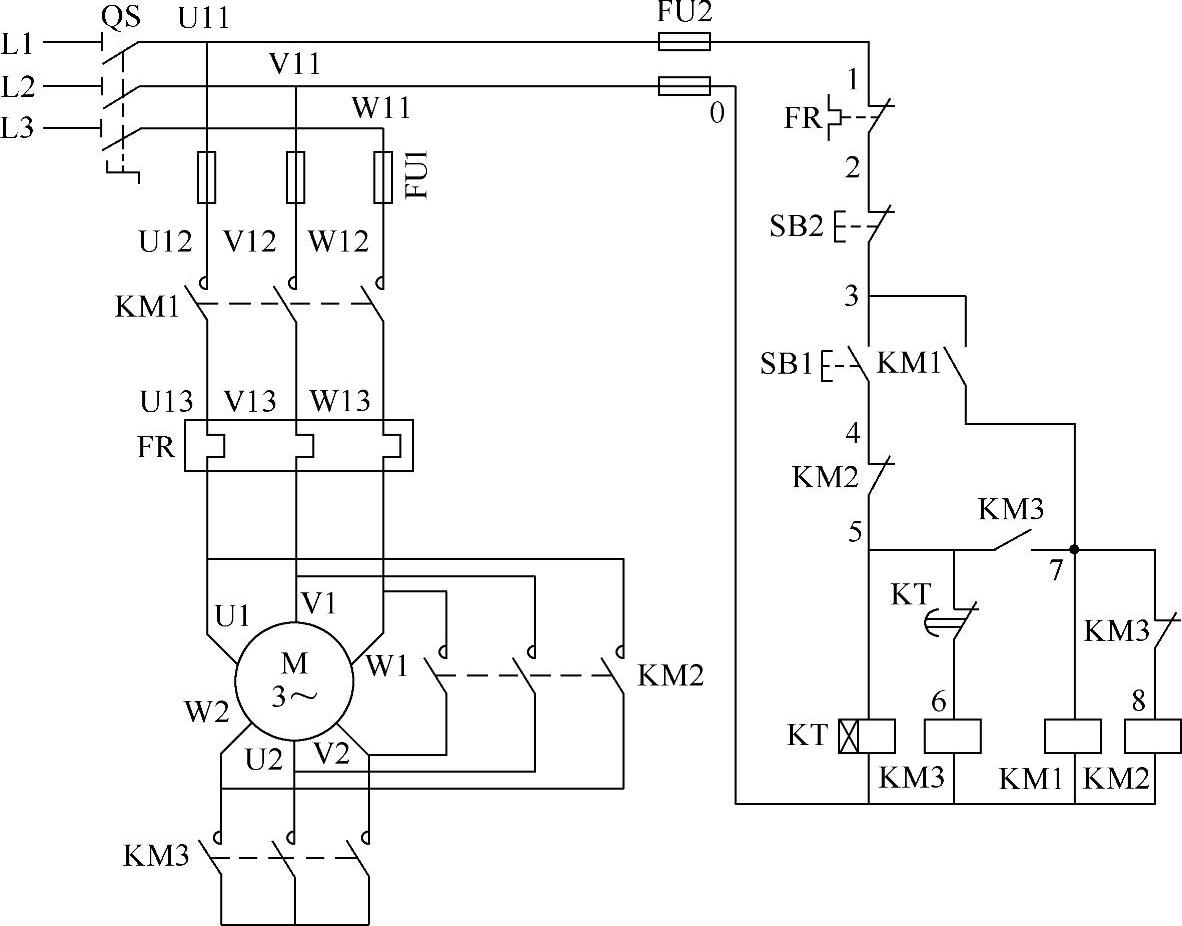

时间继电器自动控制星形-三角形减压起动线路如图3-50所示。

图3-50 时间继电器自动控制星形-三角形减压起动线路

线路工作原理分析如下：

1）闭合电源开关QS。

2）星形减压起动控制。按下起动按钮SB1→接触器KM3线圈和时间继电器KT线圈均得电→KM3主触头闭合、常开辅助触头闭合、常闭辅助触头断开→KM3主触头闭合，将电动机绕组接成星形；KM3常闭辅助触头断开使KM2线圈的供电切断；KM3常开辅助触头闭合使KM1线圈得电→KM1线圈得电使KM1常开辅助触头和主触头均闭合→KM1常开辅助触头闭合使KM1线圈在SB1断开后继续得电；KM1主触头闭合使电动机U1、V1、W1端得电，电动机星形起动。

3）三角形正常运行控制。时间继电器KT线圈得电一段时间后，其延时常闭触头断开→KM3线圈失电→KM3主触头断开、常开辅助触头断开、常闭辅助触头闭合→KM3主触头断开，取消电动机绕组的星形联结；KM3常闭辅助触头闭合，使KM2线圈得电→KM2线圈得电使KM2常闭辅助触头断开、主触头均闭合→KM2常闭辅助触头断开，使KT线圈失电；KM2主触头闭合，将电动机绕组接成三角形方式，电动机以三角形联结正常运行。

4）停止控制。按下停止按钮SB2→KM1、KM2、KM3线圈均失电→KM1、KM2、KM3主触头均断开→电动机因供电被切断而停转。

5）断开电源开关QS。
