1.熔断器

熔断器是一种在电路、用电设备发生短路和过载时进行保护的电器。熔断器一般串接在电路中，当电路正常工作时，熔断器就相当于一根导线，当电路出现短路或过载时，流过熔断器的电流很大，熔断器就会开路，从而保护电路和用电设备。

（1）型号含义

熔断器的型号含义说明如下：

（2）种类及特点

熔断器种类很多，常见的有RC插入式熔断器、RL螺旋式熔断器、RM无填料封闭式熔断器、RS有填料快速熔断器、RT有填料封闭管式熔断器和RZ自复式熔断器等。常见熔断器种类与说明见表3-1。

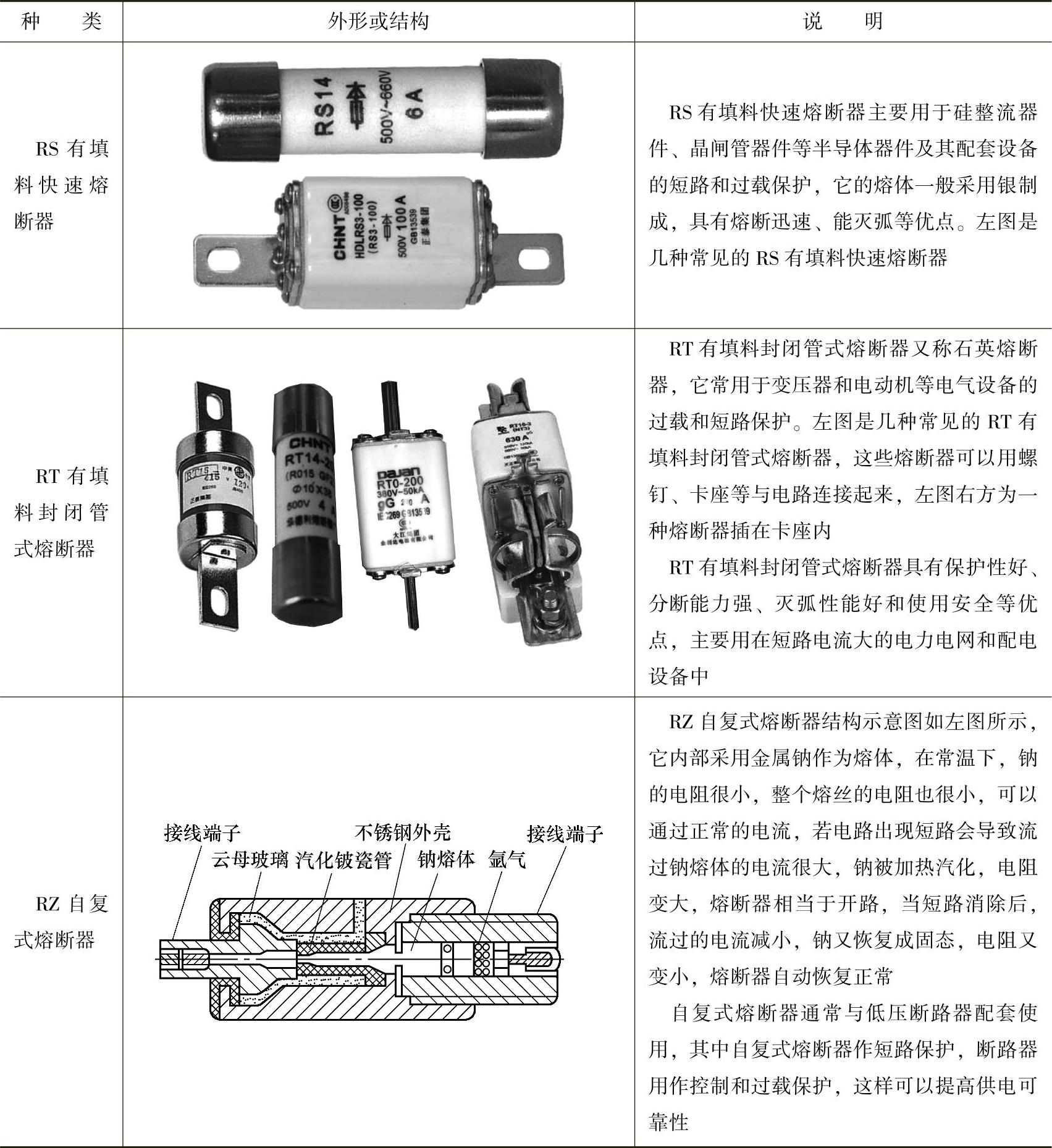

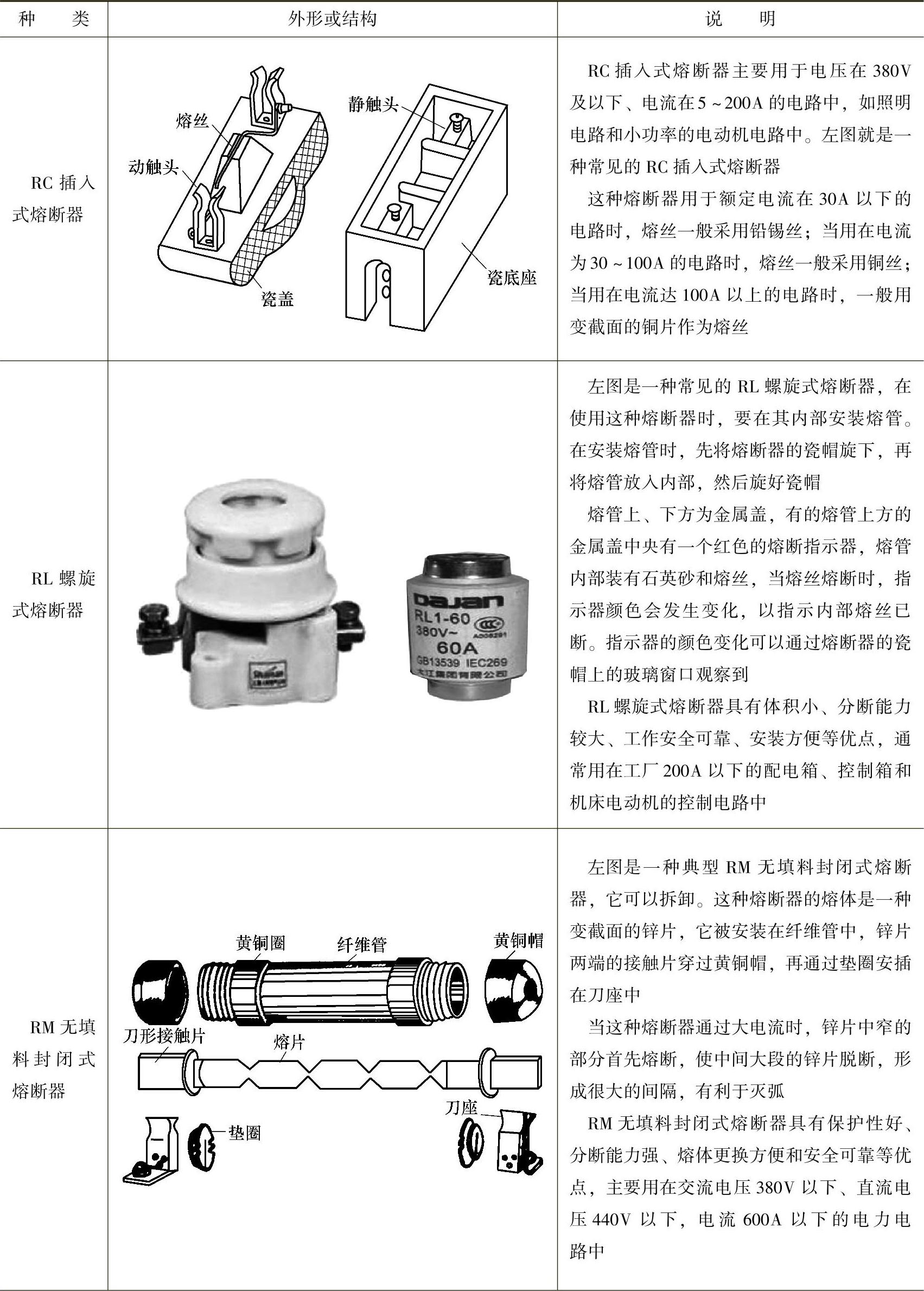

表3-1 常见熔断器的种类与说明

（续）

2.断路器

断路器能对电路进行不频繁的通断控制，又能在电路出现过载、短路和欠电压（电压过低）时自动跳闸（即自动切断电路），因此它既是一个开关电器，又是一个保护电器。

（1）结构与工作原理

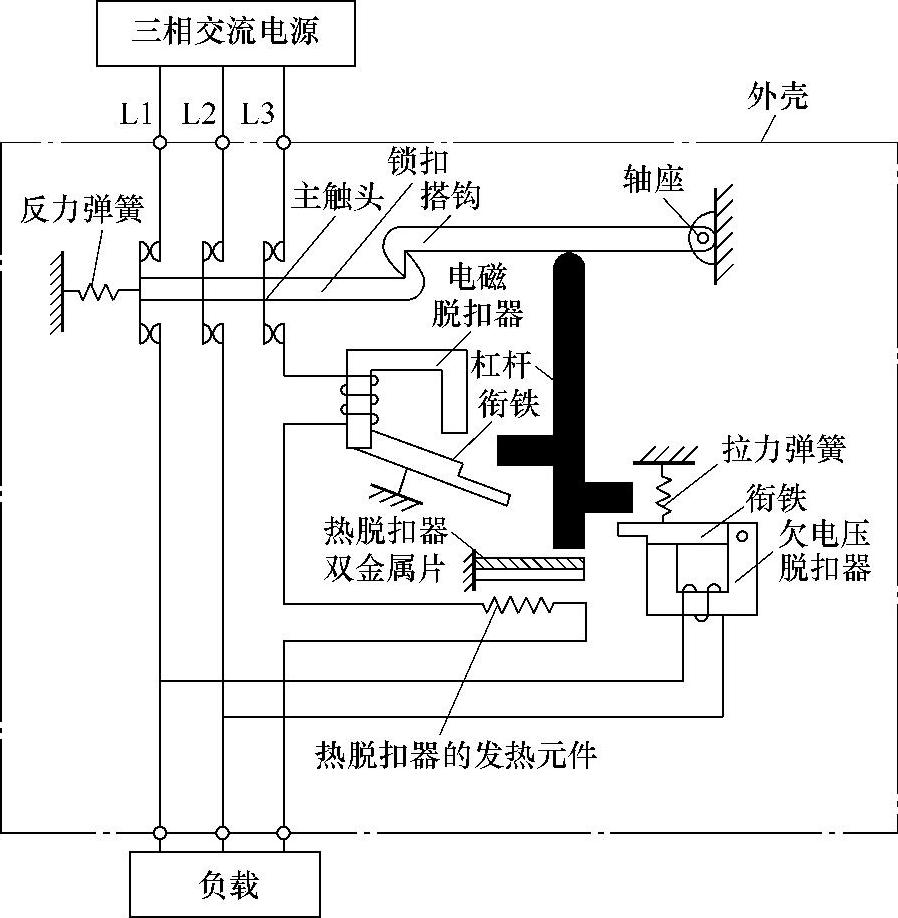

断路器的典型结构如图3-11所示。该断路器是一个三相断路器，内部主要由主触头、反力弹簧、搭钩、杠杆、电磁脱扣器、热脱扣器和欠电压脱扣器等组成。该断路器可以实现过电流、过热和欠电压保护功能。

图3-11 断路器的典型结构

1）过电流保护。三相交流电源经断路器的3个主触头和3条线路为负载提供三相交流电，其中一条线路中串接了电磁脱扣器线圈和发热元件。当负载有严重短路时，流过线路的电流很大，流过电磁脱扣器线圈的电流也很大，线圈产生很强的磁场并通过铁心吸引衔铁，衔铁动作，带动杠杆上移，两个搭钩脱离，依靠反力弹簧的作用，3个主触头的动、静触头断开，从而切断电源以保护短路的负载。(https://www.chuimin.cn)

2）过热保护。如果负载没有短路，但若长时间超负荷运行，负载比较容易损坏。虽然在这种情况下电流也较正常时大，但还不足以使电磁脱扣器动作，断路器的热保护装置可以解决这个问题。若负载长时间超负荷运行，则流过发热元件的电流长时间偏大，发热元件温度升高，它加热附近的双金属片（热脱扣器），其中上面的金属片热膨胀小，双金属片受热后向上弯曲，推动杠杆上移，使两个搭钩脱离，3个主触头的动、静触头断开，从而切断电源。

3）欠电压保护。如果电源电压过低，则断路器也能切断电源与负载的连接，进行保护。断路器的欠电压脱扣器线圈与两条电源线连接，当三相交流电源的电压很低时，两条电源线之间的电压也很低，流过欠电压脱扣器线圈的电流小，线圈产生的磁场弱，不足以吸引住衔铁，在拉力弹簧的拉力作用下，衔铁上移，并推动杠杆上移，两个搭钩脱离，3个主触头的动、静触头断开，从而断开电源与负载的连接。

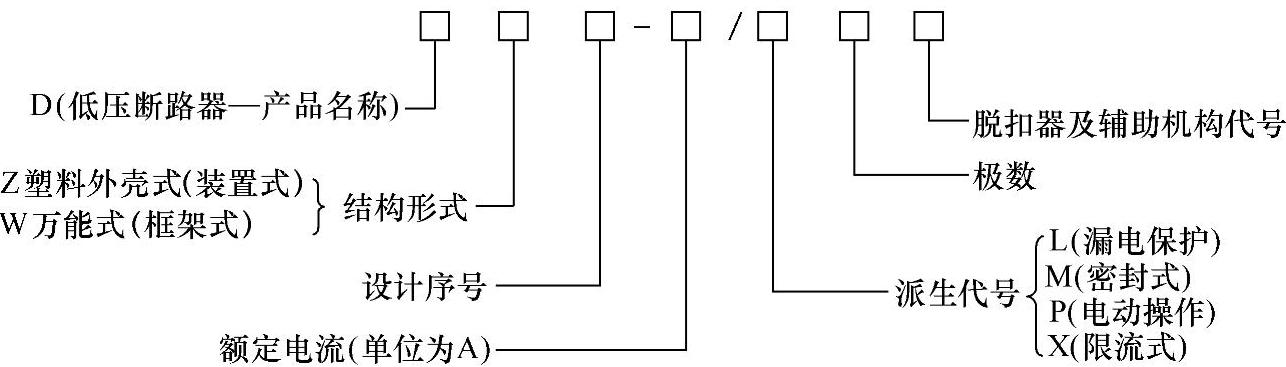

（2）种类

断路器种类很多，根据结构形式来分，主要有塑料外壳式和框架式。

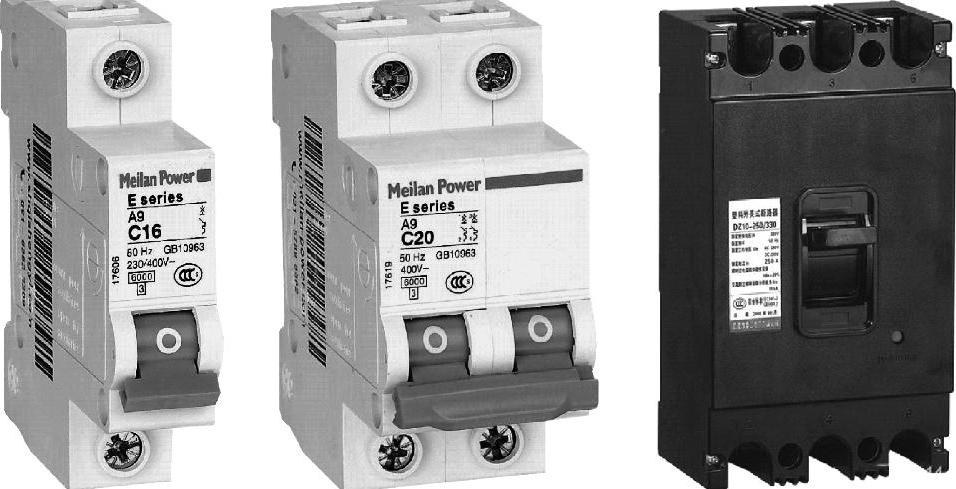

1）塑料外壳式断路器。塑料外壳式断路器又称装置式断路器，它采用封闭式结构，除按钮或手柄外，其余的部件均安装在塑料外壳内。塑料外壳式断路器的外形如图3-12所示，从左至右依次为单相、两相和三相断路器，它上面标有额定电压、额定电流和工作频率等内容。这种断路器的电流容量较小、分断能力低，但分断速度快。它主要用在照明配电和电动机控制电路中，起保护作用。
