电能表结构与原理详解
【摘要】：电子式电能表是利用电子电路驱动计数机构来对电能进行计数的，而机械式电能表是利用电磁感应产生力矩来驱动计数机构对电能进行计数的。机械式电能表由于成本低、结构简单而被广泛应用。三相四线式电能表的结构与三相三线制电能表类似，但它内部有3组部件共同来驱动计数机构。图2-22 单相电能表（机械式）的外形及内部结构图2-23 三相三线制电能表（机械式）的外形与内部结构
根据工作方式不同，电能表可分为电子式和机械式（又称感应式）两种。电子式电能表是利用电子电路驱动计数机构来对电能进行计数的，而机械式电能表是利用电磁感应产生力矩来驱动计数机构对电能进行计数的。机械式电能表由于成本低、结构简单而被广泛应用。

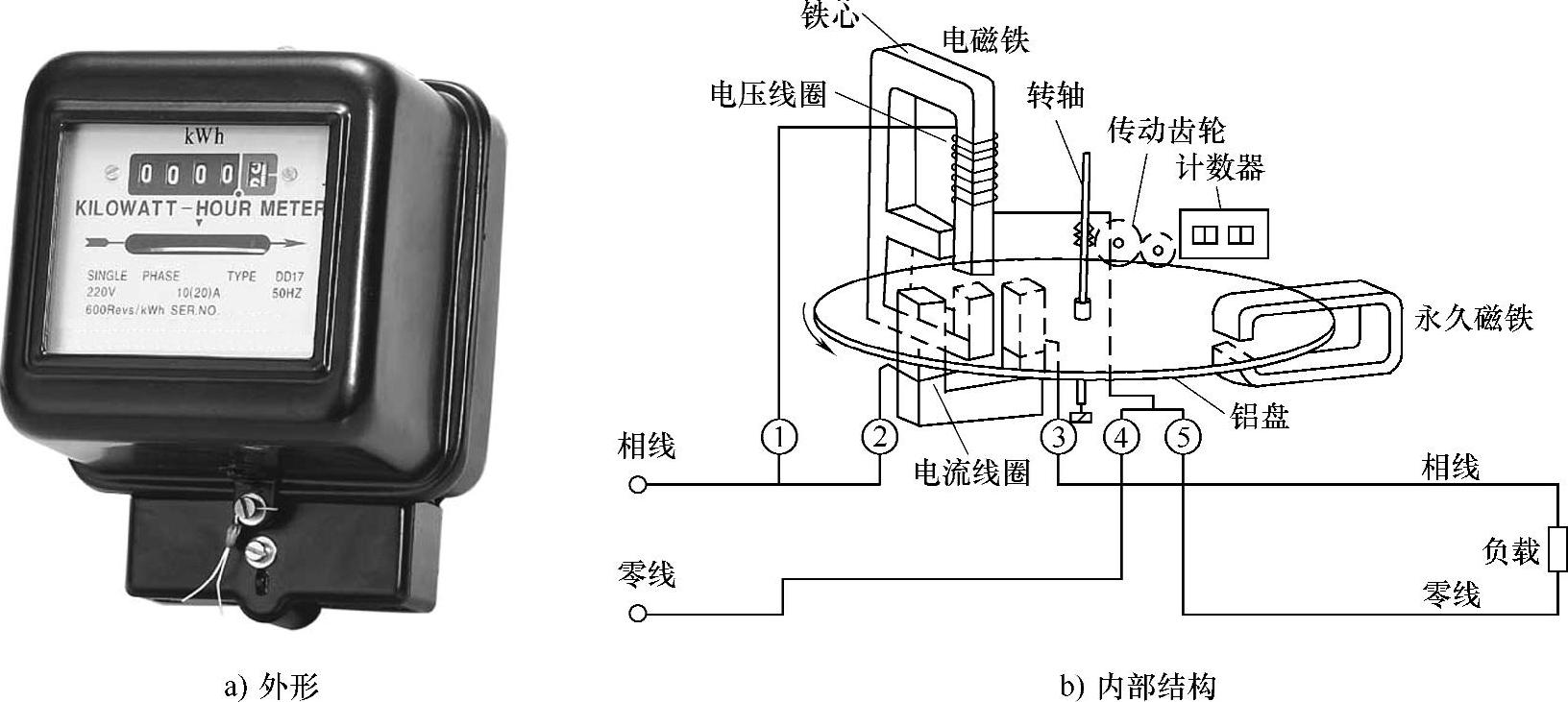

单相电能表（机械式）的外形及内部结构如图2-22所示。
从图2-22b中可以看出，单相电能表内部垂直方向有一个铁心，铁心中间夹有一个铝盘，铁心上绕着线径小、匝数多的电压线圈，在铝盘的下方水平放置着一个铁心，铁心上绕有线径粗、匝数少的电流线圈。当电能表按图示的方法与电源及负载连接好后，电压线圈和电流线圈均有电流通过而都产生磁场，它们的磁场分别通过垂直和水平方向的铁心作用于铝盘，铝盘受力转动，铝盘中央的转轴也随之转动，它通过传动齿轮驱动计数器计数。如果电源电压高、流向负载的电流大，两个线圈产生的磁场强，铝盘转速快，通过转轴、齿轮驱动计数器的计数速度快，计数出来的电量更多。永久磁铁的作用是让铝盘运转保持平衡。

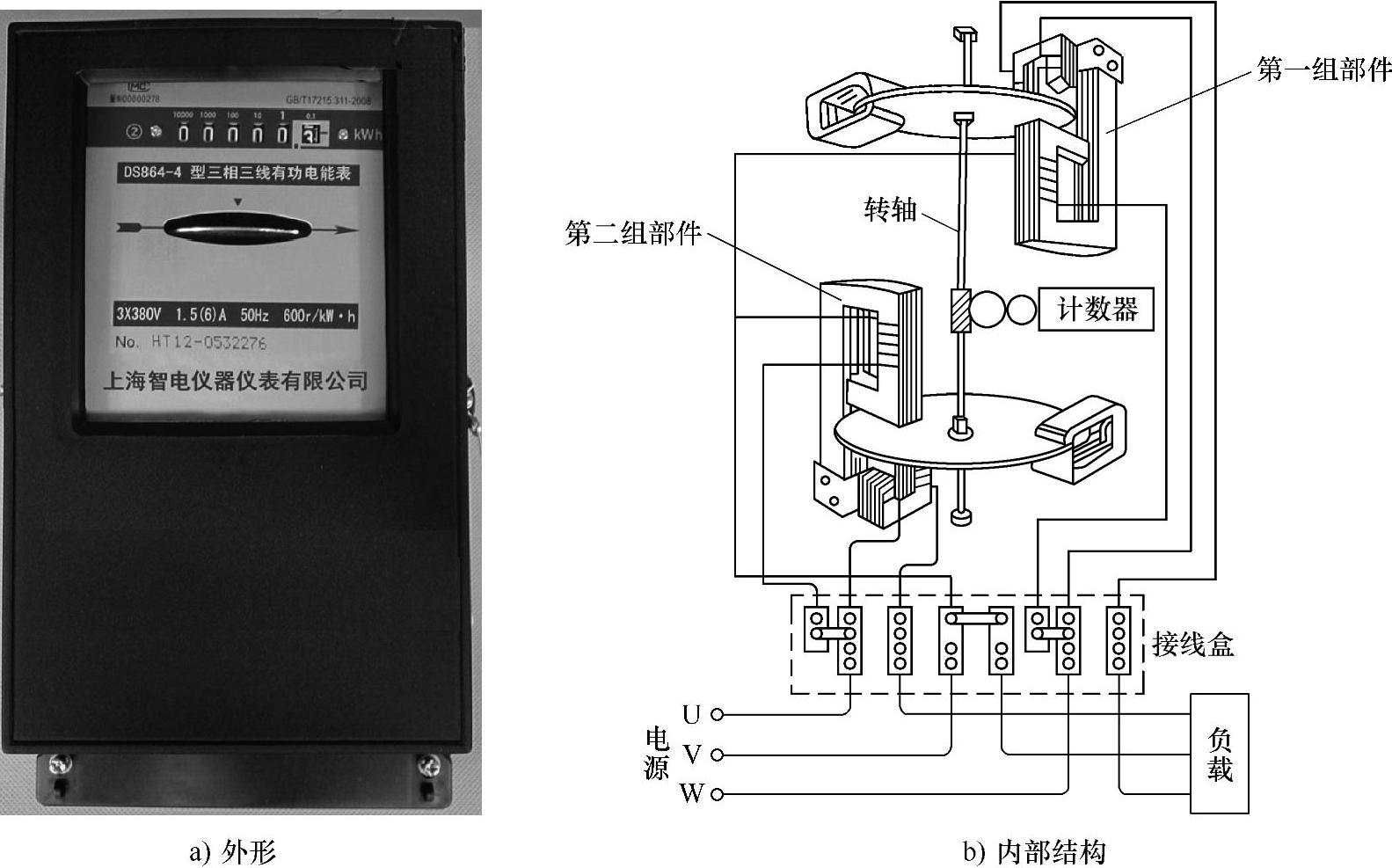

三相三线制电能表（机械式）的外形和内部结构如图2-23所示。从图中可以看出，三相三线制电能表有两组与单相电能表一样的部件，这两组部件共用一根转轴、减速齿轮和计数器，在工作时，两组部件的铝盘共同带动转轴运转，通过齿轮驱动计数器进行计数。
三相四线式电能表的结构与三相三线制电能表类似，但它内部有3组部件共同来驱动计数机构。
图2-22 单相电能表（机械式）的外形及内部结构
图2-23 三相三线制电能表（机械式）的外形与内部结构
