如何测量单相和三相功率呢？

2025-09-29 理论教育版权反馈

【摘要】：有功功率和无功功率的测量电路基本相同，区别在于所用仪表不同。下面以有功功率测量电路为例来介绍功率的测量。图2-13 有功功率表图2-14 无功功率表图2-15 用功率表直接测量功率的测量电路1.单相功率的测量电路单相功率直接测量电路单相功率的直接测量电路如图2-15所示。图2-19 三表法功率测量电路

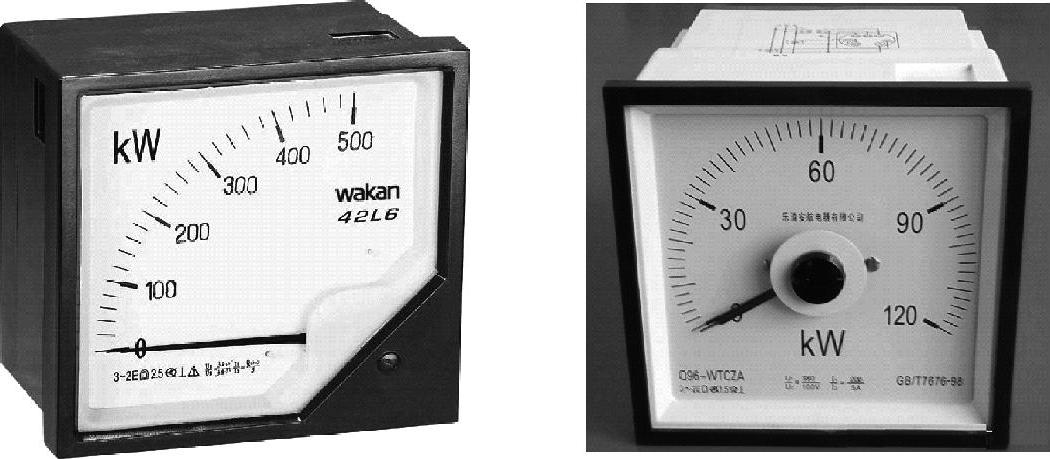

功率分为有功功率和无功功率。测量有功功率使用有功功率表，如图2-13所示，有功功率的常用单位为W、kW、MW；测量无功功率使用无功功率表，如图2-14所示，无功功率的常用单位为var（乏）、kvar、Mvar。有功功率和无功功率的测量电路基本相同，区别在于所用仪表不同。下面以有功功率测量电路为例来介绍功率的测量。

图2-13 有功功率表

图2-14 无功功率表

图2-15 用功率表直接测量功率的测量电路

1.单相功率的测量电路

（1）单相功率直接测量电路

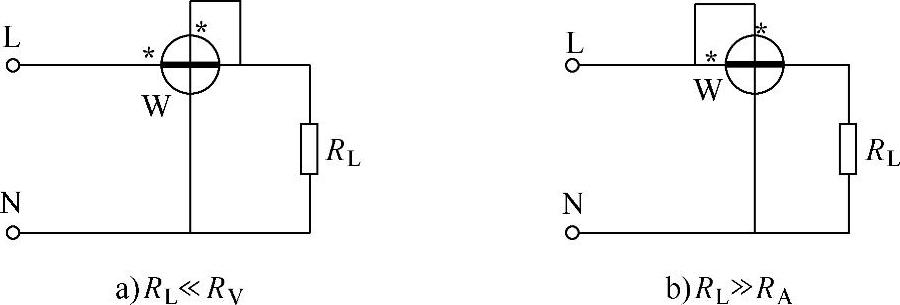

单相功率的直接测量电路如图2-15所示。功率表内有电流线圈和电压线圈，对外有4个接线端。电流线圈匝数少且线径粗，其电阻很小；电压线圈匝数多且线径细，其电阻很大。在测量时，电流和电压线圈都有电流流过，它们产生偏转力共同驱动功率表指针直接指示功率值。大功率负载（R_L的阻值小）适合用图2-15a所示测量电路来测量功率，小功率负载（R_L的阻值大）适合采用图2-15b所示测量电路。

（2）单相功率间接测量电路

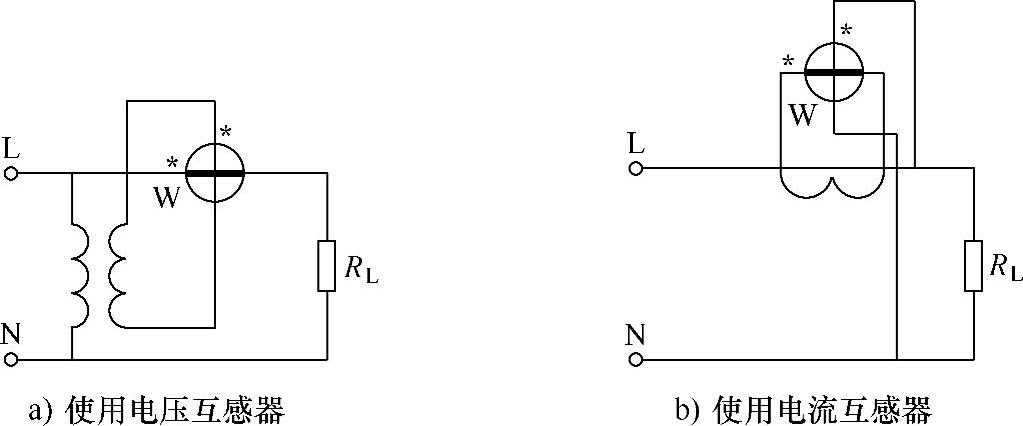

单相功率的间接测量电路如图2-16所示。图2-16a使用了电压互感器，其实际功率值为功率表指示值与电压互感器变压比的乘积；图2-16b使用了电流互感器，其实际功率值为功率表指示值与电流互感器变流比的乘积。

2.三相功率的测量电路

三相功率测量电路有3种类型：一表法、两表法和三表法。

（1）一表法功率测量电路(https://www.chuimin.cn)

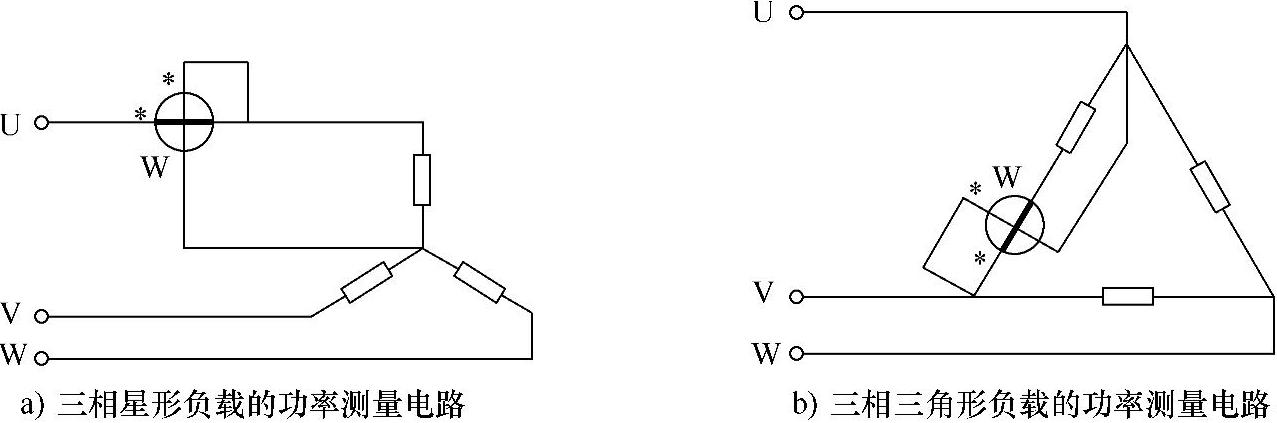

一表法功率测量电路如图2-17所示，测量三相星形负载采用图2-17a所示测量电路，测量三相三角形负载采用图2-17b所示测量电路。一表法适合测量三相对称且平衡的负载电路，三相总功率为功率表测量值的3倍，即P=3P₁。

图2-16 用功率表间接测量功率的测量电路

图2-17 一表法功率测量电路

（2）两表法功率测量电路

两表法功率测量电路如图2-18所示。图2-18a为两表直接测量电路，图2-18b为两表配合电流互感器的测量电路。两表法适合测量各种联结方式的三相电路，三相总功率为两个功率表测量值的代数和。若三相负载功率因数cosφ＞0.5，总功率P=P₁+P₂；若三相负载功率因数cosφ＜0.5，有一个功率表的指针会反偏，指示为负值，总功率P=P₁+（-P₂）；如果功率表无法指示具体v的负值，可将该表的电流线圈接线端互换位置。

图2-18 两表法功率测量电路

（3）三表法功率测量电路

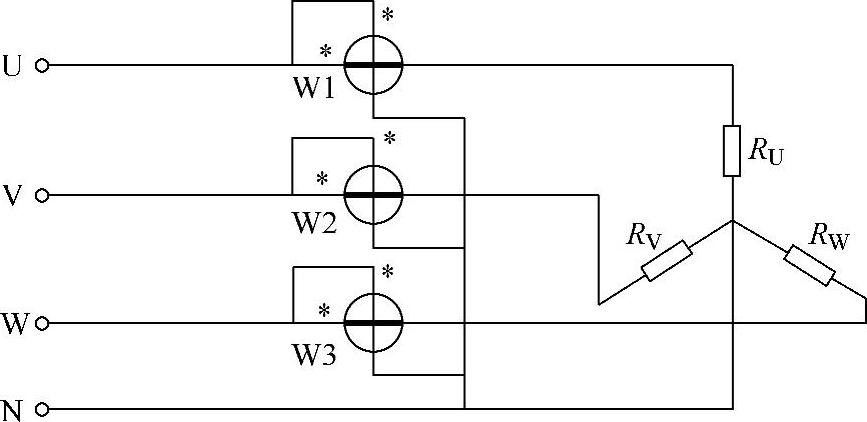

三表法功率测量电路如图2-19所示。三表法适合测量三相四线制电路，三相总功率为3个功率表测量值之和，即P=P₁+P₂+P₃。

图2-19 三表法功率测量电路
