在电气图中，用一个图形符号表示的基本件、部件、功能单元、设备和系统等称为项目。由此可见，小到二极管、电阻器、连接片，大到配电装置、电力系统都可称为项目。

项目代号是用于识别图形、图表、表格中和设备上的项目种类，提供项目的层次关系、种类和实际位置等信息的一种特定代码。项目代号由拉丁字母、阿拉伯数字和特定的前缀符号按一定规则组合而成。例如：某照明灯的项目代号为“=S3+301-E3：2”，表示3号车间变电所301室3号照明灯的第2个端子。

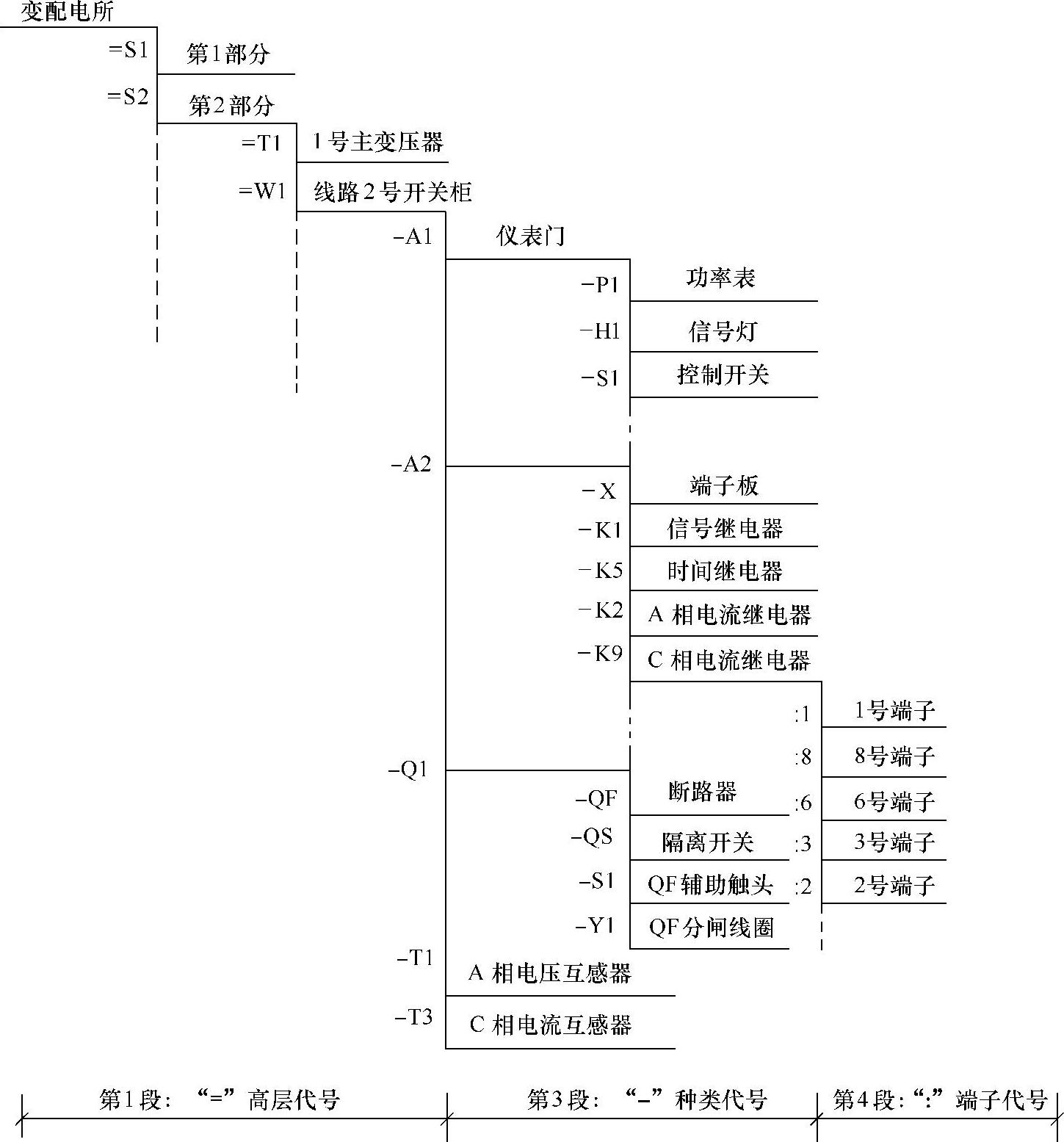

一个完整的项目代号包括4个代号段，分别是：①高层代号（第一段，前缀为“=”）；②位置代号（第二段，前缀为“+”）；③种类代号（第三段，前缀为“-”）；④端子代号（第四段，前缀为“：”）。图1-33为某10kV线路过电流保护项目的项目代号、前缀及其分解图。

图1-33 项目代号结构、前缀及其分解图

1.高层代号

对所给代号的项目而言，设备或系统中任何较高层次的代号都可称为高层代号。高层代号具有项目总代号的含义，其命名是相对的。例如，在某一电力系统中，该电力系统的代号是其所属变电所的高层代号，而变电所代号又是其所属变压器的高层代号。所以高层代号除了有项目总代号的含义，其命名也具有相对性，即某些项目对于其下级项目就是高层代号。

高层代号的前缀符号是“=”，其后面的代码由字母和数字组合而成。一个项目代号中可以只有一个高层代号，也可以有两个或多个高层代号，有多个高层代号时要将较高层次的高层代号标注在前。例如，第一套机床传动装置中第一种控制设备，可以用“=P1=T1”表示，表明P1、T1都属于高层代号，并且T1属于P1，“=P1=T1”也可以表示成“=P1T1”。

2.位置代号

位置代号是项目在组件、设备、系统或建筑物中的实际位置代号。位置代号的前缀是“+”，其后面的代码通常由自行规定的字母和数字组成。

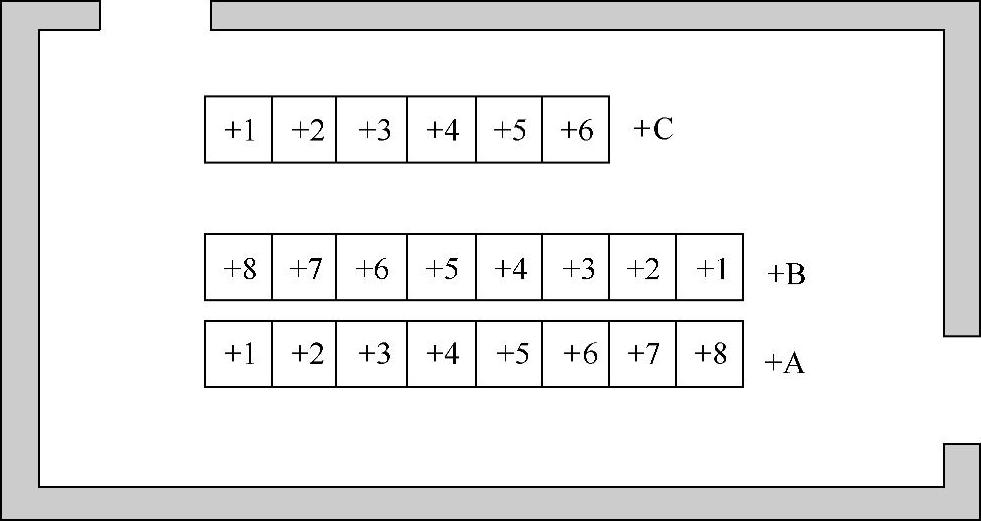

图1-34为某企业中央变电所203室的中央控制室，内部有控制屏、操作电源屏和继电保护屏共3列，各列用拉丁字母表示，每列的各屏用数字表示，位置代号由字母和数字组合而成。例如B列6号屏的位置代号“+B+6”，全称表示为“+203+B+6”，可简单表示为“+203B6”。

图1-34 位置代号说明示例图

3.种类代号

种类代号是用来识别项目种类的代号。在项目分类时，将各种电气元件、器件、设备、装置等根据其结构和在电路中的作用来分类，相近的应归为同类。种类代号是整个项目代号的核心部分。

种类代号的前缀为“-”，其后面的代码有下面几种表示方式。

1）字母+数字表示：这是最常用、最容易理解的一种表示方法，如-A1、-B3、-R1等。代码中的字母应为规定的单字母、双字母或辅助字母符号，通常采用单字母表示，如“-K3”，其中“-”为种类代号前缀，“K”表示继电器，“3”表示第3个。

2）用顺序数字（1、2、3、…）表示：在图中给每个项目规定一个统一数字序号，同时将这些顺序数字和它所表示的项目列表于图中或其他说明中，如-1、-2、-3等，在图中或其他说明中必须说明-1、-2、-3等代表的种类。

3）按不同类分组编号表示：将不同类的项目分组编号，并将编号所代表的项目列表于图中或其他说明中，如电阻器用-11、-12、-13、…表示，继电器用-21、-22、-23、…表示，信号灯用-31、-32、-33、…表示，编号中第1个数字1、2、3分别表示电阻器类、继电器类、指示灯类，后一个数字表示序号。

对于由若干项目组成的复合项目，其种类代号可采用字母代号与数字表示。如某高压开关柜A3第1个继电器，可表示为“-A3-K1”，简化表示为“-A3K1”。

4.端子代号

端子代号是指同外电路进行电气连接的接线端子的代号。端子代号是构成项目代号的一部分。如果项目端子有标记，端子代号必须与项目端子的标记一致；如果项目端子没有标记，应在图上自行标记端子代号。

端子代号的前缀为“：”，其后面的代码可以是数字，如“∶1”、“∶2”’等，也可以是大写字母，如“∶A”、“∶B”’等，还可以是数字与大写字母的组合，如“∶2W1”、“∶2W2”’等。例如，QF1断路器上的3号端子，可以表示为“-QF1∶3”。

电气接线端子与特定导线（包括绝缘导线）连接时，规定有专门的标记方法。例如，三相交流电器的接线端子若与相位有关时，字母代号必须是“U、V、W”，并且应与交流电源的三相导线L1、L2、L3一一对应。

5.项目代号的使用

一个完整的项目代号由4段代号组成，而实际标注时，项目代号可以是1段、2段或3段代号，具体视情况而定。标注项目代号时，应针对要表示的项目，按照分层说明、适当组合、符合规范、就近标注和有利看图的原则，有目的地进行标注。对于经常使用而又较为简单的图，可以只采用一个代号段。

（1）单一代号段的项目代号标注

项目代号可以是单一的高层代号、单一的位置代号、单一的种类代号和单一的端子代号。

单一的高层项目代号多用于较高层次的电气图中，特别是概略图，单一高层代号可标注在该高层的围框或图形符号的附近，一般在轮廓线外的左上角。若全图都属于一个高层或一个高层的一部分，高层代号可标注在标题栏的上方，也可在标题栏内说明。

单一位置代号多用在接线图中，标注在单元的围框附近。在安装图和电缆连接图中，只需提供项目的位置信息，此时可只标注由位置代号段构成的项目代号。

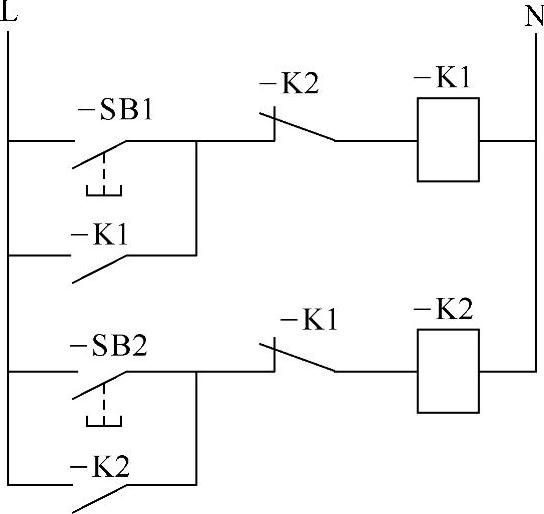

单一的种类代号多用于电路图中。对于比较简单的电路图，若只需表示电路的工作原理，而不强调电路各组成部分之间的层次关系时，可以在图上各项目附近只标注由种类代号构成的项目代号，如图1-35所示。

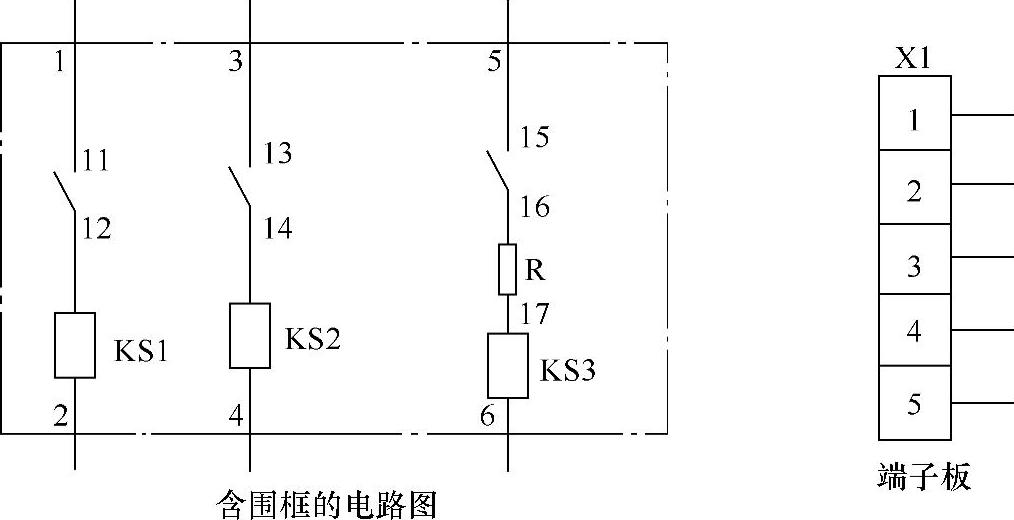

单一端子代号多用于接线图和电路图中。端子代号可标注在端子符号的附近，不带圆圈的端子则将端子代号标注在符号引线附近，如图1-36所示的开关端子11、12，标注方向以看图方向为准，在有围框的功能单元或结构单元中，端子代号必须标注在围框内，如图1-36的围框内的1、2、3等端子，端子板的各端子代号以数字为序直接标注在各小矩形框内，如图1-36所示的X1端子板。

（2）多代号段的项目代号标注

项目代号可以是单代号段，也可以是由多代号段组成。

当高层代号和种类代号组成项目代号时，主要表示项目之间功能上的层次关系，一般不反映项目的安装位置，因此多用于初期编定的项目代号。例如，第三套系统中的第二台电动机的项目代号为“=S3-M2”。
