图形符号是表示设备或概念的图形、标记或字符等的总称。它通常用于图样或其他文件，是构成电气图的基本单元，是电工技术文件中的“象形文字”，是电气工程“语言”的“词汇”和“单词”，正确、熟练地绘制和识别各种电气图形符号是识读电气图的基本功。

1.图形符号的组成

图形符号通常由基本符号、一般符号、符号要素和限定符号4部分组成。

1）基本符号。基本符号用来说明电路的某些特征，不表示单独的元器件或设备。例如：“N”表中性线，“+”、“-”分别代表正、负极。

2）符号要素。符号要素是具有确定含义的简单图形，它必须和其他图形符号组合在一起才能构成完整的符号。例如电子管类器件由管壳、阳极、阴极和栅极4个符号要素组成，如图1-30a所示，这4个要素可以组合成电子管类的二极管、三极管和四极管等，如图1-30b所示。

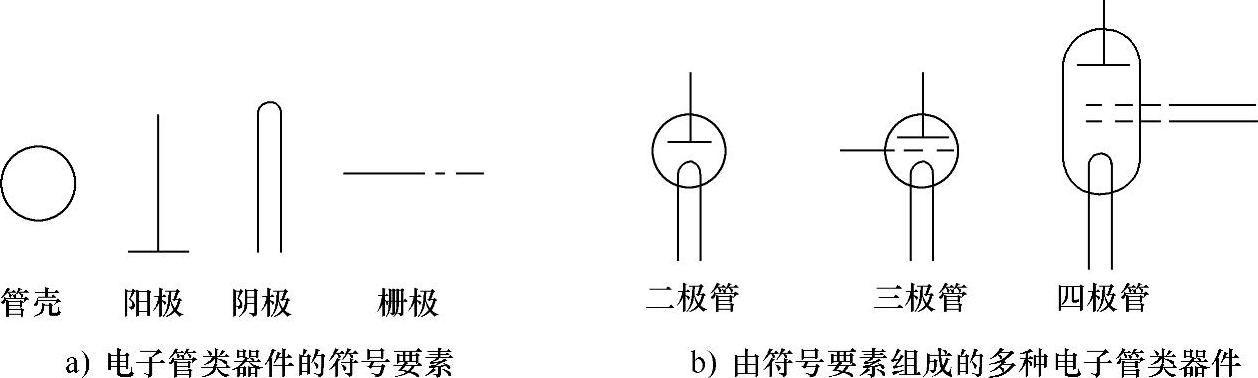

图1-30 符号要素及组合举例

3）一般符号。一般符号用来表示一类产品或此类产品特征，其图形往往比较简单。图1-31列出了一些常见的一般符号。

4）限定符号。限定符号是一种附加在其他图形符号上的符号，用来表示附加信息（如可变性、方向等）。限定符号一般不能单独使用，使用限定符号可使得图形符号能够表示更多种类的产品。一些限定符号的应用如图1-32所示。

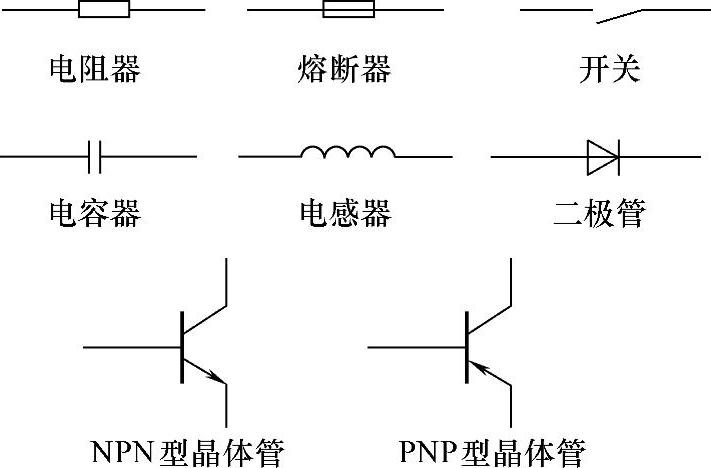

图1-31 常见的一般符号

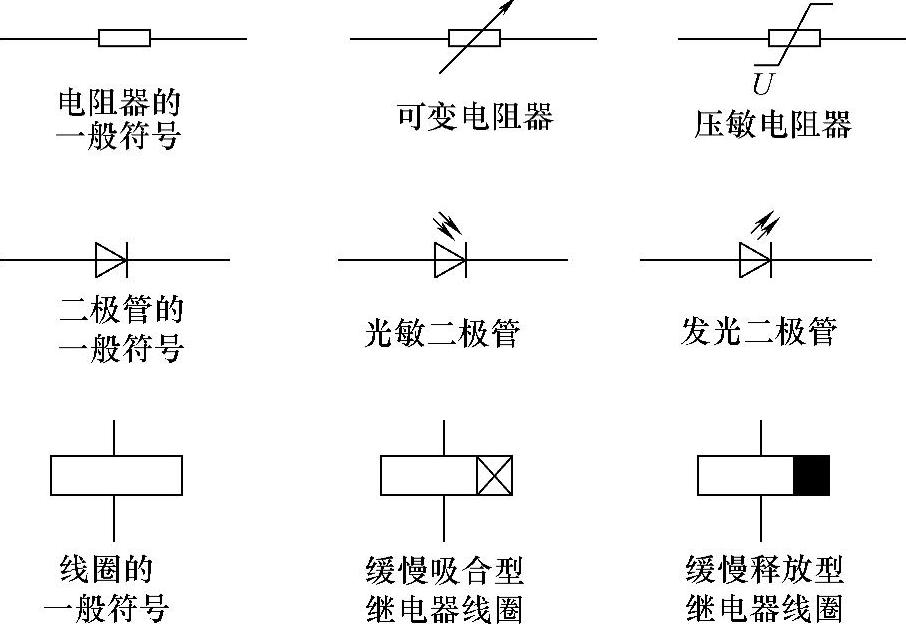

图1-32 一些限定符号的应用举例

2.图形符号的分类

根据表示的对象和用途不同，图形符号可分为两类：电气图用图形符号和电气设备用图形符号。电气图用图形符号是指用在电气图样上的符号，而电气设备用图形符号是指在实际电气设备或电气部件上使用的符号。

（1）电气图用图形符号

电气图形符号种类很多，国家标准GB/T 4728将电气简图用图形符号分为11类：①导体和连接件；②基本无源元件；③半导体管和电子管；④电能的发生与转换；⑤开关、控制和保护器件；⑥测量仪表、灯和信号器件；⑦电信：交换类和外围设备；⑧电信：传输；⑨建筑安装平面布置图；⑩二进制逻辑元件；⑪模拟元件。

常用电气图用图形符号见本书附录A。

（2）电气设备用图形符号

电气设备用图形符号主要标注在实际电气设备或电气部件上，用于识别、限定、说明、命令、警告和指示等。国家标准GB/T 5465将电气设备用图形符号按应用专业分为8类：①通用符号；②音视频设备符号；③电话和电信符号；④海事导航符号；⑤家用电器符号；⑥医用设备符号；⑦安全符号；⑧其他符号。
