电气元器件的表示方法优化：
【摘要】：2）当元器件水平布局时，技术数据一般应标在元器件图形符号的下方，如图1-23a中的2AP9、1kΩ，当元器件垂直布局时、技术数据一般标在项目代号的下方或右方，如图1-23a中的0.01μF、10μF。
1.复合型电气元器件的表示方法
有些电气元器件只有一个完整的图形符号（如电阻器），有些电气元器件由多个部分组成（如接触器由线圈和触点组成），这类电气元器件称为复合型电气元器件，其不同部分使用不同图形符号表示。对于复合型电气元器件，在电气图中可采用集中方式、半集中方式或分开方式表示。
2.电气元器件状态的表示
在绘制电气元器件图形符号时，其状态均按“正常状态”表示，即元件未受外力作用、未通电时的状态。例如：
1）继电器、接触器应处于非通电状态，其触点状态也应处于线圈未通电时对应的状态。
（续）
2）断路器、隔离开关和负荷开关应处于断开状态。
3）带零位的手动控制开关应处于零位置，不带零位的手动控制开关应在图中规定位置。
4）机械操作开关（如行程开关）的状态由机械部件的位置决定，可在开关附近或别处标注开关状态与机械部件位置之间的关系。
5）压力继电器、温度继电器应处于常压和常温时的状态。
6）事故、报警、备用等开关或继电器的触头应处于设备正常使用的位置，如有特定位置，应在图中加以说明。
7）复合型开闭器件（如组合开关）的各组成部分必须表示在相互一致的位置上，而不管电路的工作状态。
3.电气元器件触头的绘制规律
对于电类继电器、接触器、开关、按钮等电气元器件的触头，在同一电路中，在加电或受力后各触头符号的动作方向应绘成一致，其绘制规律为“左开右闭，下开上闭”。当触头符号垂直放置时，动触头在静触头左侧为常开触头（也称动合触头），动触头在右侧为常闭触头（又称动断触头），如图1-22a所示。当触头符号水平放置时，动触头在静触头下方为常开触头，动触头在静触头上方为常闭触头，如图1-22b所示。
4.电气元器件标注的表示
电气元器件的标注包括项目代号、技术数据和注释说明等。
（1）项目代号的表示

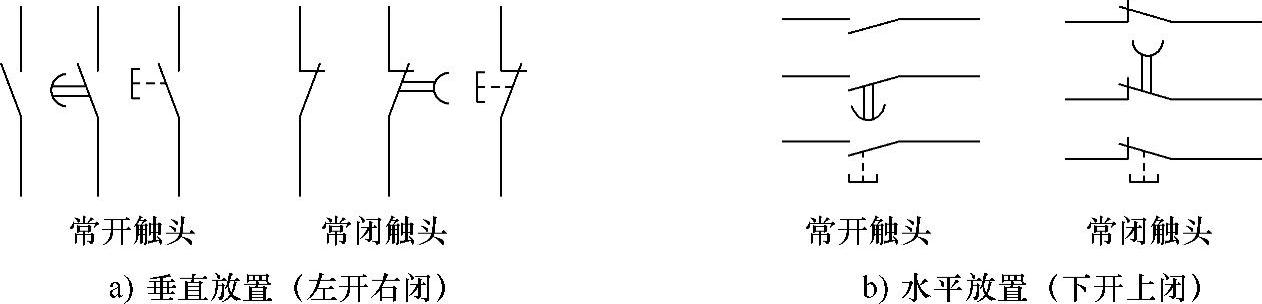

图1-22 一般电气元器件触头的绘制规律
项目代号是区分不同项目的标记，如电阻项目代号用R表示，多个不同电阻分别用R1、R2、……表示。项目代号的一般表示规律如下：
1）项目代号的标注位置尽量靠近图形符号。
2）当元器件水平布局时，项目代号一般应标在元器件图形符号上方，如图1-23a中的VD、R；当元器件垂直布局时，项目代号一般标在图形符号左方，如图1-23a中的C1、C2。(https://www.chuimin.cn)

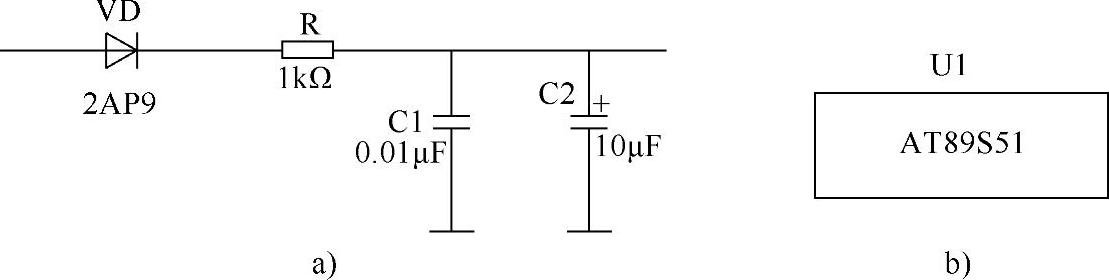

图1-23 电气元器件的项目代号和技术数据表示例图
3）围框的项目代号应标注在其上方或右方。
（2）技术数据的表示
元器件的技术数据主要包括元器件型号、规格、工作条件、额定值等。技术数据一般表示规律如下：
1）技术数据的标注位置尽量靠近图形符号。
2）当元器件水平布局时，技术数据一般应标在元器件图形符号的下方，如图1-23a中的2AP9、1kΩ，当元器件垂直布局时、技术数据一般标在项目代号的下方或右方，如图1-23a中的0.01μF、10μF。

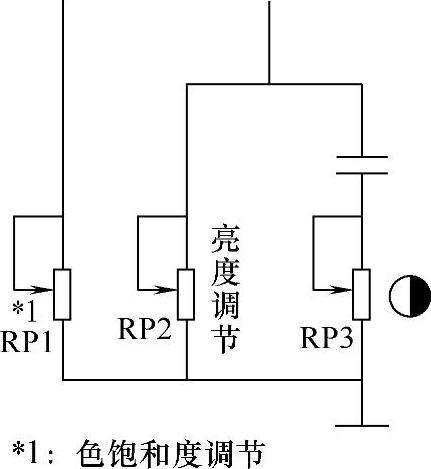

图1-24 元器件注释说明示例
3）对于集成电路、仪表等方框符号或简化外形符号，技术数据可标在符号内，如图1-23b中的AT89S51。
（3）注释说明的表示
元器件的注释说明可采用两种方式：①将注释内容直接放在所要说明的元器件附近，如图1-24所示，如有必要，注释时可使用指引线；②给注释对象和内容加相同标记，再将注释内容放在图纸的别处或其他图纸上。
若图中有多个注释时，应将这些注释进行编号，并按顺序放在图纸边框附近。如果是多张图，一般性注释通常放在第一张图上，其他注释则放在与其内容相关的图上。在注释时，可采用文字、图形、表格等形式，以便更好地将对象表达清楚。
5.电气元器件接线端子的表示
元器件的接线端子有固定端子和可拆换端子，端子的图形符号如图1-25所示。
为了区分不同的接线端子，需要对端子进行编号。接线端子编号一般表示规律如下：
1）单个元器件的两个端子用连续数字表示，若有中间端子，则用逐增数字表示，如图1-26a所示。
2）对于由多个相同元器件组成的元器件组，其端子采用在数字前加字母来区分组内不同元器件，如图1-26b所示。
3）对于多个同类元器件组，其端子采用在字母加不同数字来区分不同元器件组，如图1-26c所示。

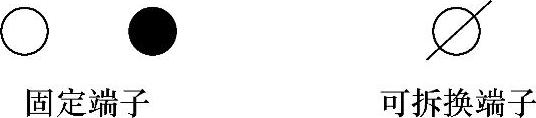

图1-25 端子的图形符号

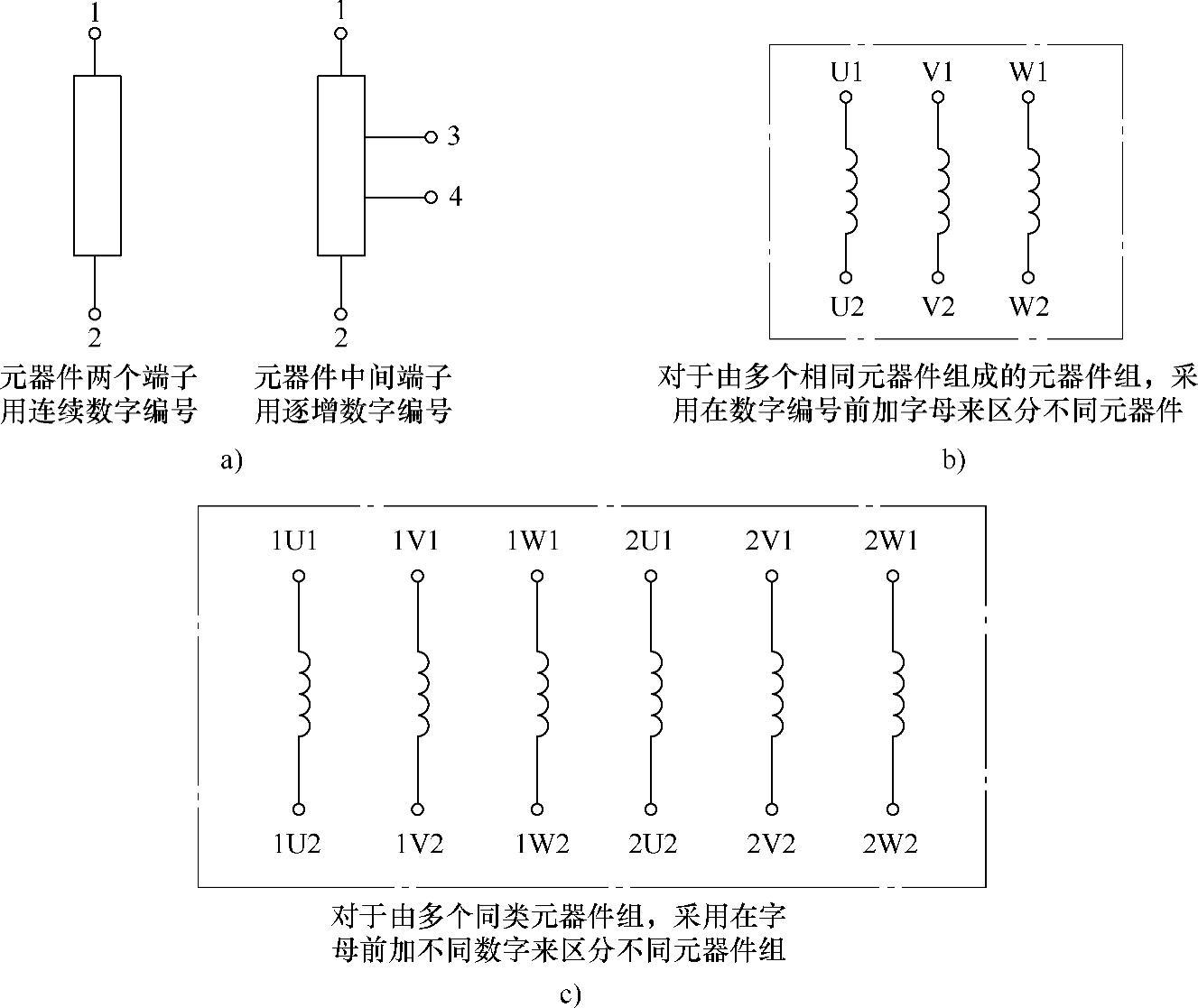

图1-26 元器件接线端子的表示图例
