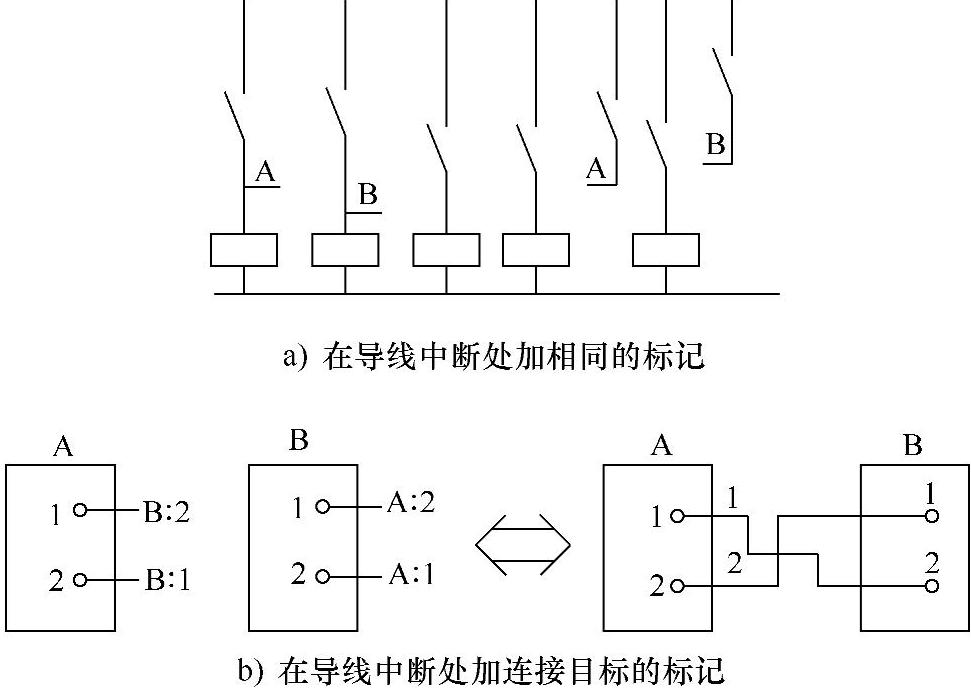

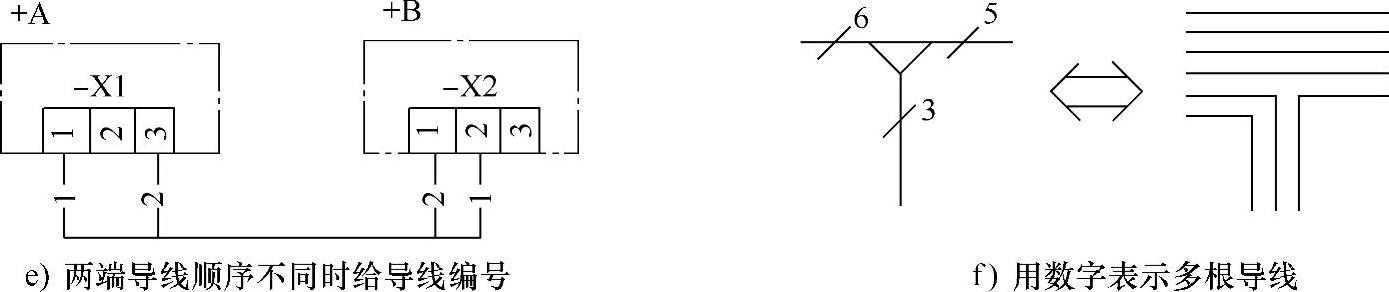

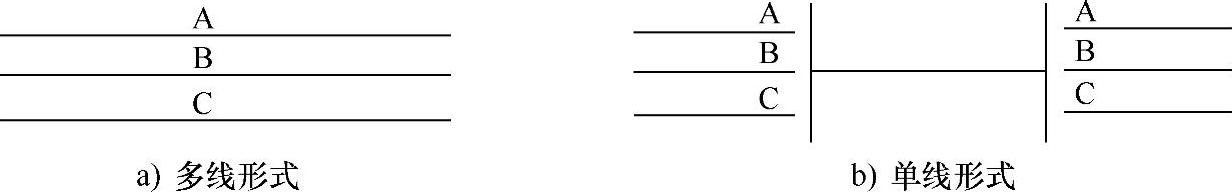

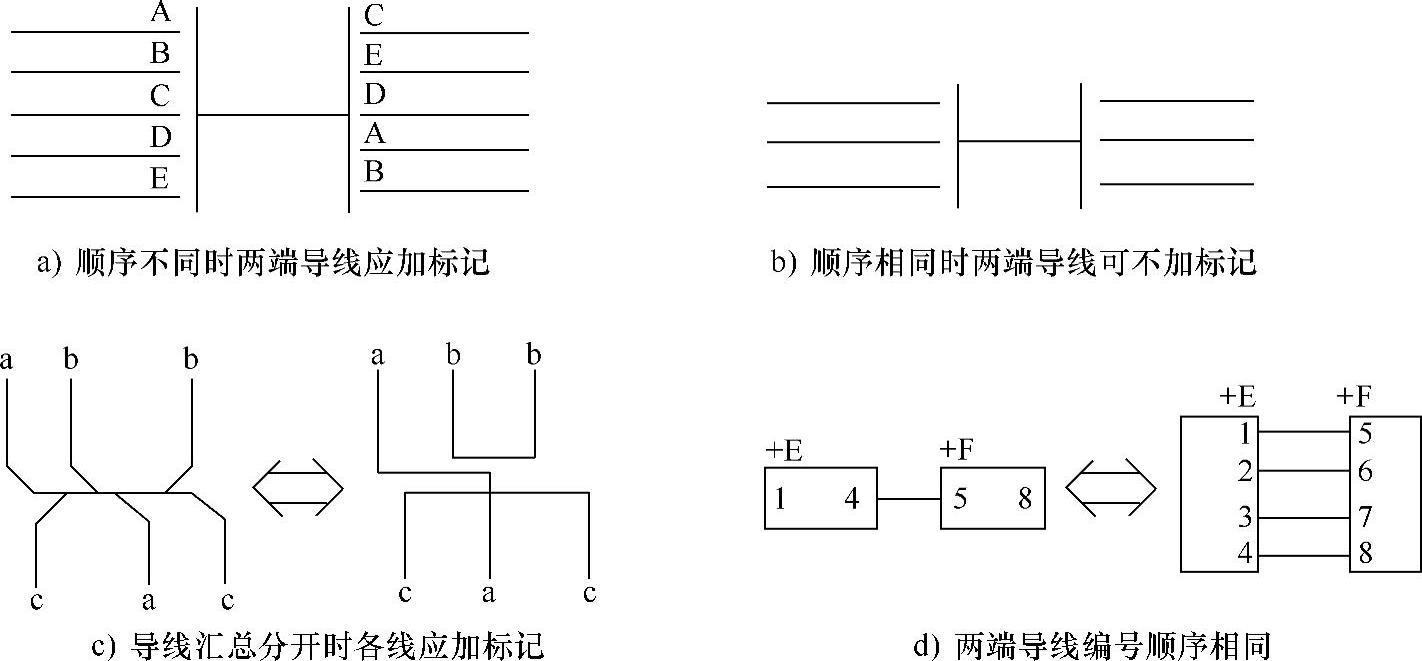

【摘要】：电气连接线简称导线，用于连接电气元件和设备，其功能是传输电能或传递电信号。图1-16 导线特征表示举例图1-17 导线换位表示举例图1-18 导线连接点表示举例3.导线连接关系表示导线的连接关系有连续表示法和中断表示法。导线连接的中断表示如图1-21所示，图1-21a采用在导线中断处加相同的标记来表示导线连接关系，图1-21b采用在导线中断处加连接目标的标记来表示导线连接关系。

电气连接线简称导线，用于连接电气元件和设备，其功能是传输电能或传递电信号。

1.导线的一般表示方法

（1）导线的符号

导线的符号如图1-14所示，一般符号可表示任何形式的导线，母线是指在供配电系统中使用的粗导线。

图1-14 导线的符号

（2）多根导线的表示

在表示多根导线时，可用多根单导线符号组合在一起表示，也可用单线来表示多根导线，如图1-15所示。如果导线数量少，可直接在单线上划多根45°短划线，若导线根数很多，通常在单线上画一根短划线，并在旁边标注导线根数。

图1-15 多根导线的表示举例

（3）导线特征的表示

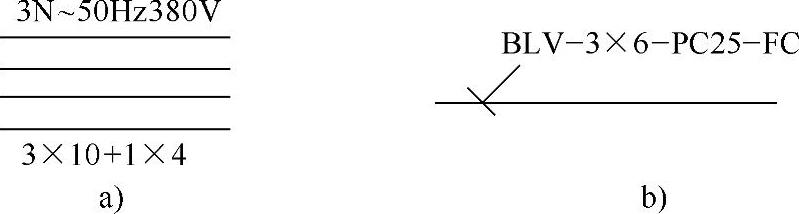

导线的特征主要有导线材料、截面积、电压、频率等，导线的特征一般直接标在导线旁边，也可在导线上画45°短划线来指定该导线特征，如图1-16所示。在图1-16a中，3N-50Hz380V表示有3根相线、1根中性线，导线电源频率和电压分别为50Hz和380V；3×10+1×4表示3根相线的截面积为10mm²，中性线的截面积为4mm²。在图1-16b中，BLV-3×6-PC25-FC表示有3根铝芯塑料绝缘导线，导线的截面积为6mm²，用管径为25mm塑料电线管（PC）埋地暗敷（FC）。

（4）导线换位的表示

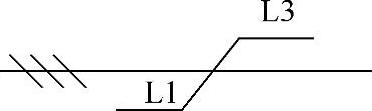

在某些情况下需要导线相序变换、极性反向和导线的交换，可采用图1-17所示方法来表示，图中表示L1和L3相线互换。

2.导线连接点的表示方法

导线连接点有T形和十形，对于T形连接点，可加黑圆点，也可不加，如图1-18a所示，对于十形连接点，如果交叉导线电气上不连接，交叉处不加黑圆点，如图1-18b所示；如果交叉导线电气上有连接关系，交叉处应加黑圆点，如图1-18c所示。导线应避免在交叉点改变方向，应跨过交叉点再改变方向，如图1-18d所示。
