电气图布局设计优化方案
【摘要】：图纸上的电气图布局是否合理，对能否正确、快速地识图有很大影响。电气图布局的原则是，便于绘制、易于识读、突出重点、均匀对称、清晰美观。在电气图布局时，可按以下步骤进行：1）明确电气图的绘制内容。电气图布局方向有水平布局和垂直布局，如图1-12所示。在水平布局时，应将元器件和设备在水平方向布置；在垂直布局时，应将元器件和设备在垂直方向布置。
图纸上的电气图布局是否合理，对能否正确、快速地识图有很大影响。电气图布局的原则是，便于绘制、易于识读、突出重点、均匀对称、清晰美观。
在电气图布局时，可按以下步骤进行：
1）明确电气图的绘制内容。在电气图布局时，要明确整个图样的绘制内容（如需绘制的图形、图形的位置、图形之间的关系、图形的文字符号、图形的标注内容、设备元器件明细表和技术说明等）。
2）确定电气图布局方向。电气图布局方向有水平布局和垂直布局，如图1-12所示。在水平布局时，应将元器件和设备在水平方向布置；在垂直布局时，应将元器件和设备在垂直方向布置。

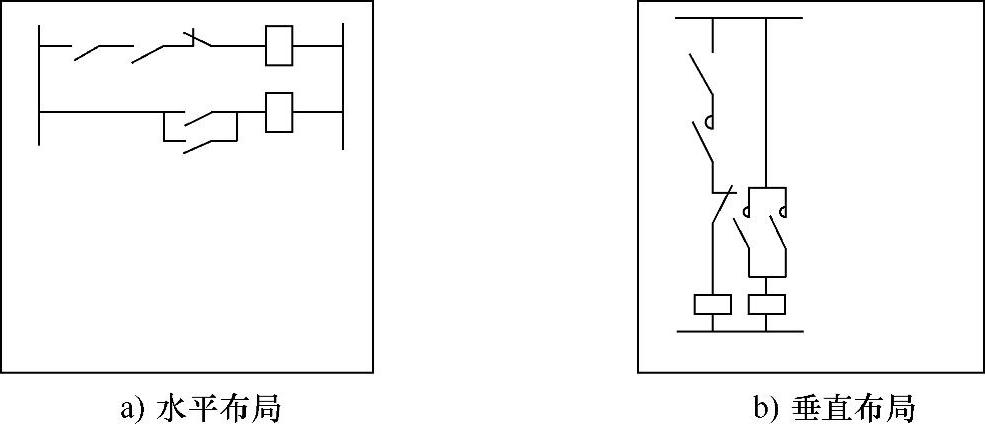

图1-12 电气图的两种布局方向
3）确定各对象在图纸上的位置。在确定各对象在图纸上的位置时，需要了解各对象的形状、大小，以安排合理的空间范围，在安排元器件的位置时，一般按因果关系和动作顺序从左到右、从上到下布置。如图1-13a所示，当SB1闭合时，时间继电器KT线圈得电，一段时间后，得电延时闭合KT触头闭合，接触器KM线圈得电，KM常开自锁触头闭合，锁定KM线圈得电，同时KM常闭联锁触头断开，KT线圈失电，KT触头断开。如果图1-13a改用与图1-13b一样的元件布局，虽然电气原理与图1-13a相同，但识图时不符合习惯。
图1-13 元器件的布局示例
