图纸格式、幅面尺寸与图幅分区详解
【摘要】：图1-5 电气图图纸格式图1-6 典型的标题栏格式2.图纸幅面尺寸电气图图纸的幅面一般分为5种：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。电气图图纸的幅面尺寸规格见表1-2。给图纸分区后，不管图样多复杂，只要给出某元器件所在的分区代号，就能在图样上很快找到该元器件。图1-7 图纸分区示例
1.图纸格式
电气图图纸的格式与建筑图纸、机械图纸的格式基本相同，一般由边界线、图框线、标题栏、会签栏组成。电气图图纸的格式如图1-5所示。
电气图应绘制在图框线内，图框线与图纸边界之间要有一定的留空。标题栏相当于图纸的铭牌，用来记录图样的名称、图号、张次、更改和有关人员签署等内容的栏目，位于图纸的下方或右下方。目前我国尚未规定统一的标题栏格式，图1-6是一种较典型的标题栏格式。会签栏通常用做水、暖、建筑和工艺等相关专业设计人员会审图样时签名，如无必要，也可取消会签栏。
图1-5 电气图图纸格式
图1-6 典型的标题栏格式
2.图纸幅面尺寸
电气图图纸的幅面一般分为5种：0号图纸（A0）、1号图纸（A1）、2号图纸（A2）、3号图纸（A3）、4号图纸（A4）。电气图图纸的幅面尺寸规格见表1-2。如果图纸需要装订时，其装订侧边宽a留空要多一些。

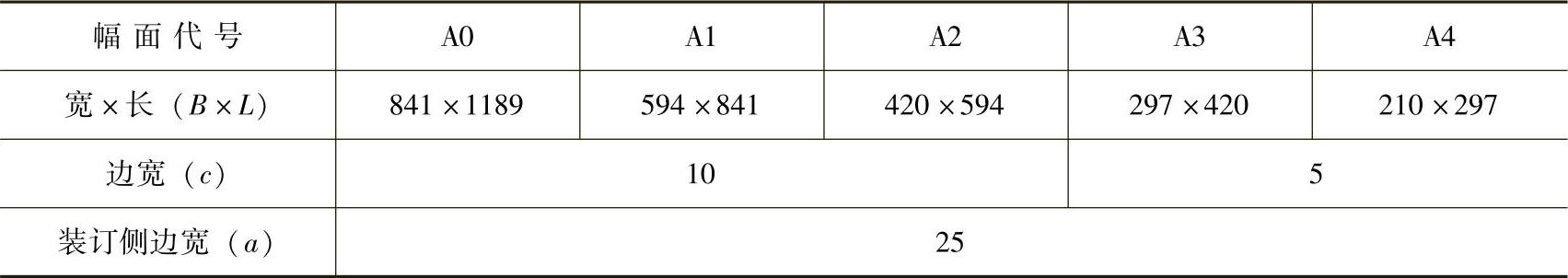

表1-2 电气图图纸的幅面尺寸规格（单位：mm）
3.幅面分区
对于一些大幅面、内容复杂的电气图，为了便于确定图纸内容的位置，可对图纸进行分区。分区的方法是将图纸按长、宽方向各加以等分，分区数为偶数，每一分区的长度为25～75mm，每个分区内竖边方向用大写字母编号，横边方向用阿拉伯数字编号，编号顺序从图纸左上角（标题栏在右下角）开始。

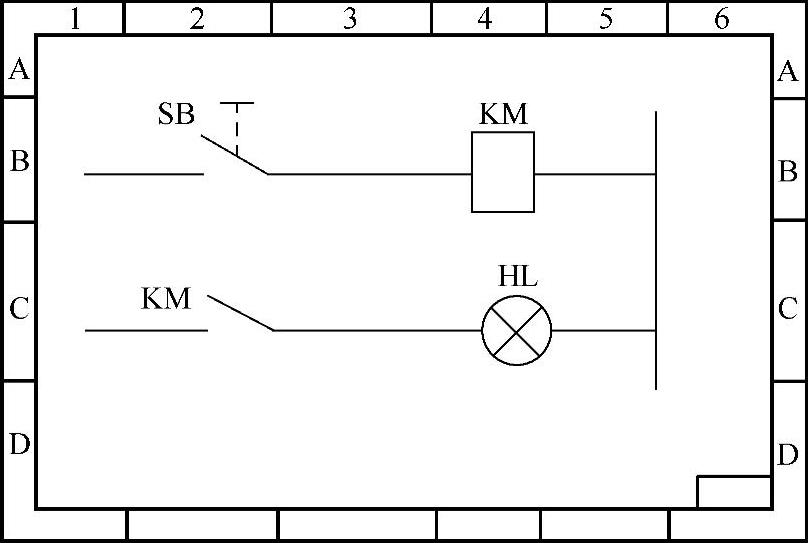

图纸分区的作用相当于在图纸上建立了一个坐标，图样中的任何元器件位置都可以用分区号来确定。如图1-7所示，接触器KM线圈位置分区代号为B4，接触器KM触点的分区代号为C2。分区代号用该区域的字母和数字表示，字母在前，数字在后。给图纸分区后，不管图样多复杂，只要给出某元器件所在的分区代号，就能在图样上很快找到该元器件。
图1-7 图纸分区示例
