在一些普通机床中，如卧式车床、铣床等，往往采用机械调速的方法，即加工工艺的要求，现以X62W型卧式万能铣床的主轴调（变）速为例，简介如下：

X62W型卧式万能铣床的主轴调（变）速采用孔盘机构、集中操纵。由实际操作可知，该机床即可在主轴电动机运转时进行变速，也可在其停车时进行变速。见图2-27。

变速时，拉出变速手柄8，由扇形齿轮2带动齿条4和拨叉7，使变速孔盘5移出，并由与扇形齿轮2同轴的凸轮9触动限位开关10（SQ7），然后转动变速数字盘1至所需要的转速，再迅速将变速手柄8推回原处。当要接近终位时，应减慢推动速度，以利齿轮的啮合，使变速孔盘5顺利推入。此时，用改变齿轮箱变速比的调速方法，来满足凸轮9又触动一下SQ7。当变速孔盘5完全推入时，SQ7恢复原位。当变速手柄8推不到底（孔盘推不上）时，可将其扳回再推一二次，便可推回原处。

从上面的分析可知，在变速手柄推拉过程中，使限位开关SQ7动作，即SQ7-2分断，SQ7-1闭合。因此，该铣床也可以在运转中直接进行变速操作。变速完成后推回手柄，则主轴重新起动后，在新的转速下运转。

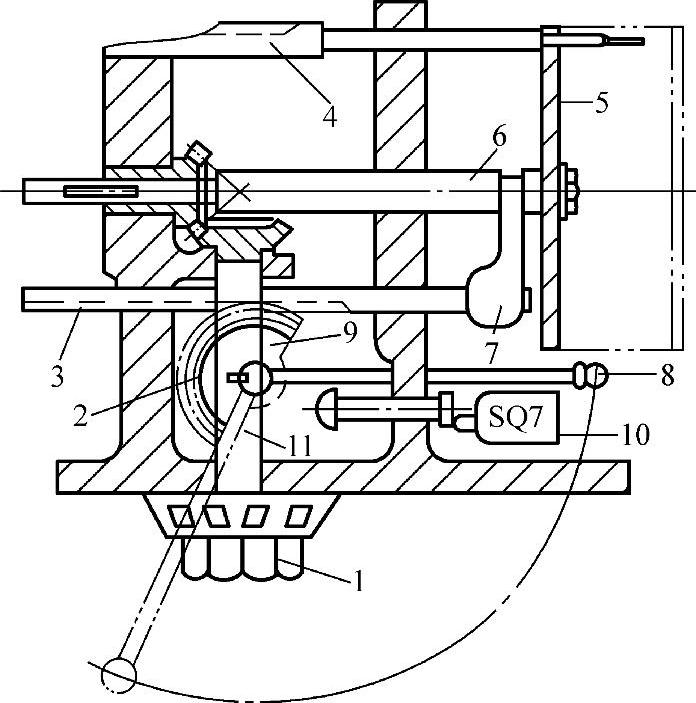

图2-27 X62W主轴变速操纵机构示意图

1—变速数字盘 2—扇形齿轮 3、4—齿条 5—变速孔盘 6、11—轴 7—拨叉 8—变速手柄 9—凸轮 10—限位开关

操作变速手柄时要注意，不论是开车或停车时变速，都应以较快的速度把变速手柄推回原位，以免因主轴电动机M1转速过高而打坏齿轮。
