三相异步电动机机械制动控制电路优化方案
【摘要】：三相异步电动机的机械制动，是在其切断三相交流电源后，利用机械装置强迫其立即停转。闸轮通过其轴与三相异步电动机的轴连接在一起，同步运行。当重物吊到一定高度时，若控制电路突然发生故障，使三相异步电动机断电停转，电磁制动器线圈也断电，闸瓦立即抱住闸轮使三相异步电动机迅速制动停转，从而可防止重物掉下造成事故。
三相异步电动机的机械制动，是在其切断三相交流电源后，利用机械装置强迫其立即停转。应用较普遍的机械制动装置是电磁制动器（抱闸）。电磁（抱闸）制动器及其控制电路见图2-16。
1.电路组成
由图2-16可知，该电路由转换组合开关QS，熔断器FU1，接触器KM，热继电器FR，按钮SB1、SB2，电磁制动器YB和三相异步电动机M组成。其中电磁（抱闸）制动器主要由制动电磁铁和闸瓦制动器两部分组成。而制动电磁铁是由铁心、衔铁和线圈三部分组成，其中线圈又有单相和三相之分。
闸瓦制动器包括闸轮、闸瓦、杠杆和弹簧等。闸轮通过其轴与三相异步电动机的轴连接在一起，同步运行。
图2-16 电磁制动器及电磁制动控制电路
1—线圈 2—衔铁 3—铁心 4—弹簧 5—闸轮 6—杠杆 7—闸瓦 8—轴

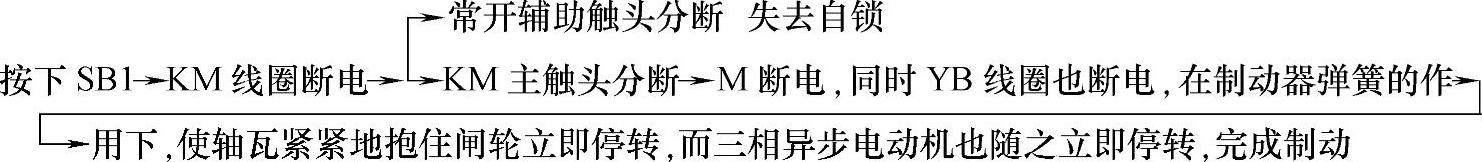

2.工作过程
合上组合开关QS，接通三相电源
3.特点
该制动方法具有制动迅速的特点，并可通过改变其线圈的通电方式，实现断电或通电制动控制。
该制动方法在起重机械上得到了广泛的应用。当重物吊到一定高度时，若控制电路突然发生故障，使三相异步电动机断电停转，电磁制动器线圈也断电，闸瓦立即抱住闸轮使三相异步电动机迅速制动停转，从而可防止重物掉下造成事故。
